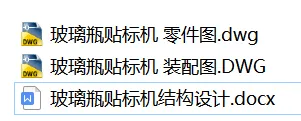

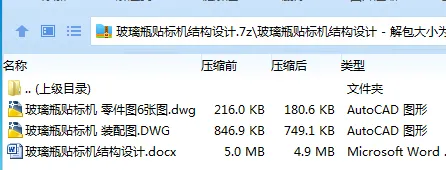

作品包括

Word版说明书1份，共30页，约12000字

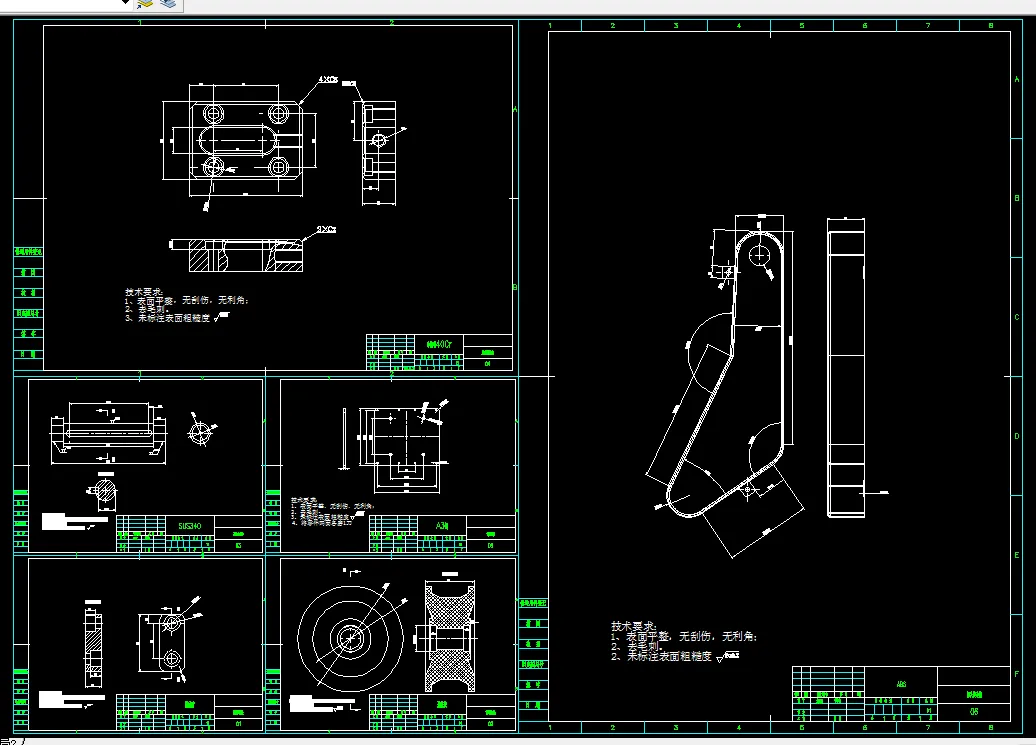

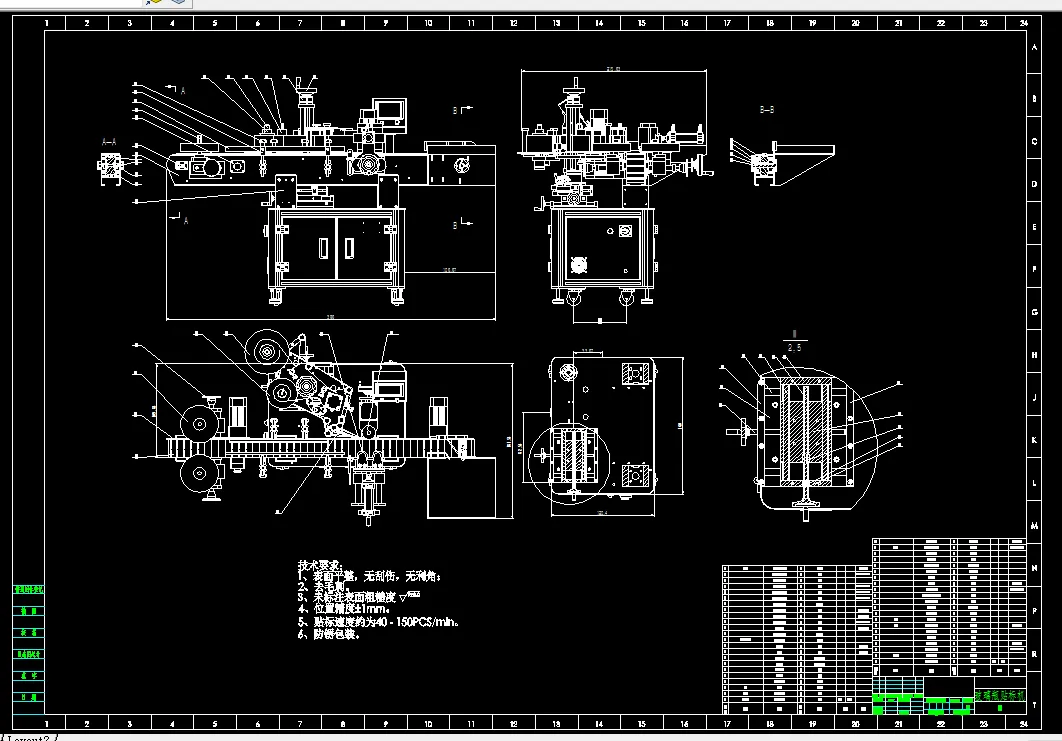

CAD版本图纸，共7张

摘  要

本课题旨在设计一款自动玻璃瓶贴标机以实现自动分瓶、稳定供标和贴标，以提高酿造生产效率。玻璃瓶贴标机是一种专门用于在玻璃瓶上粘贴标签的自动化设备。主要组成部分为传动装置，分瓶装置，压瓶装置，供标装置和贴标装置。其工作原理相对简单：首先，玻璃瓶通过传送带被输送到贴标区域；然后，贴标装置在控制系控制下，将标签从供标装置中取出并粘贴在玻璃瓶上；最后，贴好标签的玻璃瓶通过传送带被输送到下一个工序。玻璃瓶贴标机分瓶装置通常包括输送带、分瓶轮、滑块与导杆、调整轴等关键部件，其中输送带主要用于承载并传送玻璃瓶等容器进入贴标区域，分瓶轮通常设于输送带两侧，通过旋转与玻璃瓶之间的摩擦力将瓶子逐一夹持并通过，从而增大瓶子之间的距离，便于后续贴标操作。通过转动调整轴，可以同步控制两侧滑块的移动，从而方便地调整分瓶轮的间距，以适应多种形态的玻璃瓶身。此外，一些先进的分瓶装置还可能包括电机、弹性套、护板等附加部件，以提高分瓶效率和保护玻璃瓶免受损伤。玻璃瓶贴标机的贴标装置是其核心件之一，主要负责将标签精确地贴合在玻璃瓶身上。当玻璃瓶进入贴标区时，传感器会识别瓶子的具体位置，并通过控制系统调整标签的位置。标签在机器的标签供料系统中被传送，通过一系列机械手段送到瓶子上，并最终由贴标装置将其贴合在瓶身上。

关键词：自动；玻璃瓶贴标机；分瓶轮；分瓶效率；高精度定位技术

目录

绪论................................................................................................................ - 1 -1

.1 引言....................................................................................................... - 1 -1

.1.1 国内外研究现状........................................................................ - 1 -

.1.2 市场趋势和竞争格局................................................................ - 3 -1

.2 选题的依据和意义............................................................................... - 5 -1

.2.1 概述............................................................................................ - 5 -

.2.2 设计目标..................................................................................... - 6 -3

整体结构........................................................................................................ - 6 -

传动部件设计................................................................................................ - 7 -

.1 传动装置设计方案............................................................................... - 7 -

.1.1 传动方式.................................................................................... - 7 -

.1.2 材料选择.................................................................................. - 10 -

.1.3 传动部分电机选择.................................................................. - 10 -

.1.4 传动零件设计.......................................................................... - 12 -3

.2 分瓶轮设计方案................................................................................. - 14 -3

.2.1 分瓶轮....................................................................................... - 14 -

.2.2 材料选择.................................................................................. - 15 -

.2.3 分瓶方式.................................................................................. - 15 -

.3 供标装置设计方案.............................................................................. - 16 -4

工作部件设计................................................................................................ - 17 -

.1 压瓶装置设计方案............................................................................. - 17 -4

.1.1 材料选择.................................................................................. - 17 -

.1.2 压瓶方式................................................................................... - 17 -4

.2 贴标头设计方案................................................................................. - 18 -6

贴标机部分零件强度校核............................................................................ - 21 -

总结.............................................................................................................. - 24 -

参考文献............................................................................................................ - 25 -

致谢.................................................................................................................... - 27 -
