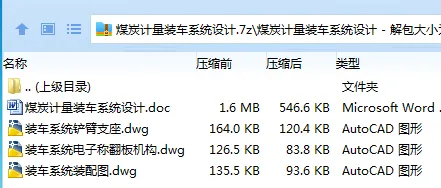

作品包括

Word版设计说明书1份，共67页，约19000字

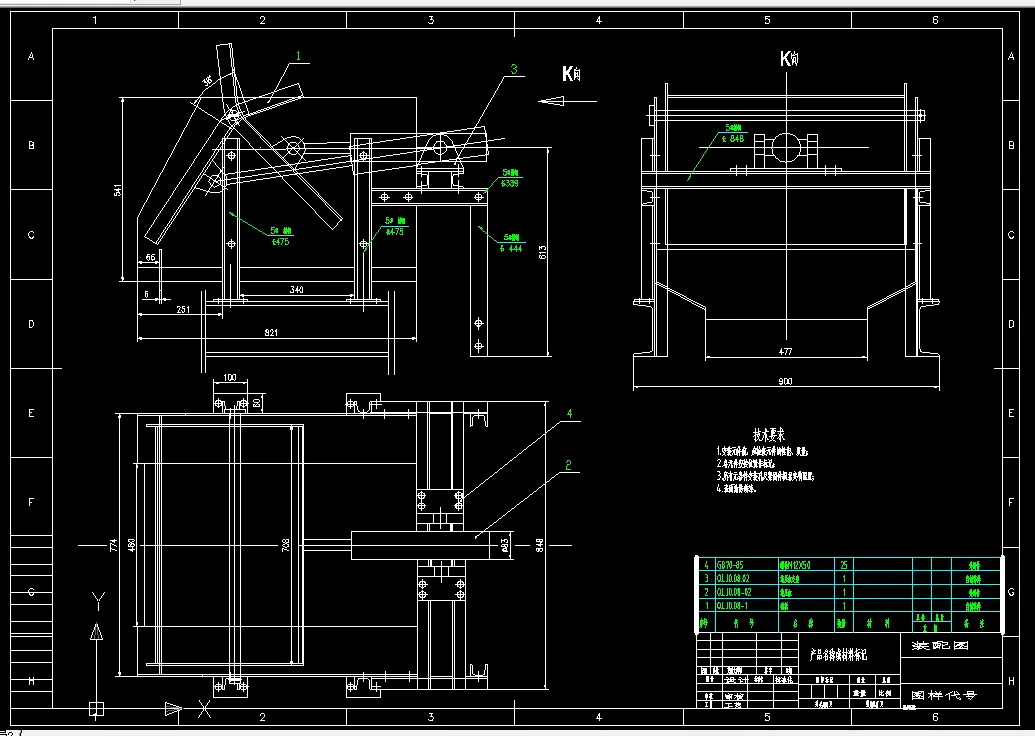

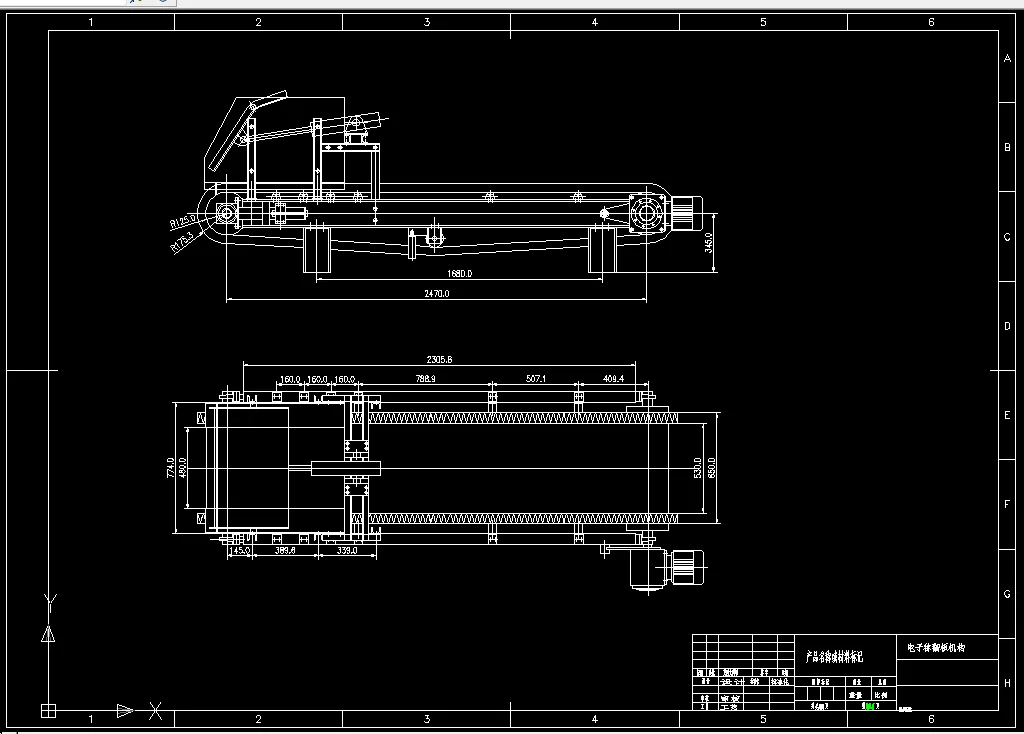

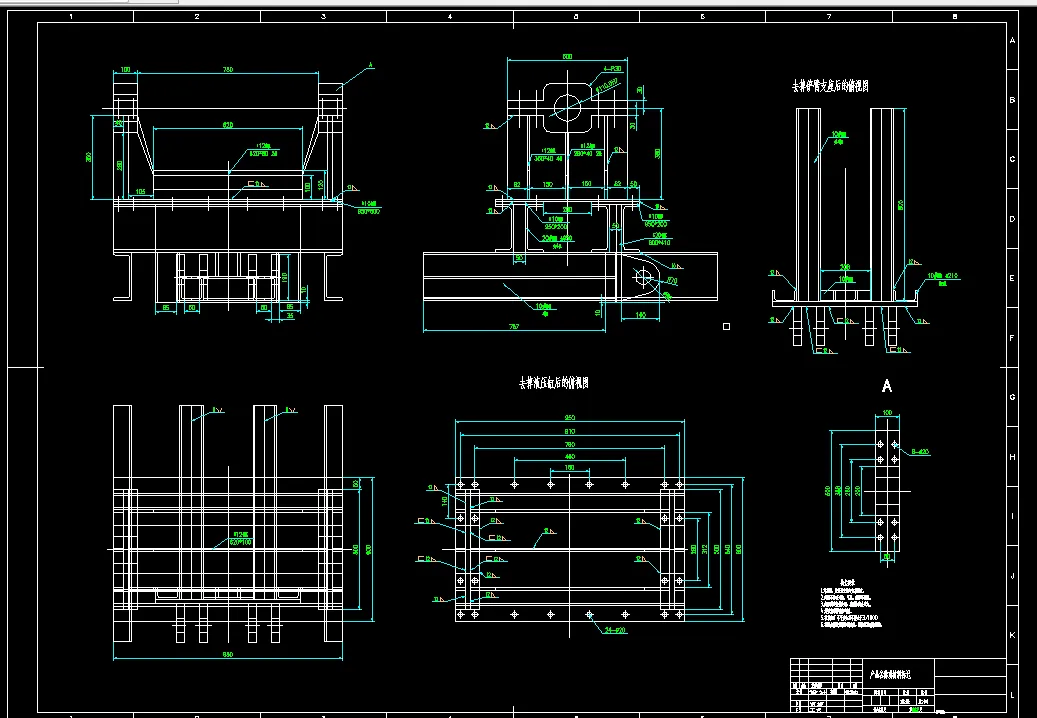

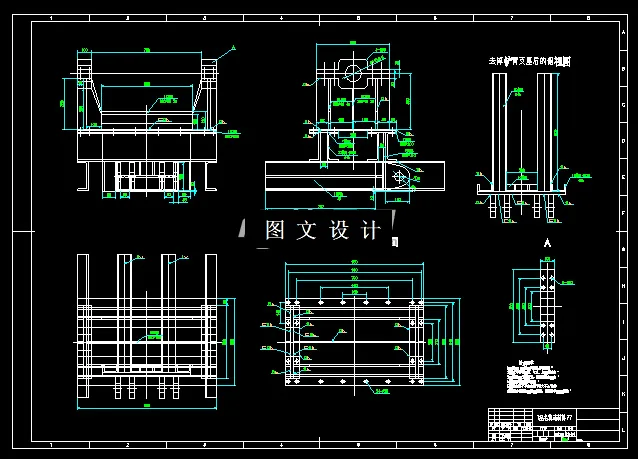

CAD版本图纸，共3张

摘 要

针对煤炭装车系统普遍存在效率低、调控能力差，不能自动解决装运列车多装、超载、卸煤集约回收等问题。本文结合机械、液压传动；传感技术；自动化控制；计算机管理、监控等方面的综合技术，根据许多矿列车装运线现有的实际情况与条件，设计出了针对列车超装后进行自动计量卸载装置。自动计量卸载系统由龙门架、耙装式取煤装置、翻板卸载装置、液压泵站、计量皮带称、转运皮带、集煤仓、给煤机、电控柜、操控室等组成。

关键词：装车系统；自动计量；卸载装置；设计

目 录

摘 要 I

Abstract II

1 绪论 1

2 总体方案 2

2.1自动计量卸载装置工况及要求 2

2.1.1工况条件 2

2.1.2要求 2

2.2 方案对比 2

2.2.1机架形式对比 2

2.2.2取料装置方案对比 2

2.2.3卸料装置方案对比 3

2.2.4计量装置方案对比 3

2.3装置基本组成简介 3

2.4主要技术参数 5

3 自动计量卸载装置电控技术方案 7

3.1技术设计要求 7

3.2电控系统方案设计 7

3.2.1控制系统结构 7

3.2.2装置系统控制方式综述 8

3.2.3装置系统控制过程详述 11

4主要电气设备选型及技术特点 15

4.1 主要设备选型及技术特点 15

4.1.1 可编程控制器(PLC) 15

4.1.2 触摸屏TP270 15

4.1.3 牵引绞车驱动变频器 16

4.2 系统设计技术特点 16

5主要部件的设计和选型 18

5.1 取料装置的设计 18

5.1.1 刮板输送机发展概况 18

5.1.2 发展趋势 18

5.1.3 刮板输送机的机构与作用 19

5.1.4 刮板输送机的型式选择 19

5.1.5 机头部及传动装置的设计与选型 19

5.1.6 机尾部 23

5.1.7 刮板链设计与选择 24

5.1.8 刮板的设计 28

5.2 液压泵站系统的设计与计算 29

5.2.1 初选系统工作压力 30

5.2.2 油缸作用时间的确定 31

5.2.3 液压缸 32

5.2.4马达 40

5.2.5 液压泵 44

5.2.6 驱动电机 48

5.2.7 液压控制阀 51

5.2.8 联轴器 57

6 总结 60

参考文献 61

致  谢 63
