作品包括:

Word设计说明书1份，共27页，约11000字

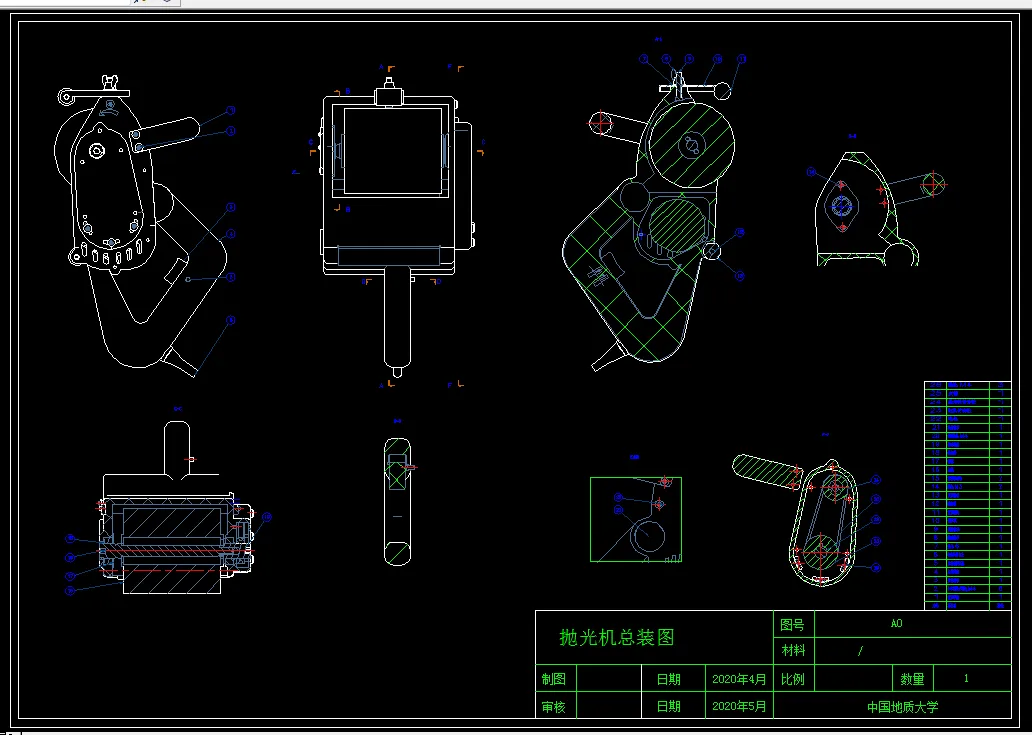

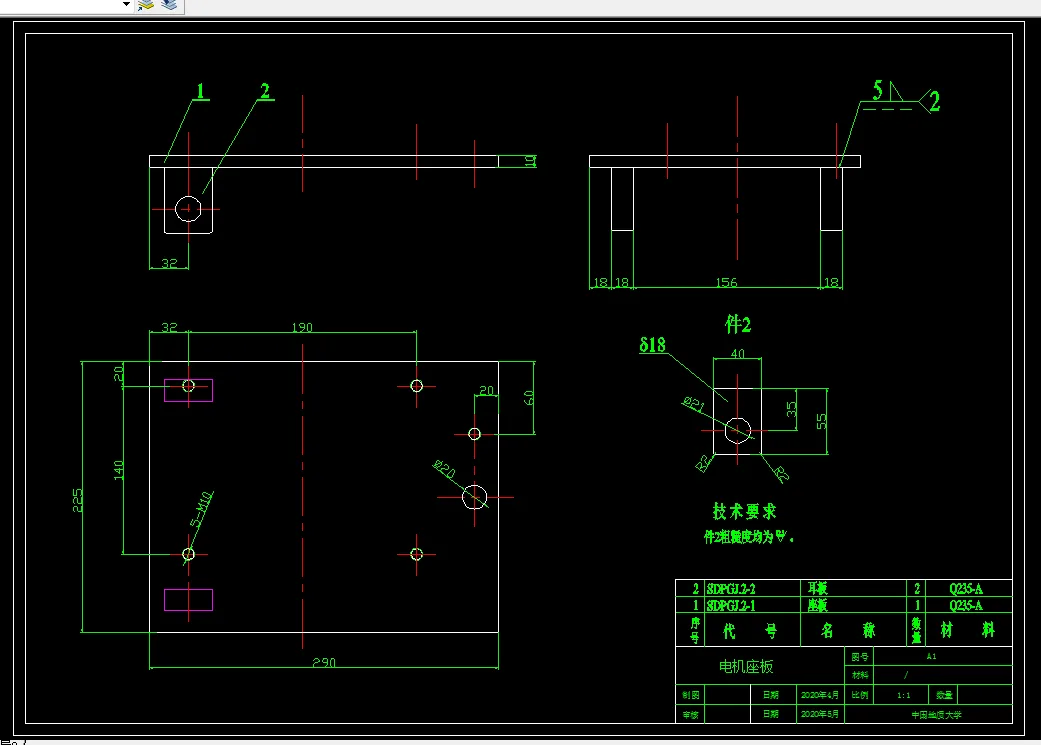

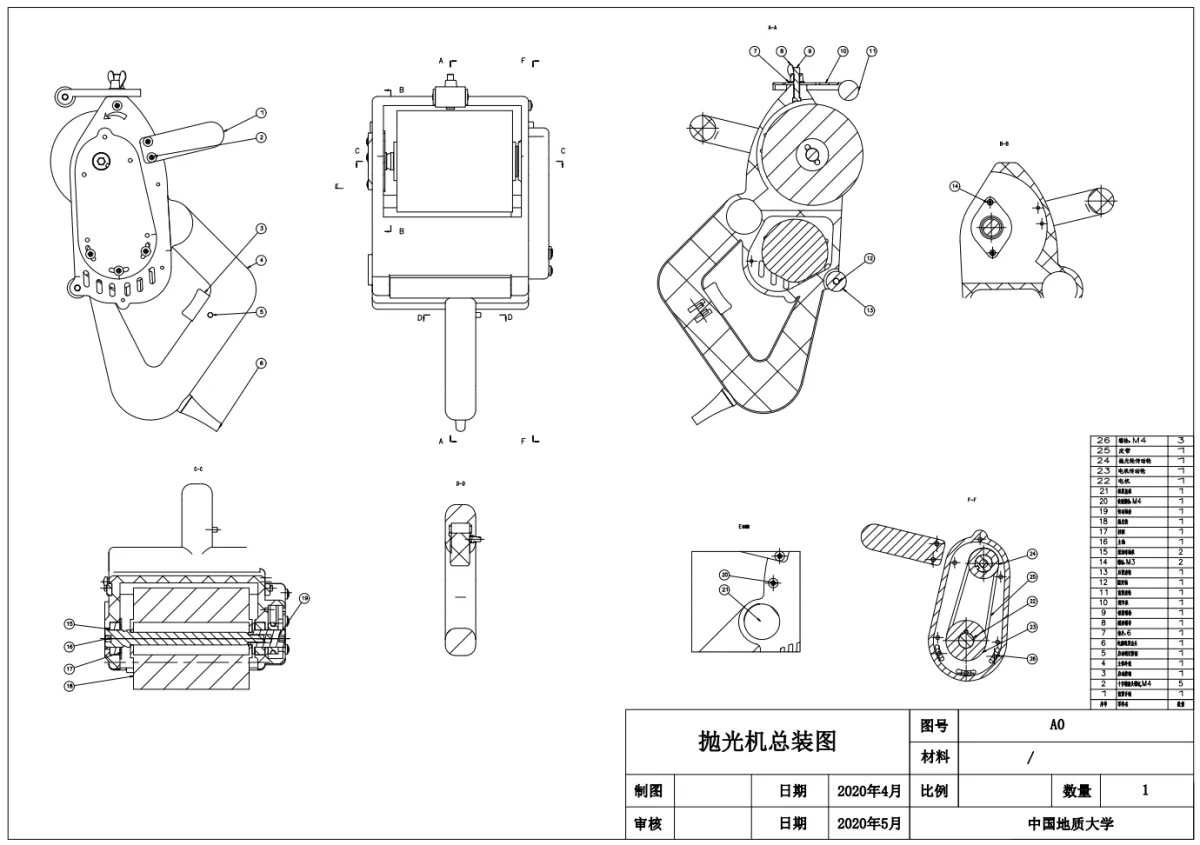

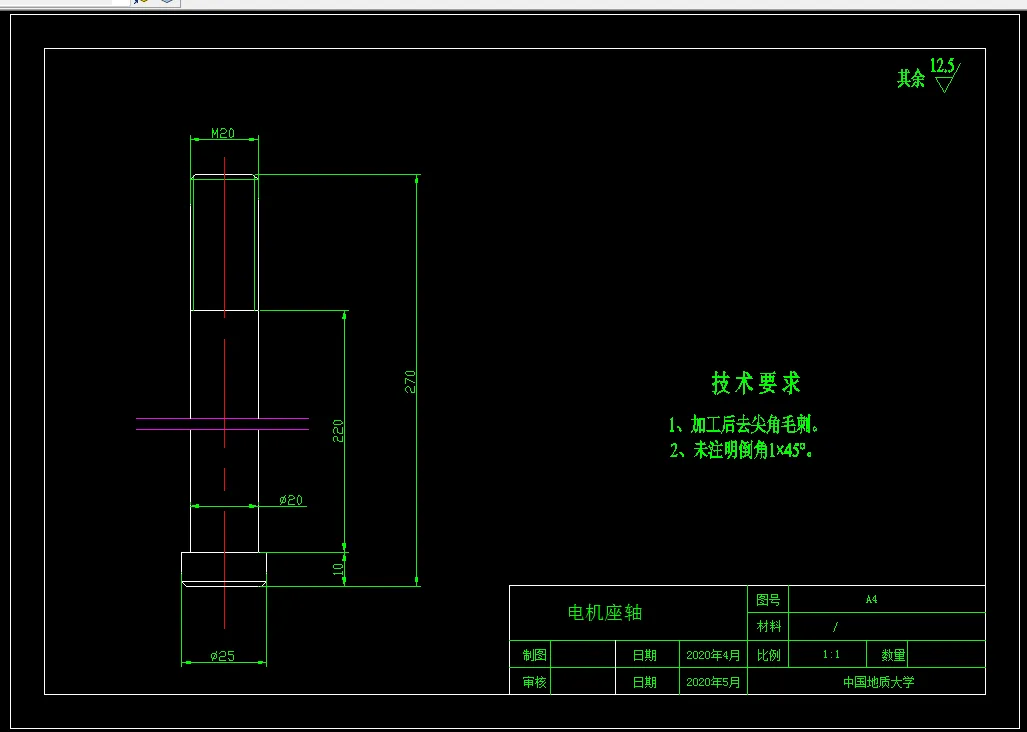

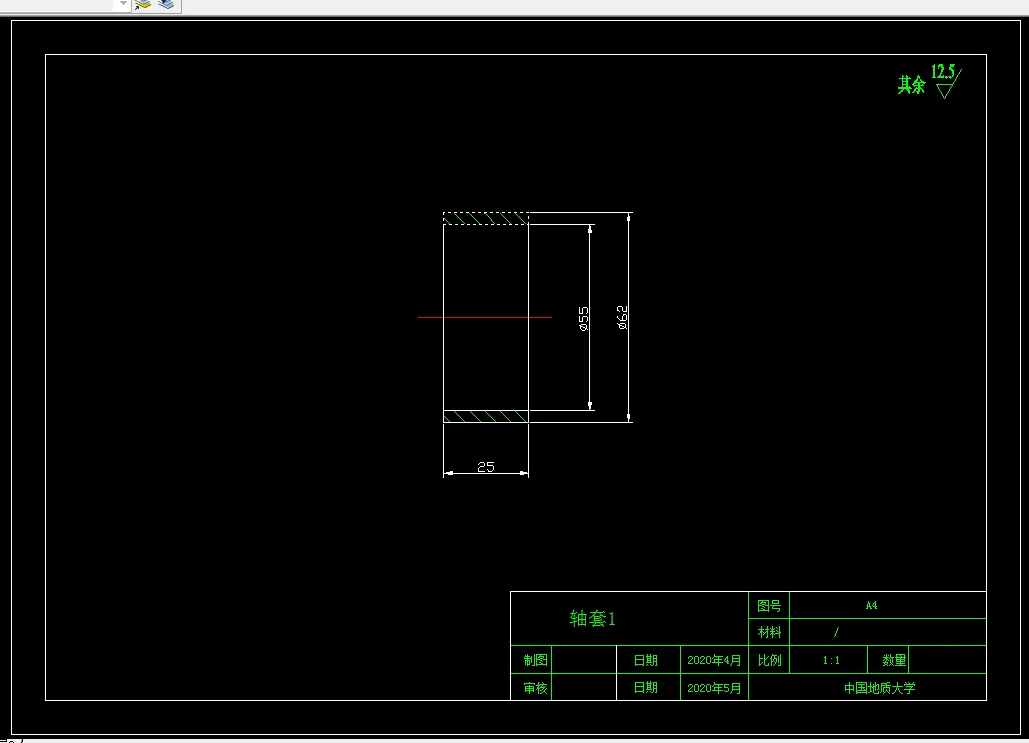

CAD版本图纸，共6张

UG三维图一套

摘要

抛光是指利用机械、化学或电化学的方法，来降低零部件的表面粗糙度，从而得到光滑、平整表面的加工方法同时也是利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工的加工方法。抛光步骤也是进行金相观察与实验过程中必不可少的重要一步，在冶金、金属热处理等方面有重要意义。要获得较好的金相观察效果对抛光质量要求较高，然而现在所使用的抛光机以实验室小型较多，抛光截面较小、抛光质量较差，不能满足大型截面的抛光需求。为了更好的研究铸坯的质量，引用高倍和中倍观察需设计一系列抛光机满足抛光质量要求。本课题设计一合适抛光较大截面的手持抛光机。

本文从介绍抛光机的应用、特点、原理到发展前景。首先对整体的设计方案进行比较选择，其中对于抛光轮连接的驱动传动方案选择进行了设计、比较和选择。另外简单介绍了零部件的安排布局。文章对传动系统、零部件设计选择以及校核作了详细说明与计算，以确保机器能正常进行。

关键词：抛光；设计；校核

目  录

摘  要 I

Abstract II

前 言 1

1 绪 论 2

1.1 课题的来源和意义 2

1.1.1 课题的来源 2

1.1.2 课题的意义 2

1.2 抛光的分类 2

1.3 抛光机的国内外发展现状 3

1.4 抛光机的未来发展方向 3

1.5 本文主要研究内容 4

2 抛光机总体方案设计 6

2.1 整机设计原则 6

2.2 设计方案确定 6

2.3 抛光机方案概述 7

2.4 总体结构设计 8

2.5 本章小结 11

3 抛光机电机的选择及操作维护 12

3.1 电机的选择 12

3.1.1 工况分析 12

3.1.2 电机功率计算 12

3.2 抛光机的操作及维护 13

3.2.1 抛光机的操作说明 13

3.2.2 抛光机的维护与保养 14

4 抛光机的传动结构设计 15

4.1 带传动的计算 15

4.2.1 确定传动装置的传动比 15

4.2.2 计算功率 15

4.2.3 V带的型号 15

4.2.4 带轮及带速 15

4.2.5 确定中心距 15

4.2.6 验算小带轮包角 16

4.2 带轮的设计 16

4.2.1 带轮材料 16

4.2.2 主动带轮的设计 16

4.2.3 从动带轮的设计 17

4.3 键的设计 17

4.3.1 键的选择 17

4.3.2 键强度的验算 17

5 总结展望 19

5.1 全文总结 19

5.2 研究展望 19

致  谢 20

参考文献 21
