作品包括:

Word设计说明书1份

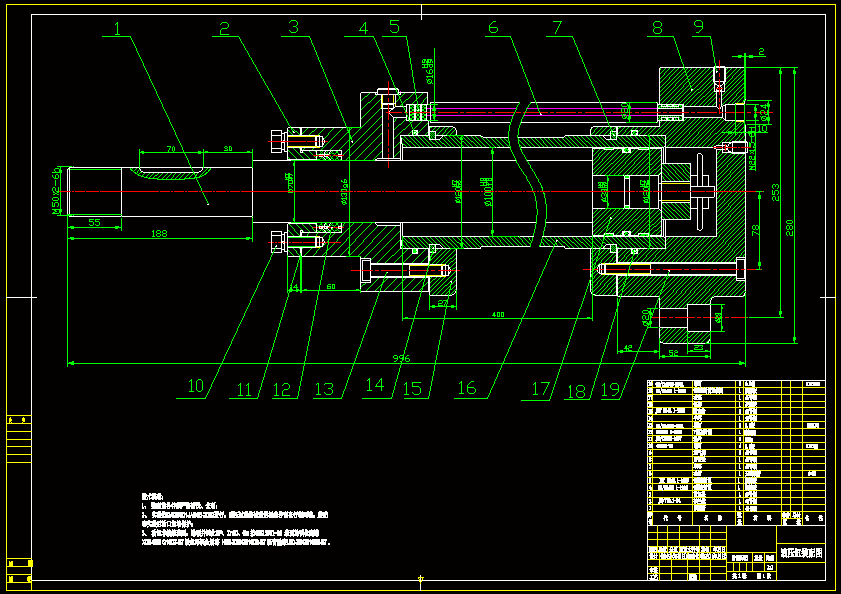

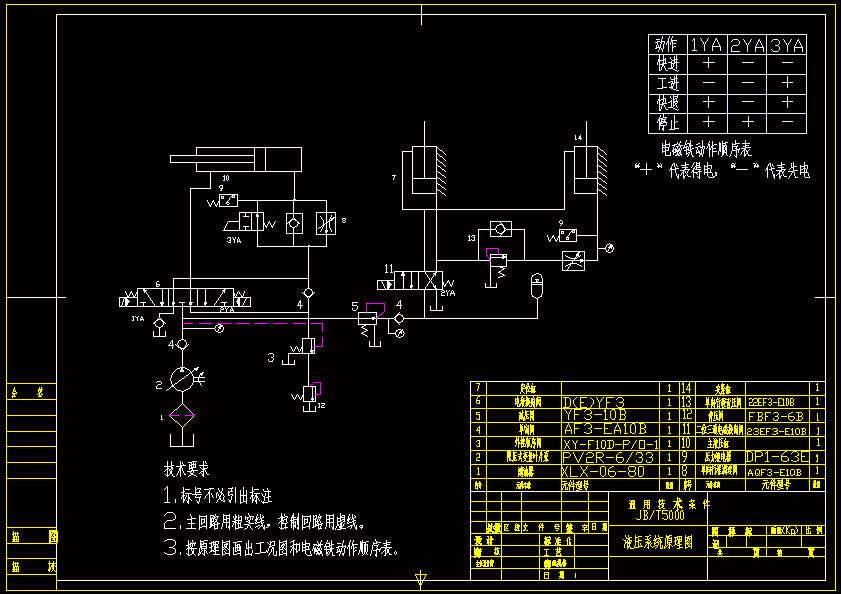

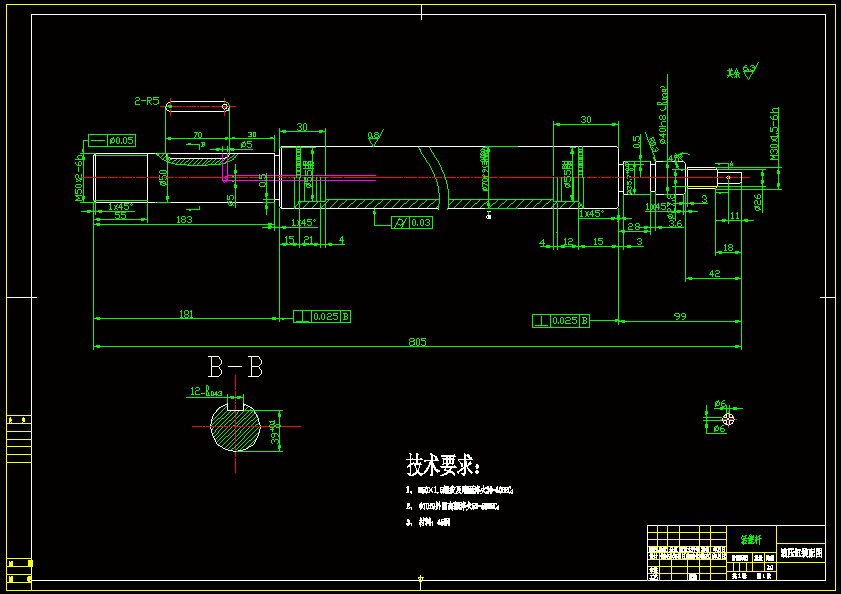

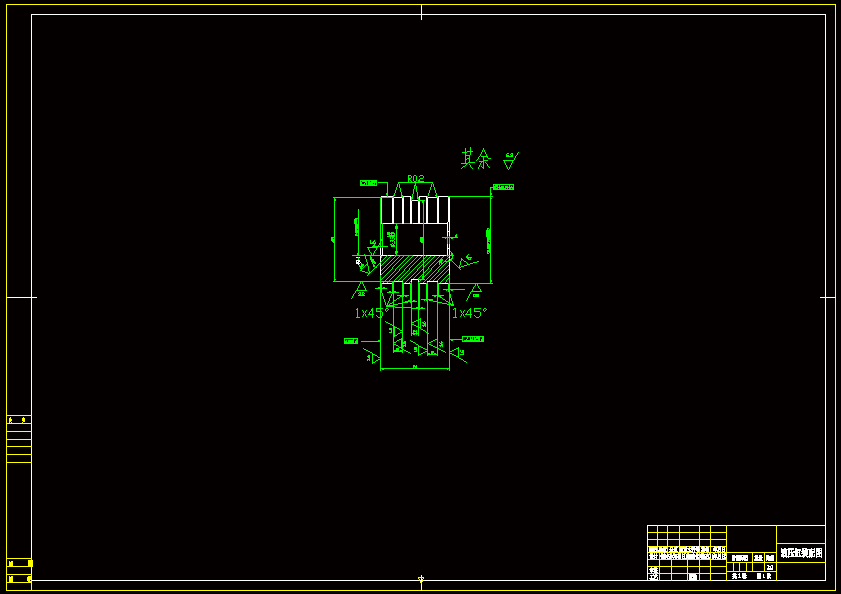

CAD版本图纸，共4张

摘要

钻镗专用机床液压系统设计 液压缸负载主要包括：切削阻力，惯性阻力，重力等 ，即 F= FW+Ff+ Fm 式中：FW——工作负载，对于金属切削机床来说，即为活塞运动方向的切削力 FW =20000N Ff——导轨摩擦阻力负载，启动时为静摩擦阻力，启动后为动摩擦阻力，对于 平导轨Ff可由下式求得：） Ff=f（G+Fn） G——运动部件重力 Fn——垂直于导轨的工作负载，为零 f ——导轨摩擦系数，静摩擦系数为0.2，动摩擦系数为0.1 Ffs= 30000×0.2=6000 N Ffd =30000×0.1=3000 N Fm——运动部件速度变化时的惯性负载； Fm= G·Δv/（g·Δt） 式中，g——重力加速度； Δt——加速或减速时间，Δt=0.5s； Δv——Δt时间内的进度变化量。 Fm= G·Δv/（g·Δt）=30000×6/（9.8×0.5×60）=613N
