作品包括:

Word设计说明书1份

任务书一份

外文翻译一份

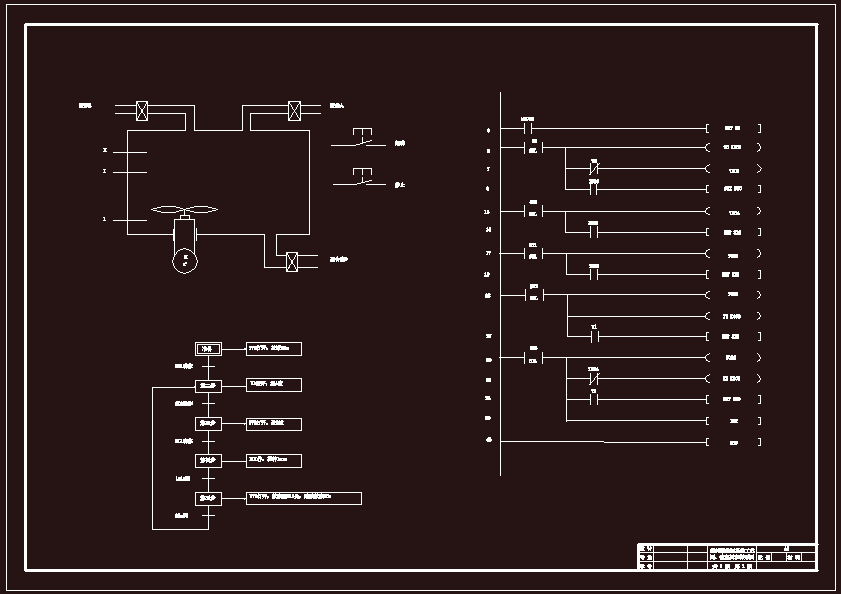

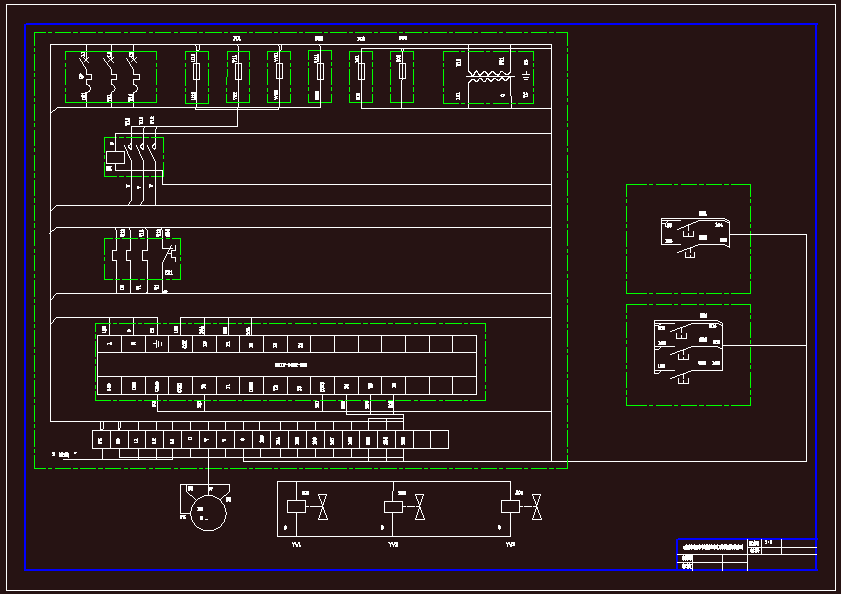

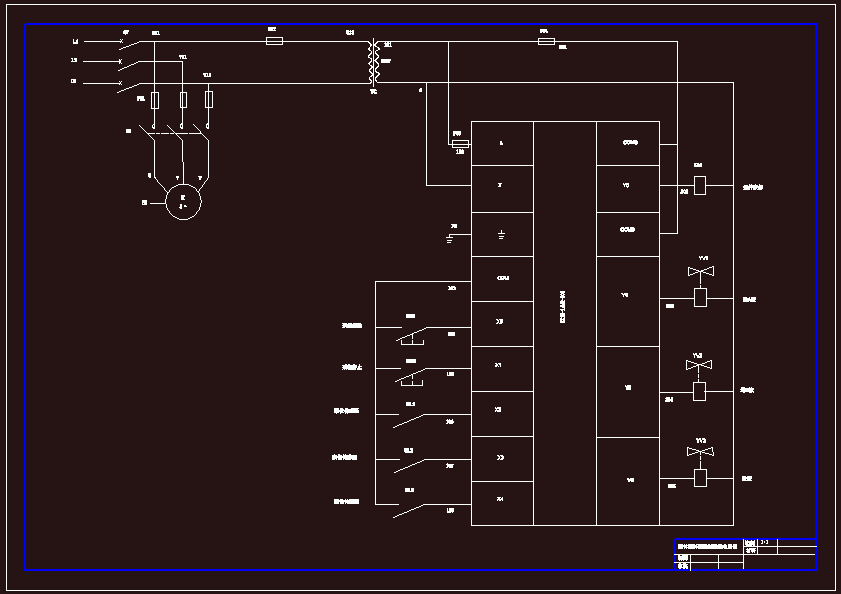

CAD版本图纸，共3张

摘要

基于FX1N的液体混料罐控制系统设计本次设计主要是对两种液体混合搅拌机PLC控制系统的设计，在设计中针对控制对象：三只传感器监视容器高、中、低液位，设三电磁阀控制液体A、B输入与混合液体C输出，设搅拌电机M。搅拌机是一种将两种或多种以上材料搅拌混合的系统，对搅拌机的控制，关系到产品的质量，工艺流程是：启动后开阀放出混合液体C，低液位后延时20S 放空后关阀，放入液体A经低液位再注入至中液位，关A，放液体B至高液位，关B，启动搅拌电机M，搅60S后停，开阀放出混合液体C，低液位后延时20S 放空后关阀，又重复上述过程，要求工作过程中按下停止按纽后搅拌器不立即停止工作，对当前混合操作处理完毕后才停止搅拌器。本设计采用日本三菱公司的FX1N系列PLC以液体混料控制系统为中心，从控制系统的硬件系统组成，软件选用到系统的设计过程（包括设计方案、设计流程、设计要求、梯形图设计、外部连接通信等），旨在对其中的设计及制作过程做简单的介绍和说明。
