作品包括:

Word设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共3张

摘要

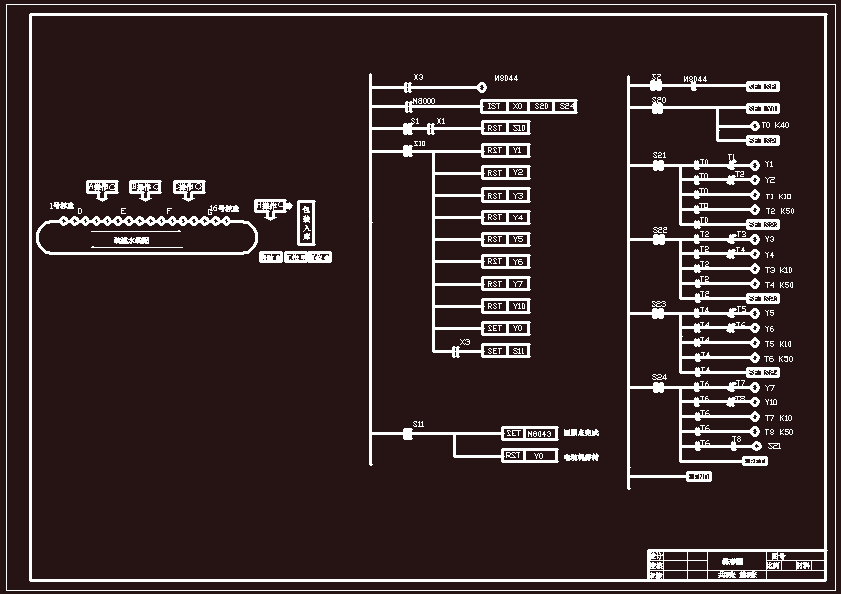

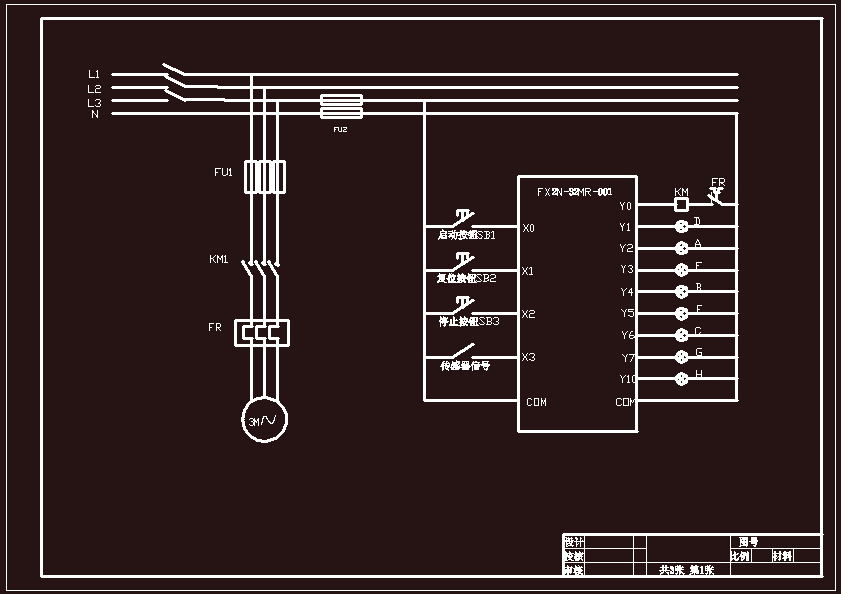

基于FX2N-32MR的装配流水线控制系统设计可编程控制器产生于上世纪60年代末。由于PLC的可靠性高；编程方法简；单功能强性价比高；体积小，重量轻，能耗低。 因此本次设计采用PLC来实现。在设计时选用的是三菱FX2n的产品。用时序功能来实现装配流水线的自动化控制。其中输入信号有四个，分别为启动按钮X0；复位按钮X1；移位按钮X2和行程开关X3。输出信号有九个，分别是A灯B灯C灯D灯E灯F灯G灯和H灯。它们对应的输出线圈分别是Y0﹑Y1…Y7、Y10。其中D E F G四个灯是速度显示灯，来显示四种速度。A B C三个灯是显示装配的。并且每个灯要亮5秒。还有一个H灯是入库显示的夜也亮5秒。
