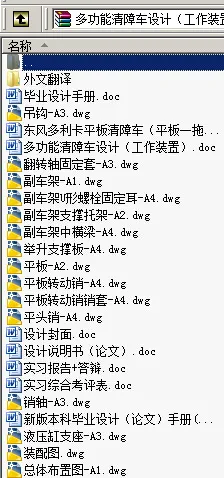

作品包括:

Word设计说明书1份，共38页，约11000字

CAD版本图纸，共12张

摘要

 本文是对背式清障车工作装置的设计。背式清障车外形上类似自行平板车。具有一般平板车不具备的工作台翻转能力，运动形式类似翻斗卡车。背式清障车在工作平台前部装有液压传动钢丝绳卷扬机构， 是装车卸车的动力来源。在选定的二类底盘基础上对二类底盘进行适当改装，经过方案比较和选择确定最终的选型设计。本文对背式清障车的主要工作装置进行了设计计算，通过查阅资料确定了平板举升液压缸和平板伸缩液压缸。本文对托臂机构进行了设计计算。在与主车架尺寸相匹配的前提下，对副车架进行了设计。本文还对液压绞盘，钢丝绳，吊钩绳夹等部件进行选择和设计。最后对整车进行了稳定性计算。本文最终确定了背式清障车工作装置的尺寸及性能指标。
