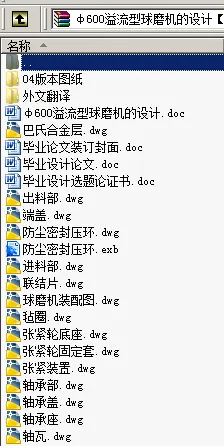

作品包括:

Word设计说明书1份，共38页，约17000字

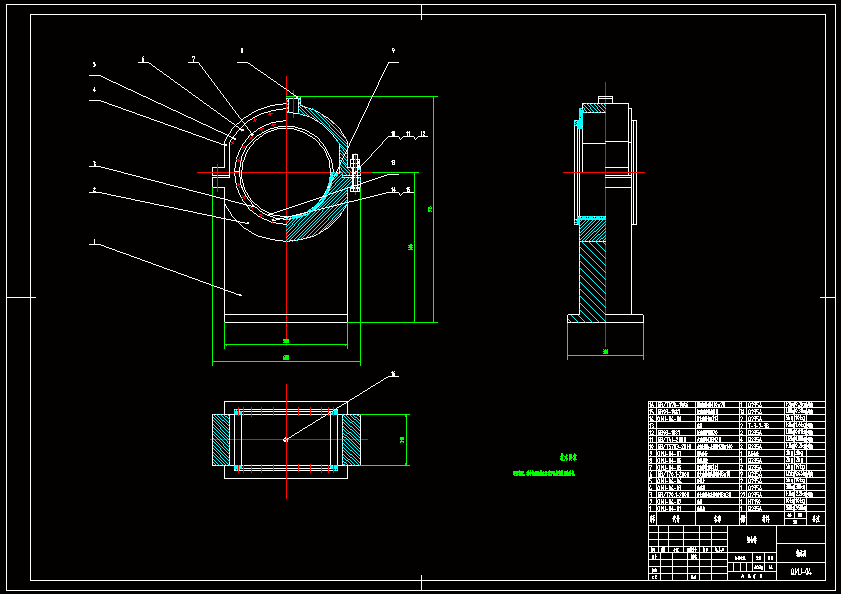

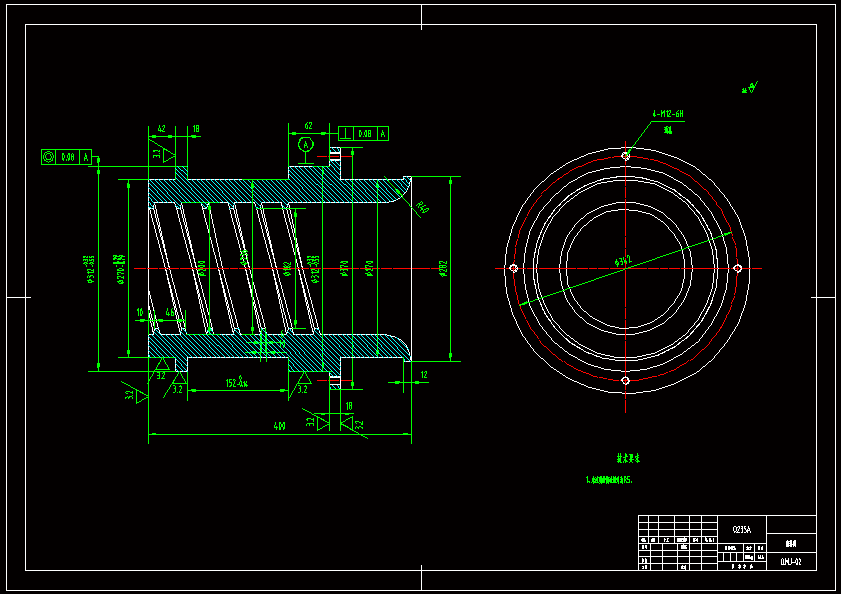

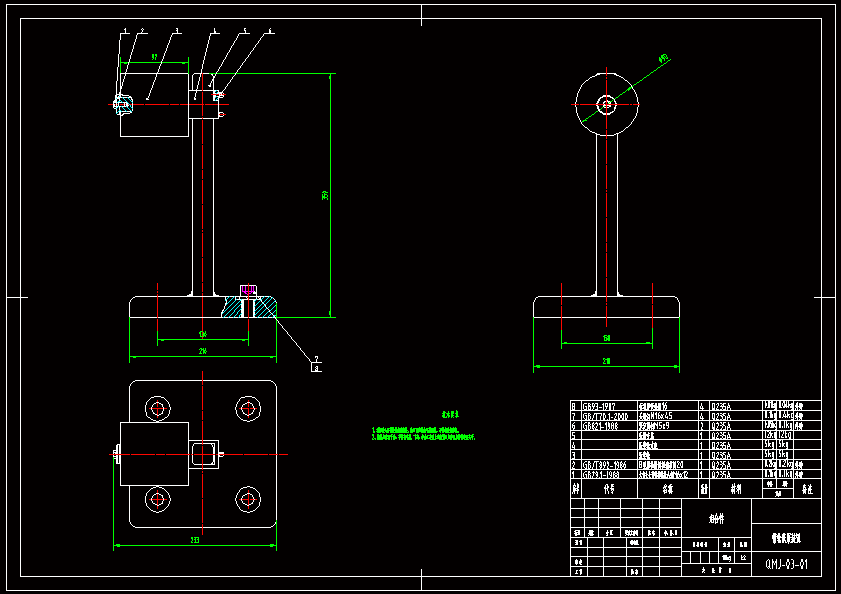

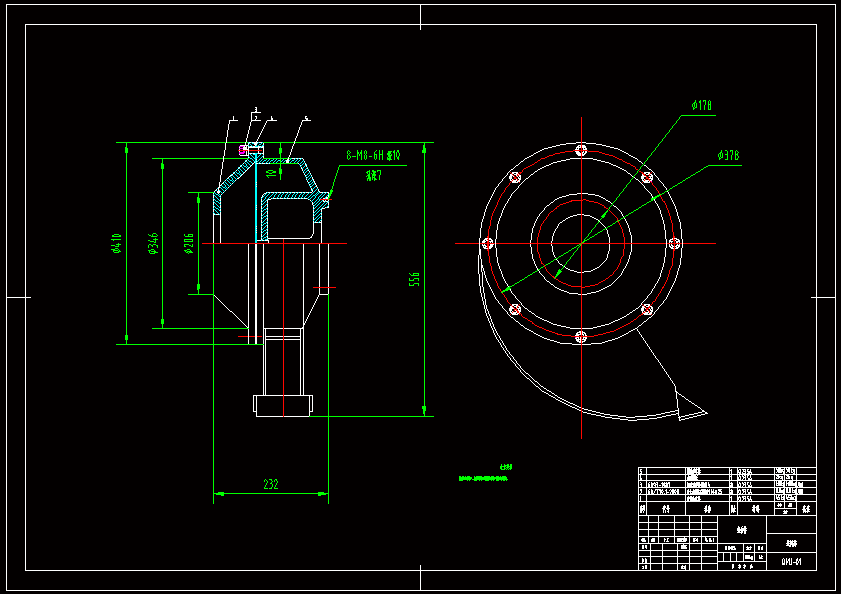

CAD版本图纸，共15张

摘要

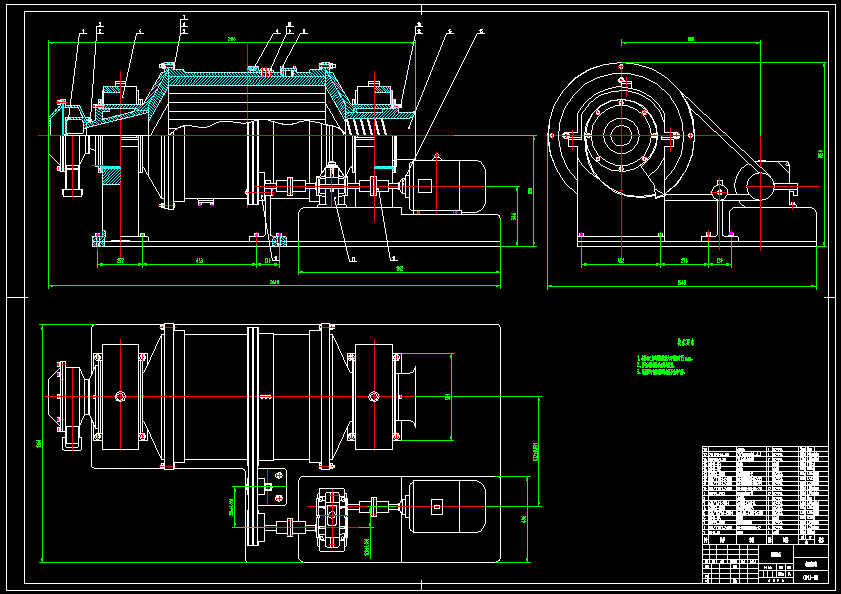

破碎粉磨机械是冶金、矿山、化工、电力、轻工、陶瓷、水泥、建筑和筑路等工业部门广泛应用的重要设备。破碎粉磨作业在国民经济中占有重要的地位，每年有大量的原料和再利用的废料都需要用破碎粉磨机械进行加工处理，且逐年增加。因此，随着现代工业和科学技术的不断发展，同时也促进了破碎粉磨机械的发展，相继研制出了细碎、超细碎破碎机、惯性振动破碎机、振动磨机和立式搅拌磨机等高效新型破碎粉磨设备[1]。 为了使破碎粉磨机械更有效的使用和促进其进一步发展，了解它们的结构、工作原理、参数的设计计算是非常有意义的。 本设计选择小型短筒溢流型球磨机作为设计对象，该机主要用于实验室等地方。在全面了解球磨机的结构及其工作原理后，计算相关参数，选择合适的电动机、减速器。通过计算校核，考虑到在安装减速器的情况下还需配置一个皮带轮进行传动，才能满足球磨机运转需要，故更改了惯用的设计思路。主要结构参数选择完毕之后，利用CAXA进行二维模型的建立。首先，完成装配图。其次，拆分主要零件，作出零件图。然后根据二维图纸，利用solidworks建立三维模型，实现了球磨机的可视化设计。
