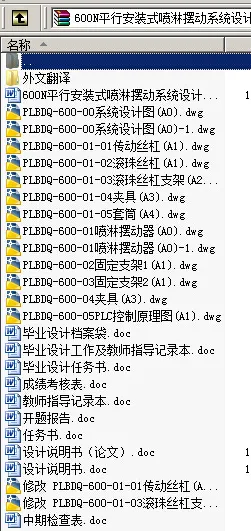

作品包括:

Word设计说明书1份，共47页，约18000字

CAD版本图纸，共15张

摘要

喷淋摆动器主要用于喷洗工作造纸厂制浆线，是典型的机电一体化产品。从喷淋杆和驱动装置之间的安装方式可分为平行安装式和直线安装式两种。据统计，1台造纸机至少有34套喷淋器。因此，和喷淋装置的设计应用，成为纸机设备的重要组成部分。说明书提出了喷淋摆动器系统的总体设计方案，并就其中关键问题进行详细的讨论。体系由机械系统和电气控制系统两大部分构成。机械系统选用滚珠丝杠副的传动形式。电气控制系统采用可编程控制器控制步进电机螺杆旋转摆喷杆，步数、速度和一二位码开关设定步进电机的使用，从而完成了对喷淋摆动器摆动行程、速度的控制。
