作品包括:

Word设计说明书1份

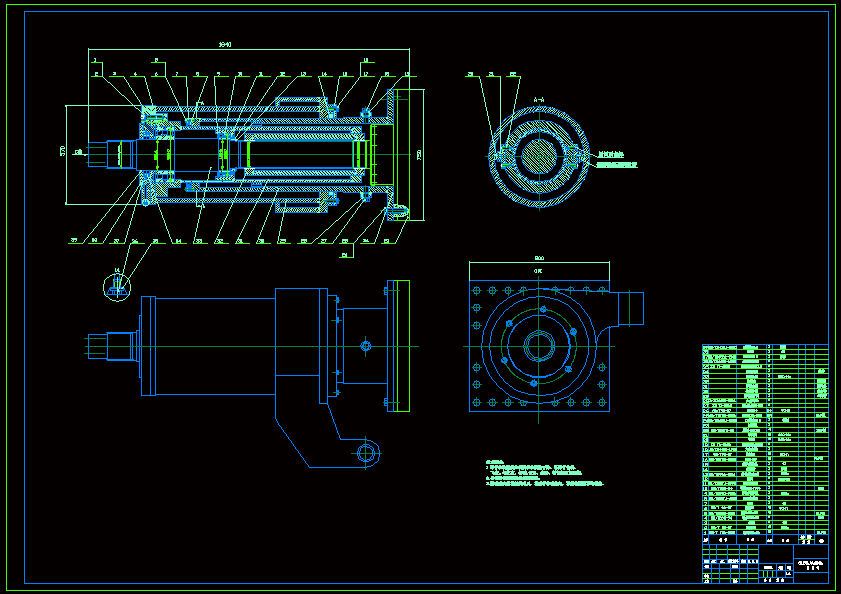

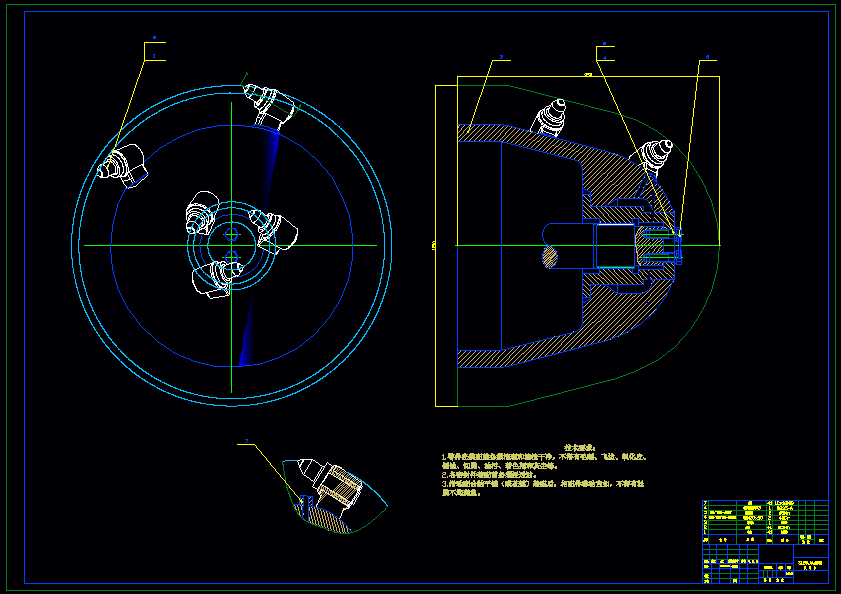

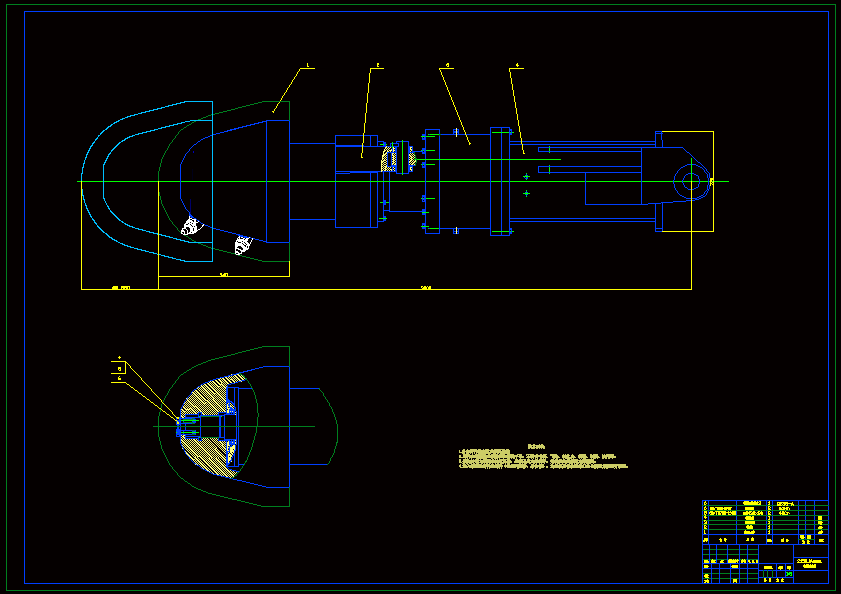

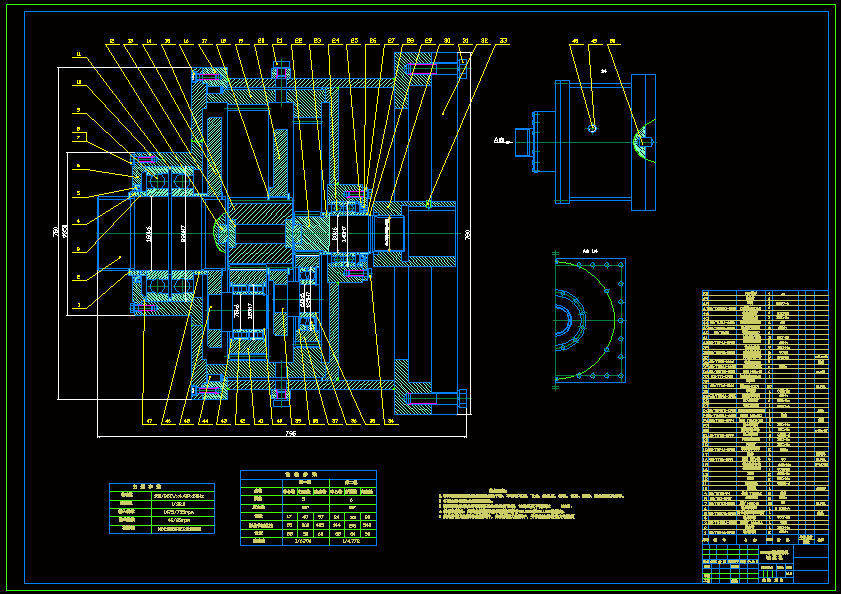

CAD版本图纸，共4张

摘要

悬臂式部分断面掘进机（boom-typeroadheader）是煤矿井下巷道施工的主要掘进设备，根据截割头与截割臂的结构形式，悬臂式部分断面掘进机可分为两类：纵轴式和横轴式。纵轴式部分断面巷道掘进机在工作时，其截割臂可以上下及左右自由摆动，能截割任意断面形状的巷道，并且可以前进、倒退及转向，截割下来的石碴由装碴和输送机构送到机器尾部，装到有轨小车或自卸汽车上运送到井外。其总体结构主要由截割部、铲板部、运输机、本体部、行走部及液压、水、润滑、电气系统等组成。由于其具有良好的截割性能、整机调运灵活及可截割不同巷道面等优点，故在采矿、隧道等领域中得到了越来越广泛的应用。 S150JA(EBZ150A)型掘进机是在S150J型掘进机基础上升级开发设计的一种中型掘进机，整机主要特点如下： （1）截割部可伸缩，伸缩行程为550mm。 （2）具有内、外喷雾，强化外喷雾，合理设计外喷雾形式。 （3）铲板底部大倾角，整机地隙大，爬坡能力强。 （4）本体、后支承箱体形式焊接结构，刚性好，可靠性高。 （5）重心低，机器稳定性好。 该机主要用于煤岩硬度 6.5的煤巷、半煤岩巷以及软岩的巷道、隧道掘进，能够实现连续切割、装载、运输作业。最大定位截割断断面24m2，最大截割硬度 65Mpa，纵向工作坡度 160。
