作品包括:

Word设计说明书1份，共53页，约24000字

任务书一份

开题报告一份

外文翻译一份

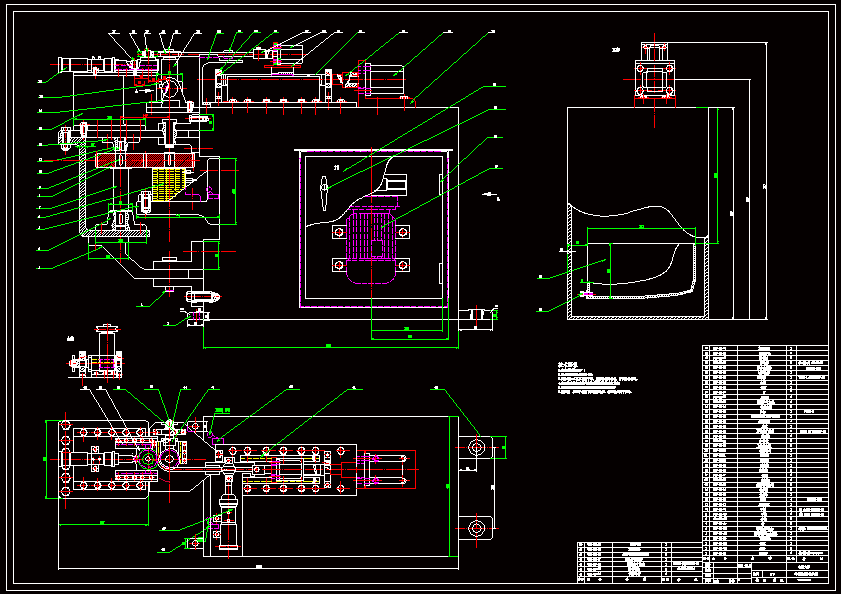

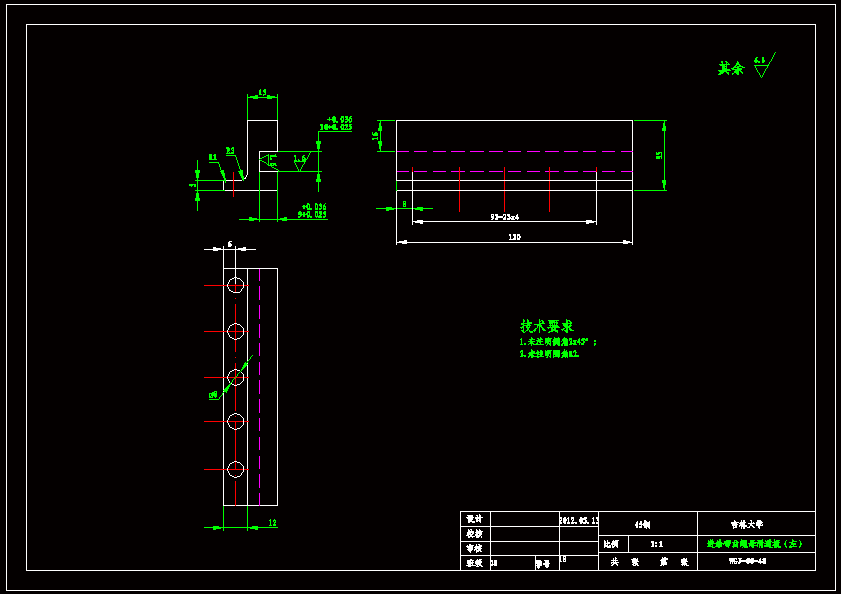

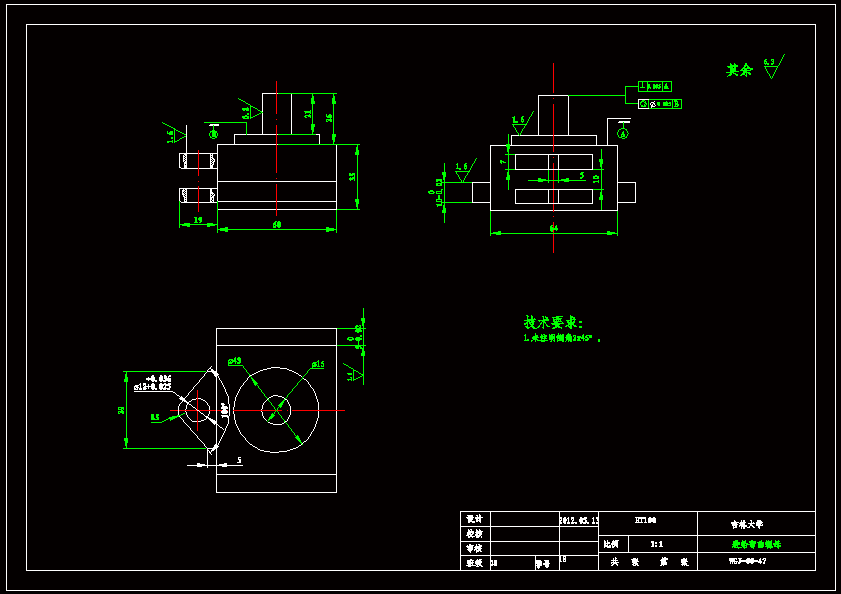

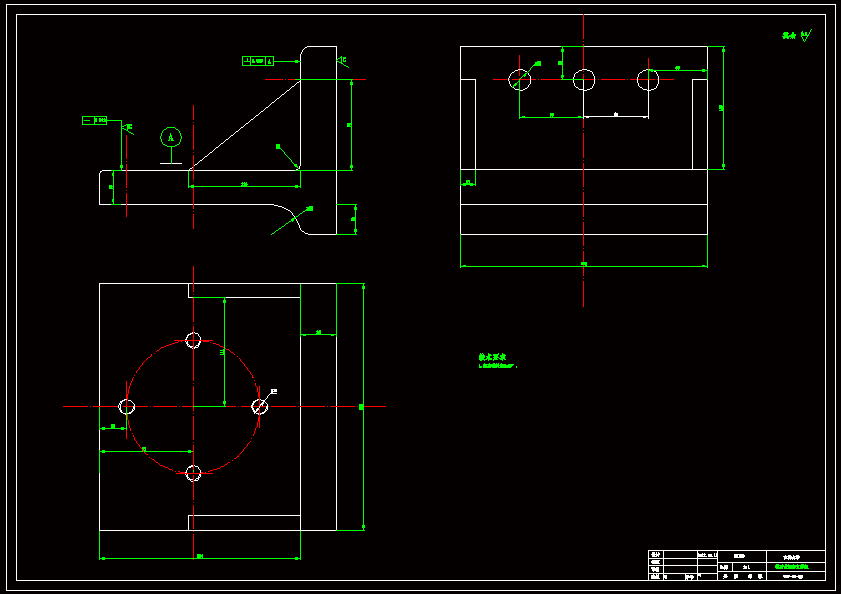

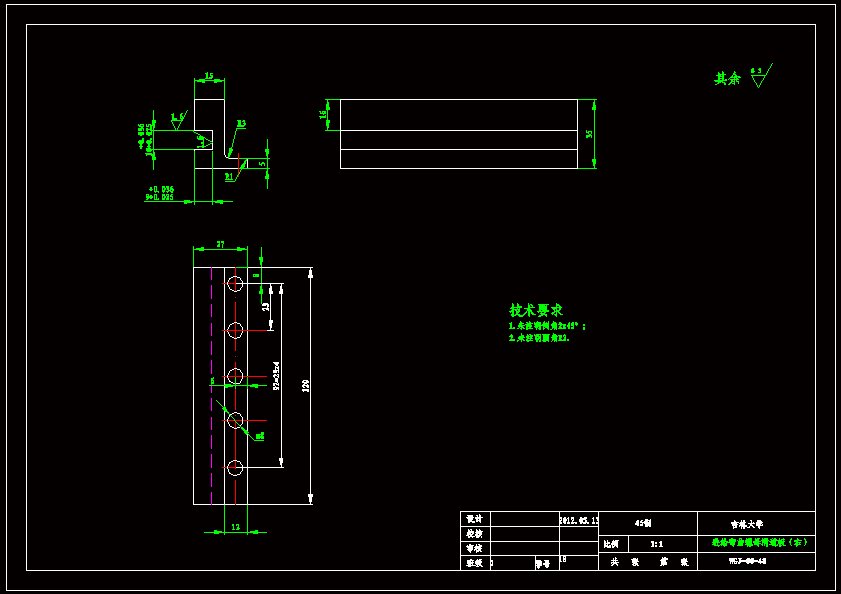

CAD版本图纸，共8张

摘要

弯管机是我国基础建设的关键设备。不仅在电力，石油化工等工业，另外在天然气，集中供热等输送工程中，需要大量的弯管，弯头，而且在冰箱、空调和循环冷却系统等机械设备中有很大的使用价值。所以弯管机是重要生产设备之一，它的安全、可靠、高效运行，直接关系到自动化生产线的生产效率和加工质量。 目前弯管机种类繁多且结构比较复杂，主要是在弯管的过程中对管的伤害比较大：在弯曲的过程中，管的外壁被拉伸而内壁被压缩，存在应力集中，且在使用过程中承受（主要是来自弯管内液体或者气体）的压力范围较小，在外壁被拉伸处容易产生裂纹和泄露。 自动弯管机共有两部分组成：校直截断机和自动弯管机。校直截断机由导轮、滚筒、两台校直机、高速电机及砂轮，PLC控制部分组成。其功用是将原材料管材校直后，再按照一定的长度截断，并保证其断口是平整的，长度是一致的。自动弯管机由步进电机、摆动液压缸及附属部分、PLC控制部分、限位开关等组成，能够实现进料、弯曲、旋转的功能。 本文主要针对冰箱、汽车空调冷凝器等家用电器中直径较小的管进行弯曲加工的阐述。这些设备中的弯管都是反复的U型结构（弯曲180°），本文设计弯管机采用滚弯式，根据工业现场以及现实使用的情况，精度可靠且几乎对管材“零伤害”。
