作品包括:

Word版设计说明书1份，共48页，约16000字

中期报告一份

开题报告一份

外文翻译一份

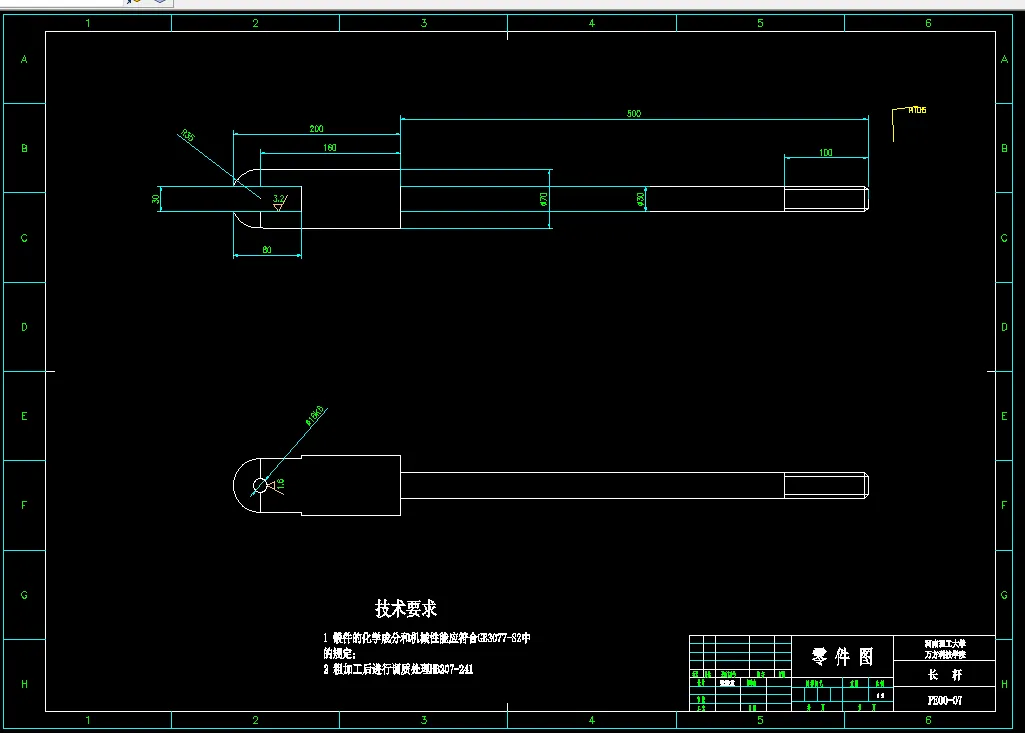

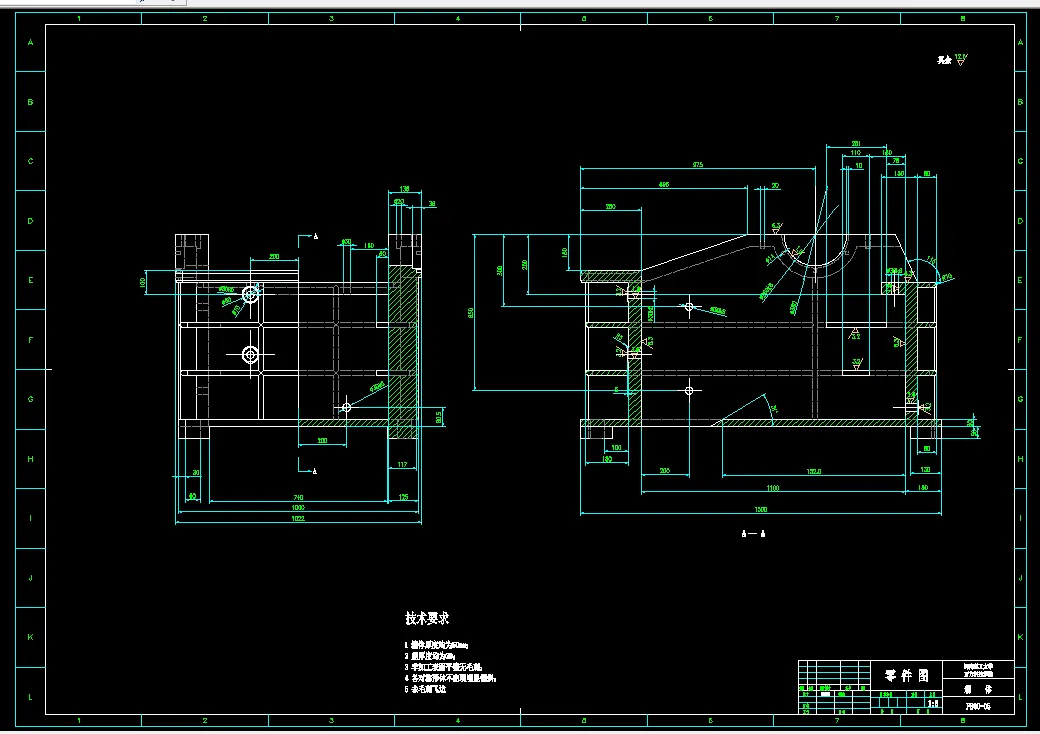

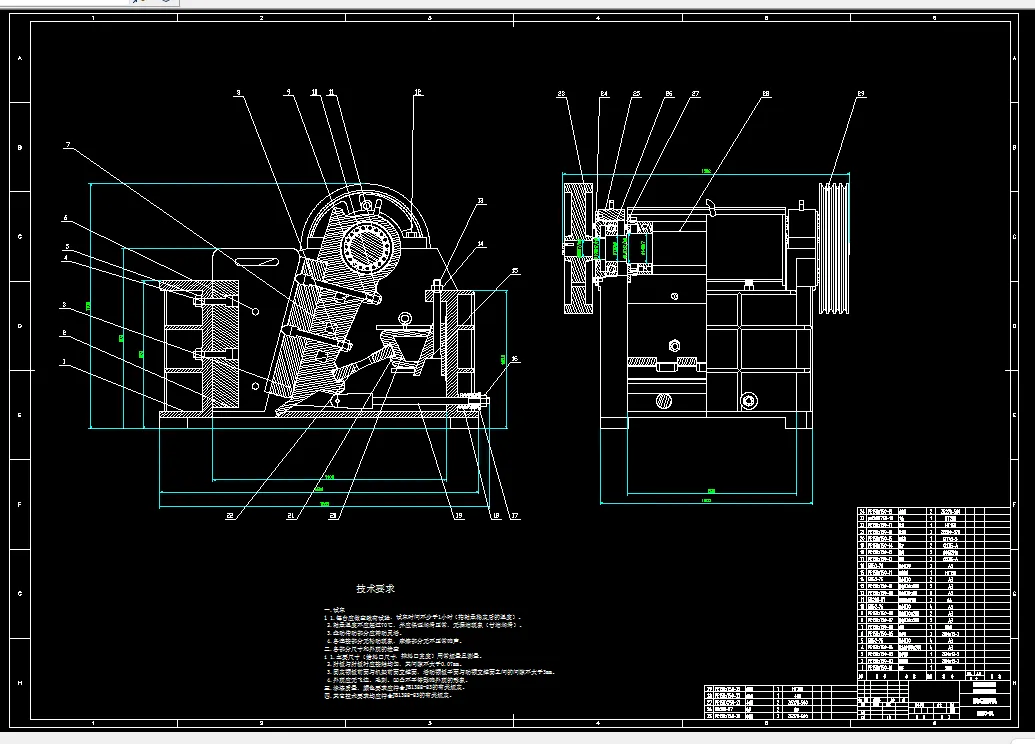

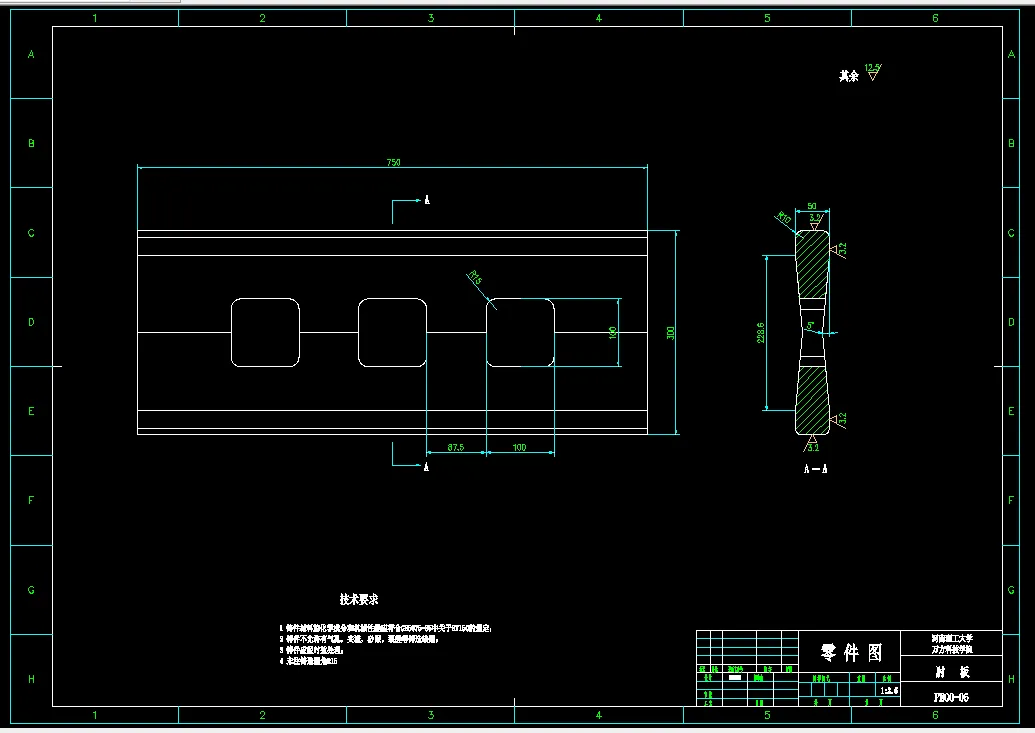

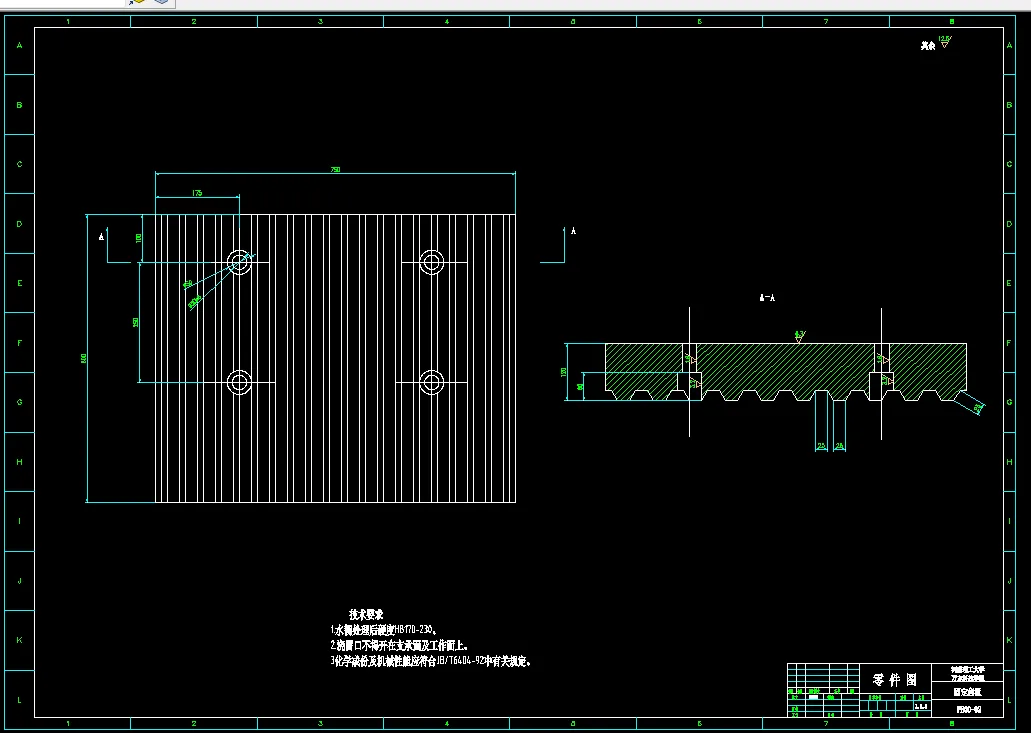

CAD版本图纸，共7张

摘要

国内使用的颚式破碎机类型很多, 复摆颚式破碎基结构简单，制造容易、工作可靠、使用维修方便，所以常见的还是传统的复摆颚式破碎机。本毕业设计主要是为满足生产需求出料口尺 寸：10~40mm；进料块最大尺寸：125mm；产量：5~16吨而研究的。根据以上要求我设计了复摆颚式破碎机。设计分析了 颚式破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了设计参数。设计内容主要包括了复 摆颚式破碎机的动颚、偏心轴、皮带轮、地基、动颚齿板、机架等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍，包括保险装置、调整装 置、机架结构、润滑装置等；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算以及对偏心轴作了设计。此外也简单介绍了破碎的意义、破碎工艺 和破碎比的计算，颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。

关键词：复摆颚式破碎机；传动； 磨损

目      录

前 言 1

一 选题背景 3

1 发展现状与意义概述 3

2 颚式破碎机的特点 4

3颚式破碎机的分类 6

第一章 物料破碎及其意义 8

1．1 物料破碎及其意义 8

1．1．1  破碎的目的 8

（1） 制备工业用碎石 8

1．2  破碎物料的性能及破碎比 9

1．2．1  粒度及其表示方法 9

1.2.2  矿石的破碎及力学性能 10

第二章  基本结构及工作原理 12

2.1 基本结构 12

2.2 工作原理 12

第三章 主要参数的设定及内容 14

3.1已知条件 14

3.2设计内容 14

3.3设计要求 14

第四章 参数的选择和计算 16

4.1 颚式破碎机的结构及运转 16

4.2 结构参数的选择与计算 16

4.2.1 给矿口与排矿口的尺寸 16

4.2.2 钳角 17

4.2.3破碎腔的高度 18

4.2.4 动颚摆动行程和偏心距 18

4.3主要参数的计算 20

4.3.1 动颚的摆动次数（偏心轴的转速） 20

4.3.2  生产能力 22

4.3.3  破碎力 23

4.4 各个部件的受力分析 24

第五章 主要零部件结构尺寸的计算与选择 27

5.1 电动机功率的计算与选择 27

5.1.1功率 27

5.1.2 电动机的选择 29

5.2 皮带及带轮的设计 30

5.2.1.计算功率 30

5.2.2带轮的结构设计 34

5.3偏心轴的设计计算 35

5.3.1 偏心轴主要尺寸的确定 35

5.3.2偏心轴的校核 37

第六章 主要零部件的设计及结构分析 40

6.1动颚 40

6.2齿版 40

6.3肘板 40

6.4机架结构 41

6.5调整装置 42

6.6保险装置 43

6.7润滑装置 44

总  结 45

致  谢 46

参考文献 48
