作品包括:

Word版说明书1份，共29页，约13000字

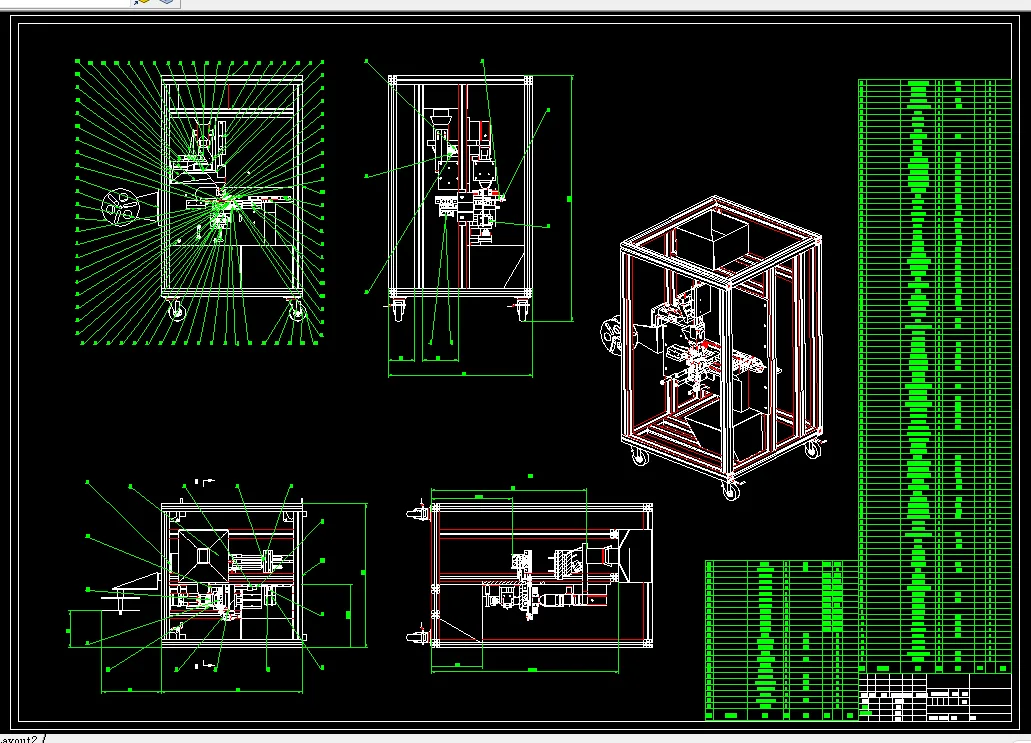

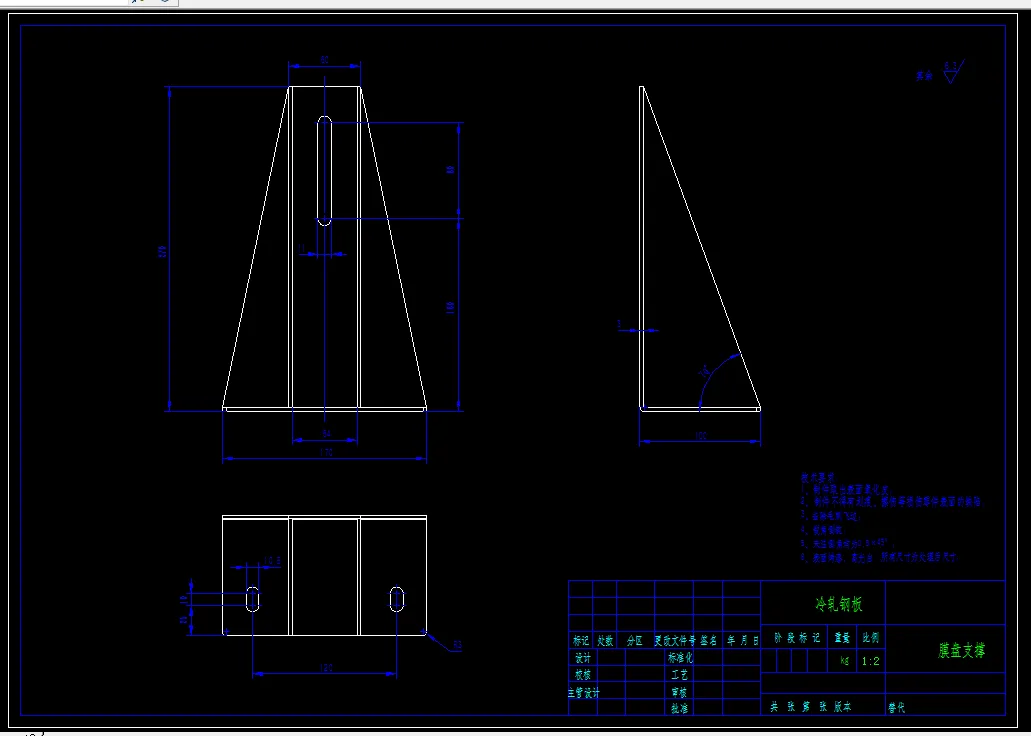

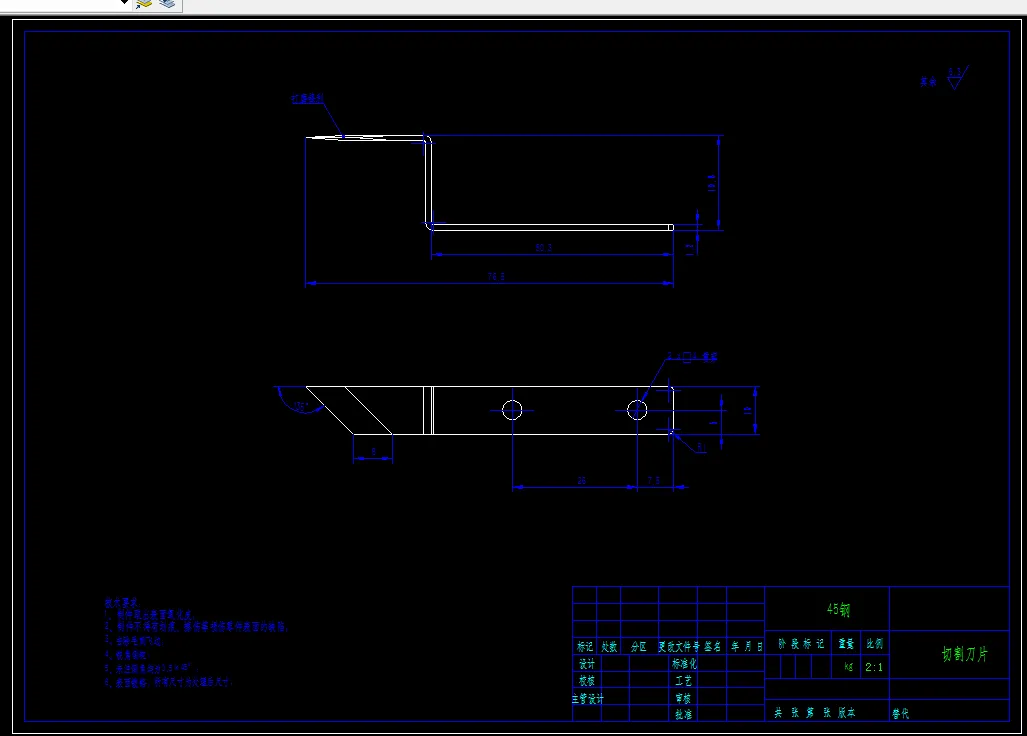

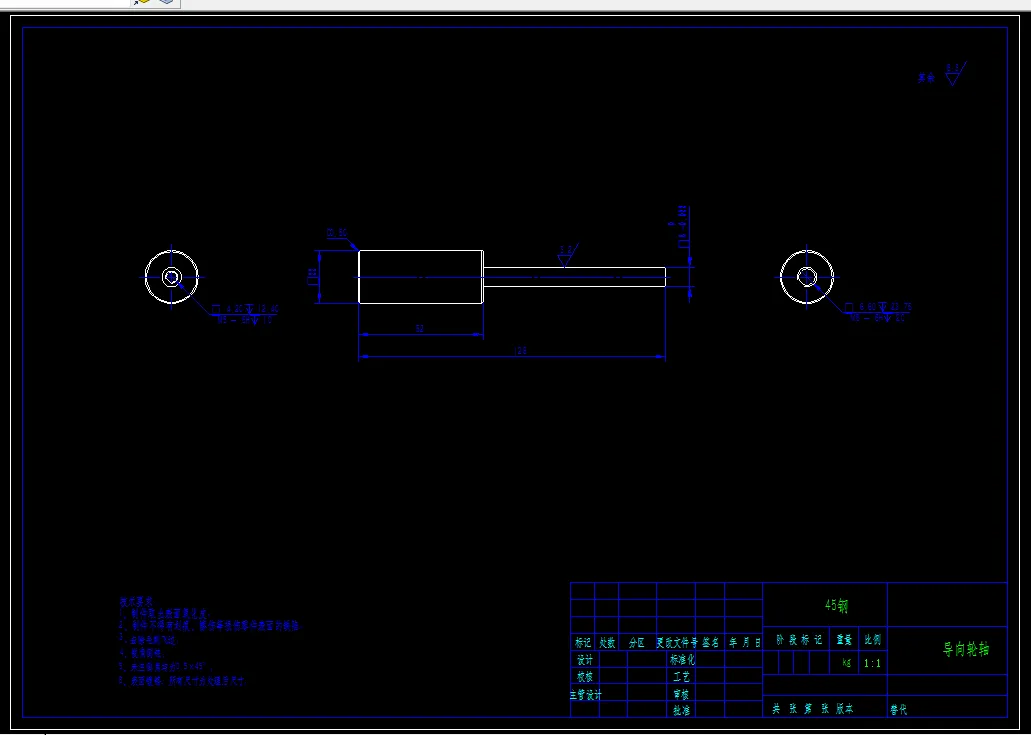

CAD版本图纸，共6张

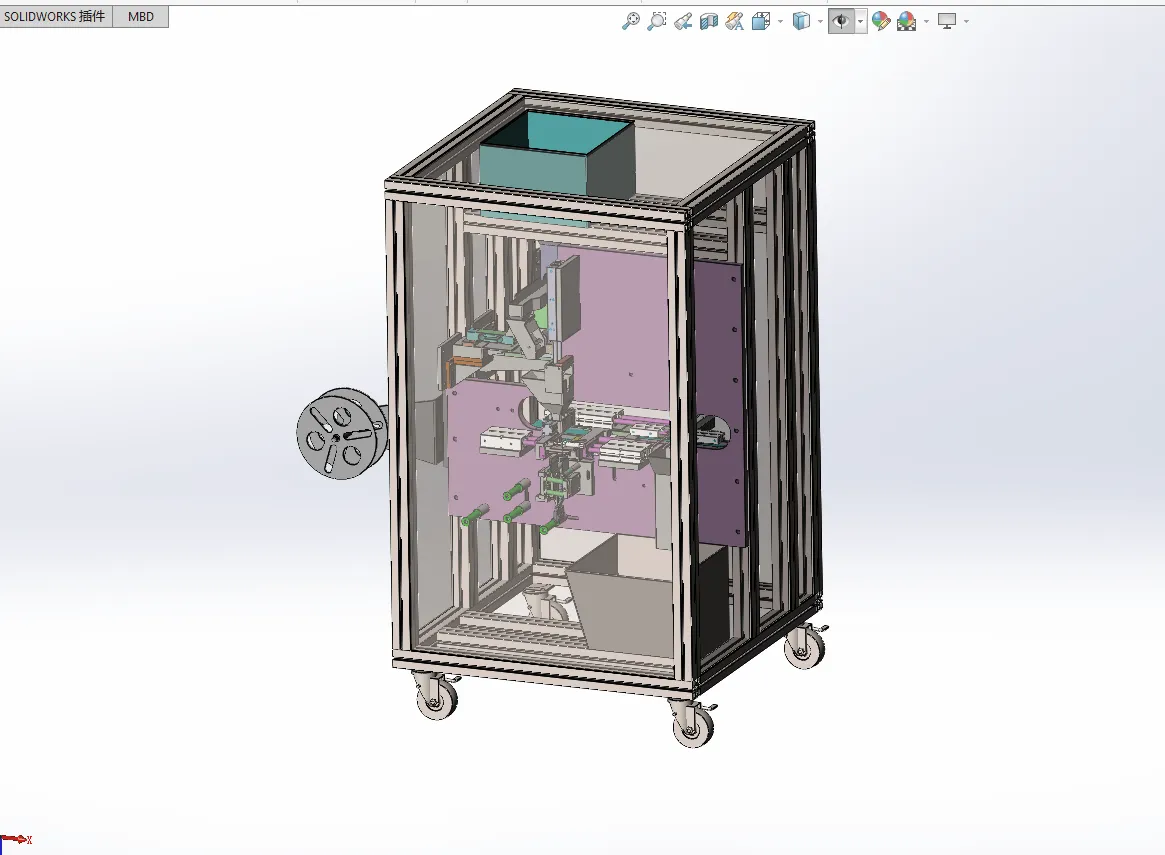

SW三维图一套

摘要

本设计的研究内容为茶叶包装机，随着人们生活质量的不断提高，茶叶被越来越多的人所青睐，成人年都喜欢喝茶叶，茶叶的功效较多，可以润肠胃和抗癌，在我国的南方茶叶分布较广，但是茶叶的包装还是通过粗犷的包装形式，包装结构较单一，而且是属于半自动化包装，效率较低，本设计的包装机主要包括：茶叶的自动送料、称重、包装切断热封以及出料，属于自动化包装作业，可以大大提高了茶叶包装的生产效率。

本设计的茶叶自动包装机属于自动化设备，全程都是通过自动包装，只需人工进行上料和取成品即可，由于载荷较小，采用气缸作为驱动装置，通过空气压缩机提供一定压力的空气，压强为0.4-0.6Mpa，气缸的结构简单，适合于轻载作业，而且控制精度较高，本设计的茶叶自动包装机包括供膜机构、内袋升降机构、震动下料机构、称重模块机构、内袋封合装置、内袋切割装置、内袋传送装置、机架和出料仓的设计，每个装置之间互相协调在一起，通过PLC进行控制气缸的动作，气缸上装有感应开关，可以接收到PLC发出的指令并能进行反馈，这样能够保证各个动作的完成， 供膜机构是将料盘上的包装袋进行牵引输送，内袋升降机构是将薄膜拉伸到指定的高度并固定，振动下料机构是采用振动电机将茶叶进行输送，利用茶叶与输送通道之间的摩擦实现输送，称重模块机构是保证每袋的茶叶的规格一致，满足客户的要求，包装前进行重量检测，内袋封合装置是通过热压的原理进行封口，内袋切割装置是通过切刀将包装袋进行切断，内袋传送装置是保证了茶叶包装后能够顺利进入料仓。

关键词：茶叶包装；气缸；自动化

目       录

摘要 II

Abstract III

1 绪论 1

1.1本课题的目的 1

1.2包装机械在国内外的发展概况 1

1.3原料的性能 3

1.4主要解决的问题 4

2茶叶包装机的设计方案及计算 5

2.2茶叶包装机的整体结构设计 7

2.3供膜机构 8

2.4内袋升降机构 10

2.5振动下料机构 15

2.6称重模块的设计 16

2.7内袋封合装置的设计 17

2.8内袋切割装置的设计 18

2.9内袋传送装置的设计 19

2.10机架设计 20

2.11电磁阀及气路附件的选型 21

2.12气源处理元件的分类及应用 22

2.13气缸传感器的选型 23

结论 24

致谢 25

参考文献 26
