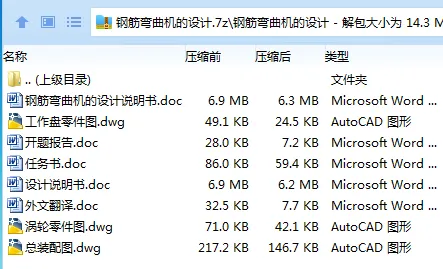

作品包括

Word版说明书1份，共32页,约7200字

任务书一份

开题报告一份

外文翻译一份

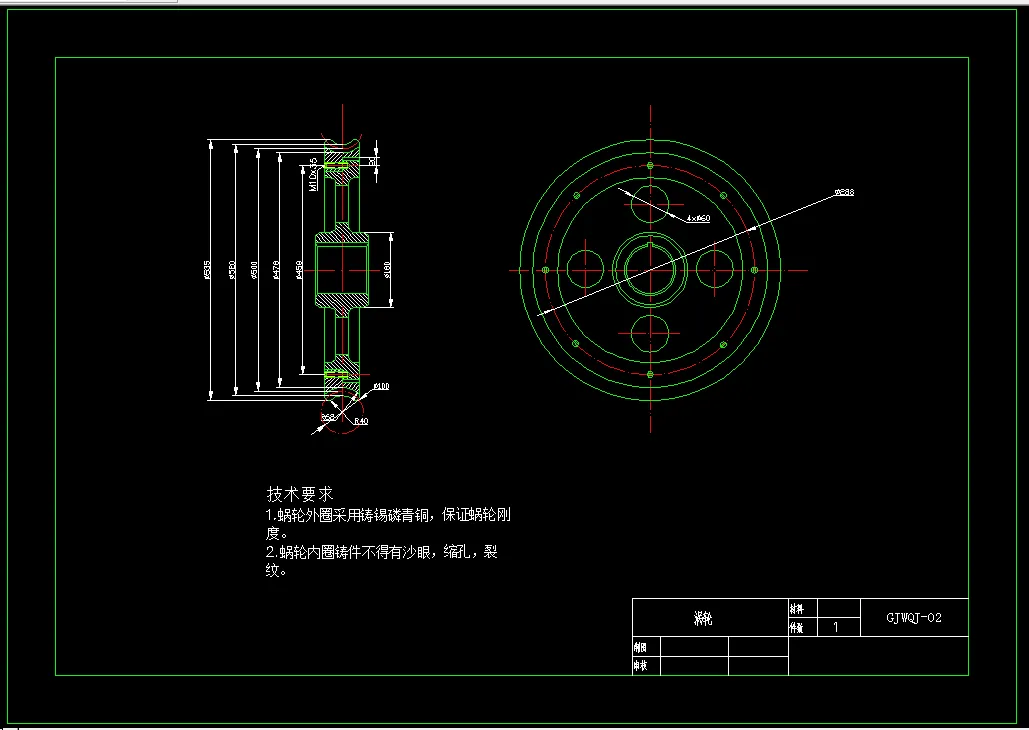

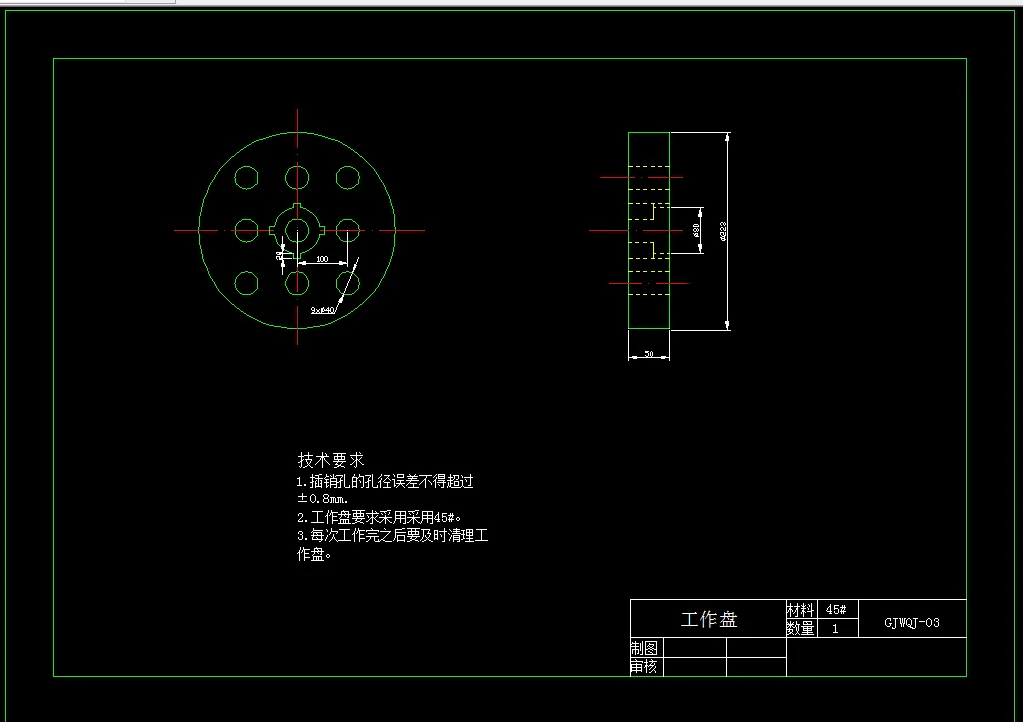

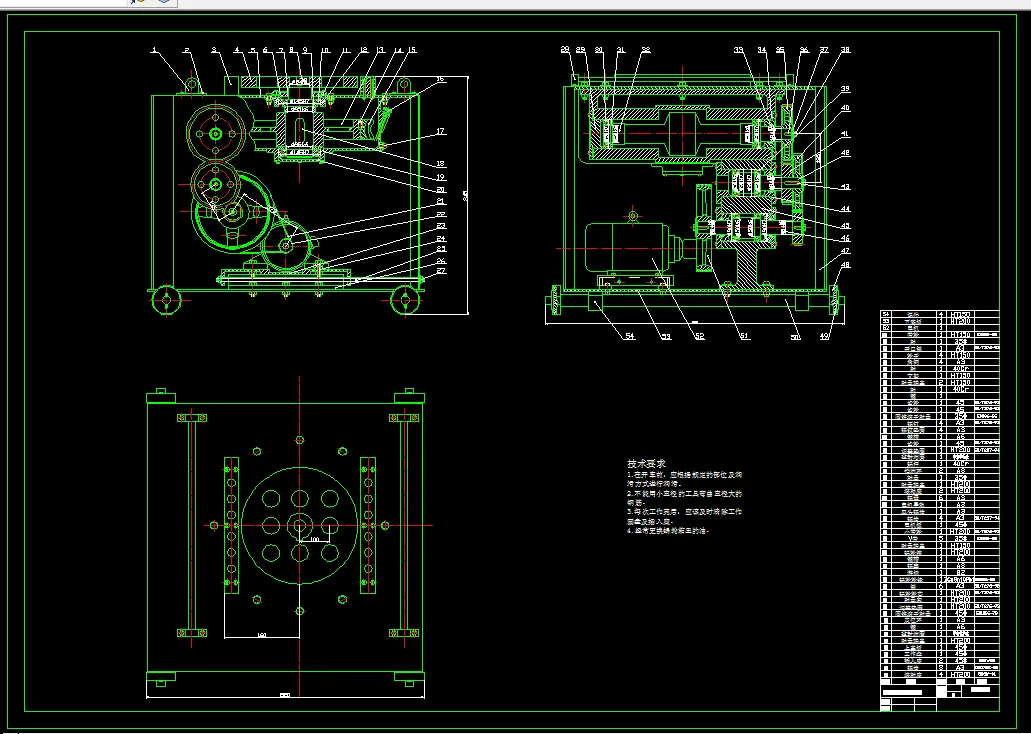

CAD版本图纸，共3张

摘要

钢筋弯曲机是建筑工地上必不可少的机械，如何更有效的提高机械生产效率，降低工人的劳动强度，提高钢筋加工精度以及具有更安全的措施是钢筋制作中普遍关注的问题，通过强度计算分析，认为现有GW-40弯曲机的大部分零件有较大的设计余量，改变个别零部件及电动机功率即可大幅提高加工能力，满足 40III级钢筋的弯曲加工，还可以升级为GW-50钢筋弯曲机。为克服现有技术中存在的问题，研究设计了新型钢筋弯曲机的技术方案，其传动效率高，且定位、归位精确，打弯钢筋角度准确。日前，我国弯曲加工能力和水平与国外相比还有一定差距,因此，必须从实际需要出发，研究开发钢筋弯曲机的新工艺和新设备，使我国的弯曲加工水平上一个新台阶。

【关键词】：钢筋弯曲机    弯矩    转矩    转速

目   录

第1章 引言 3

1.1 课题背景 3

1.2 国内外研究发展现状 3

第2章 钢筋弯曲机的工作原理 3

2.1概述 3

2.2 钢筋弯曲机的结构和性能 4

2.2.1 传动系统 4

2.2.2机架和工作台 5

第3章 电机选择与传动比设计 5

3.1 电动机的选择 5

3.2 计算各级传动比 6

第4章 V带传动设计 7

4.1 定V型号和带轮值 7

第5章 第一级圆柱齿轮设计 9

5.1 材料的选择 9

5.2 齿根弯曲强度设计 9

第6章 第二级圆柱齿轮设计 10

6.1 材料选择 11

第7章 涡轮蜗杆计算 12

7.1 材料选择 12

7.2 涡轮蜗杆传动的基本参数 12

7.3 涡轮结构设计 13

第8章 轴设计 14

8.1 Ⅰ轴设计 14

8.2 Ⅱ轴设计 18

8.3 III轴设计 22

8.4 IV设计 26

第9章 钢筋弯曲机改进总结 29

致谢 30

参考文献 31
