作品包括

Word版说明书1份，共25页,约6700字

开题报告一份

外文翻译一份

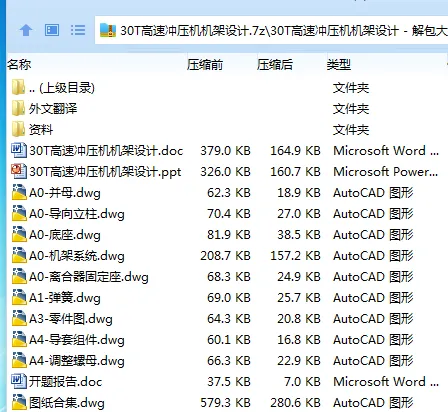

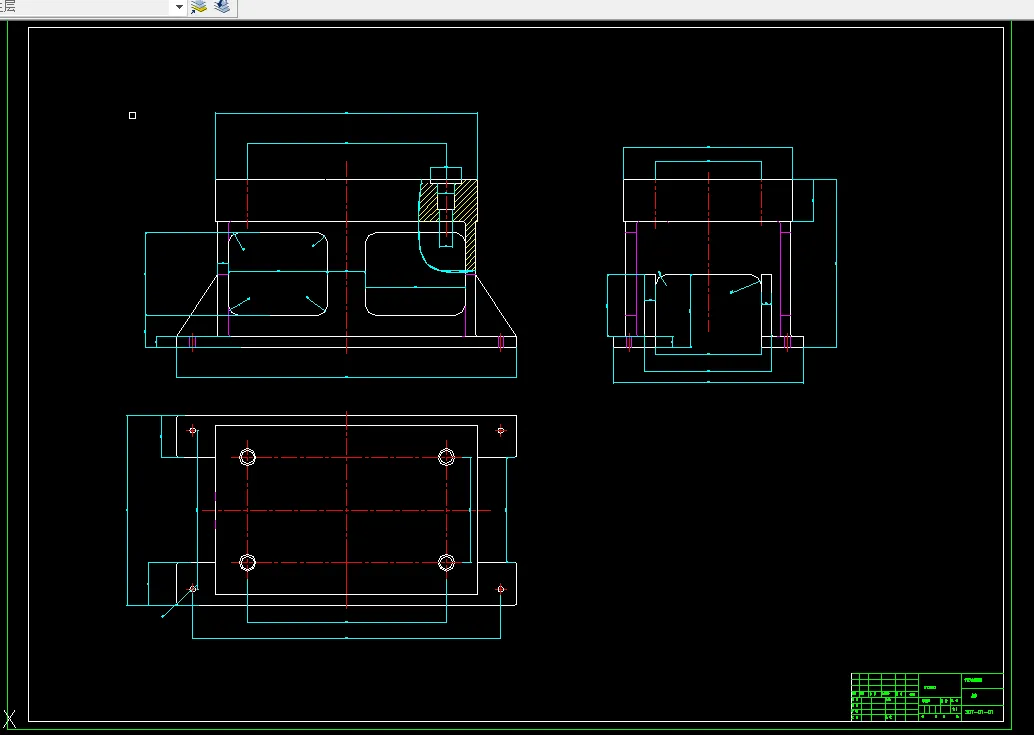

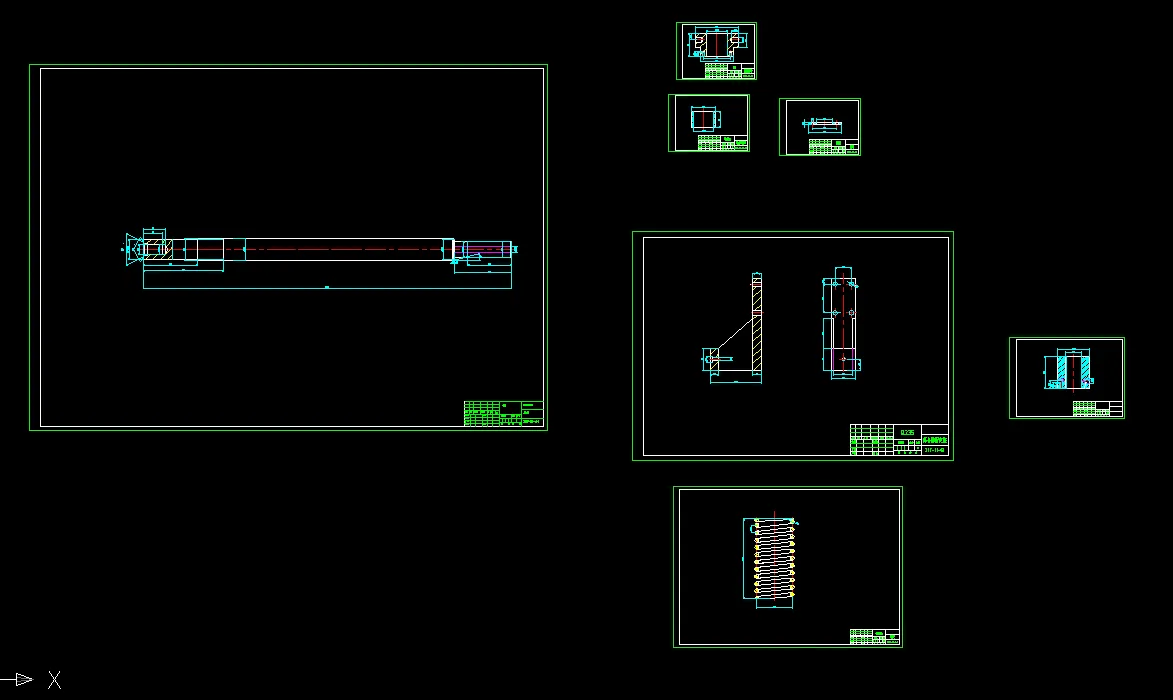

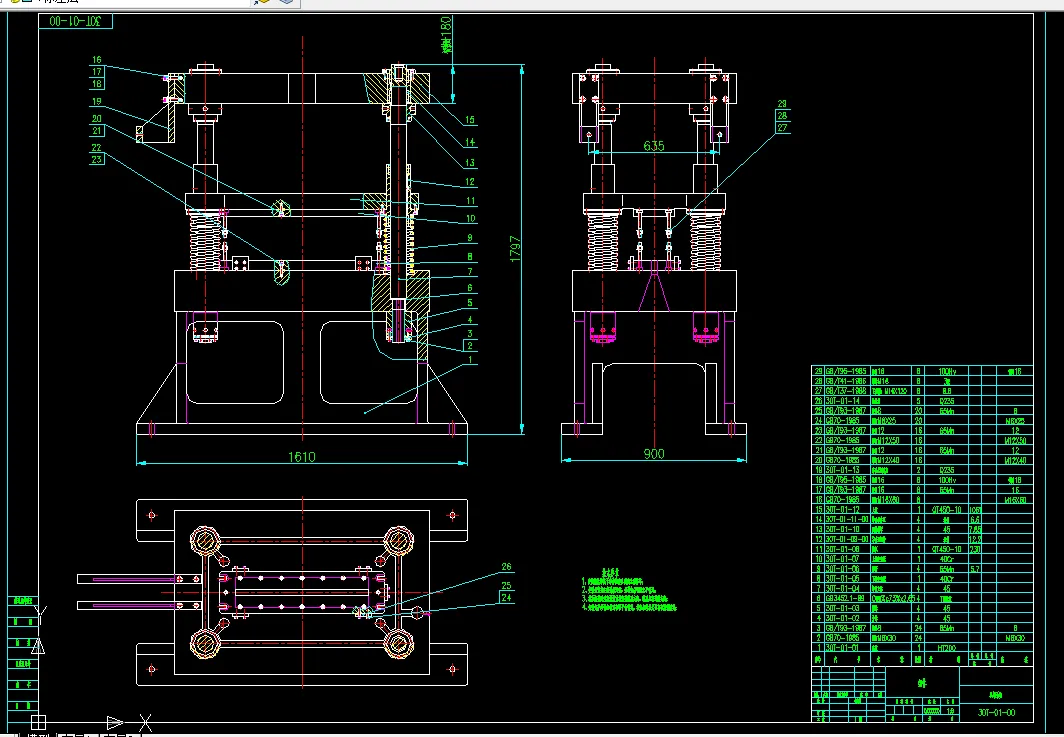

CAD版本图纸，共9张

摘要

冲压机机架采用三梁四柱结构，上下各一个固定横梁，横梁用四个立柱支撑，一个活动梁（滑块）沿四个立柱移动，在活动梁（滑块）和一个上下梁之间有上下加热板和模具。被加工的物料放在上下模具之间冲压成型。为了增加产量，提高生产效率，主机采用双机组结构。

   四柱式机构为冲压机常见的结构形式之一，机身是典型的三梁四柱结构。主缸布置在上横梁中心。活动横梁与主缸活塞刚性连结并由主缸活塞驱动。由四柱导向完成压制和回程动作。控制箱安装在主机右前侧，各控制按钮和压力表，调压阀等，均布置在箱体面板上，因此工作者在控制箱前即可集中操纵和调整。上滑块行程限位装置则布置于机身右前侧。可以调整活动横梁上限，减速和下限位置。动力机构布置于主机右侧并由管路系统与主机连接起来。

关键词：冲压机、三梁四柱、横梁

目  录

摘  要 1

ABSTRACT 2

目  录 1

第一章 绪论 1

1.1课题的来源 1

1.3冲压机发展趋势 2

1.4冲压机机架的结构形式 2

第二章 冲压机机架结构设计 4

2.1上横梁结构 4

2.2滑块结构 5

2.3下横梁结构 7

2.4立柱结构 8

2.6底座结构 10

第三章 结构计算及校核 10

3.1上横梁 10

3.2滑块 13

3.3下横梁 13

3.4立柱 16

总  结 17

谢  辞 18

参考文献 19
