作品包括：

Word版说明书1份，共27页，约7100字

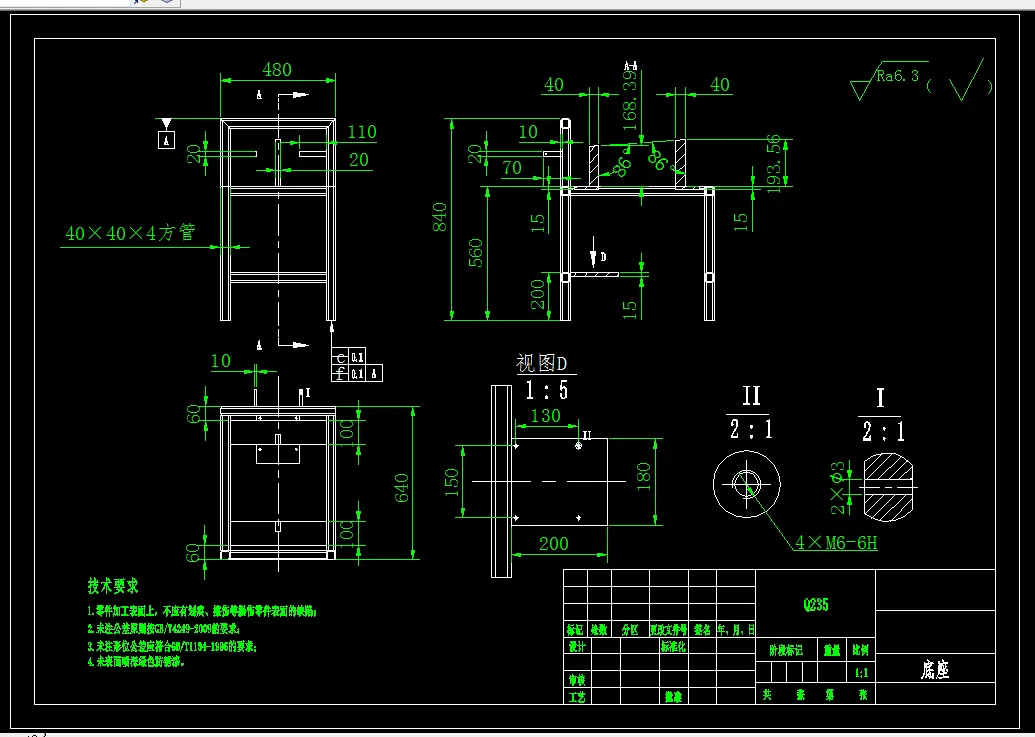

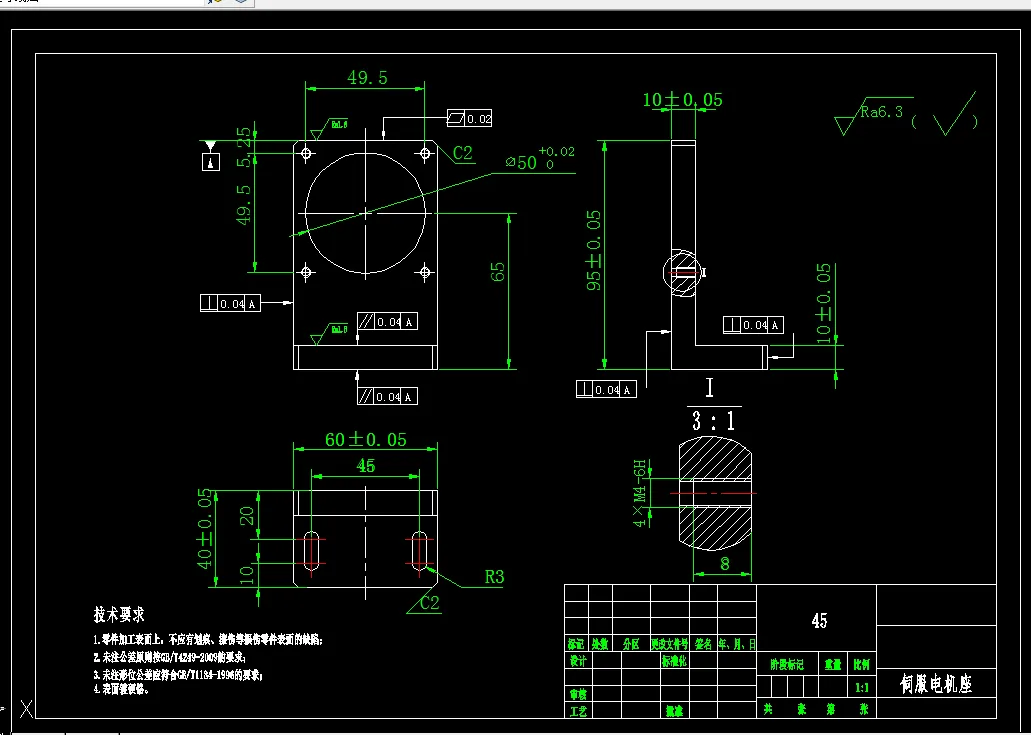

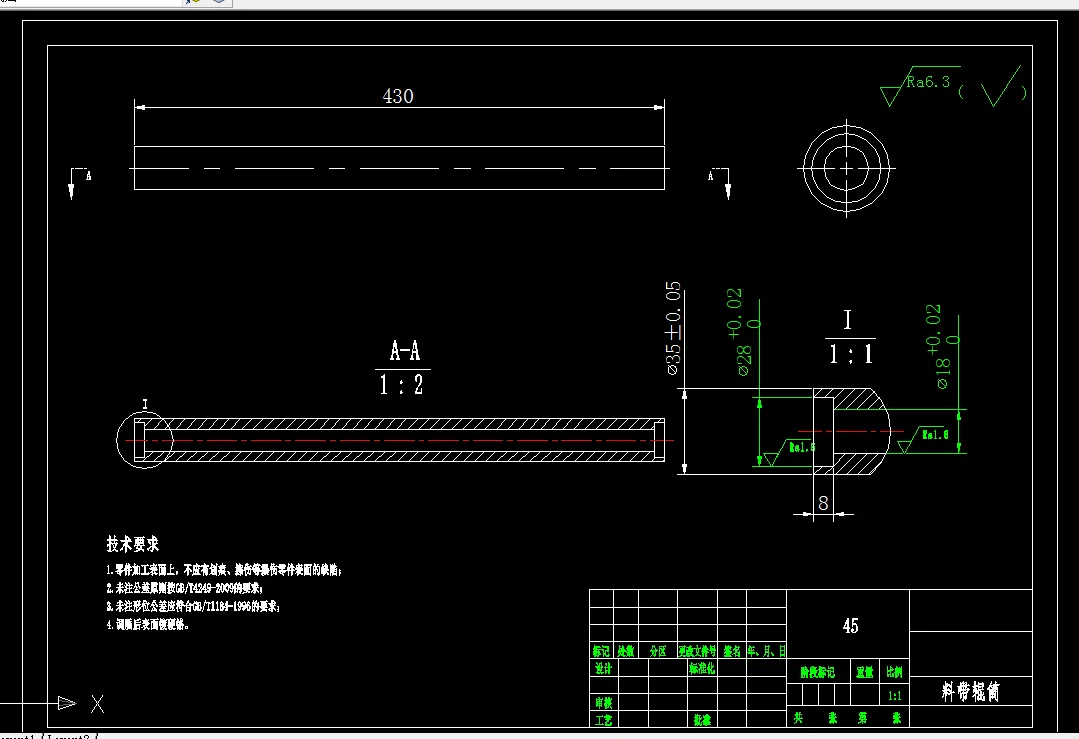

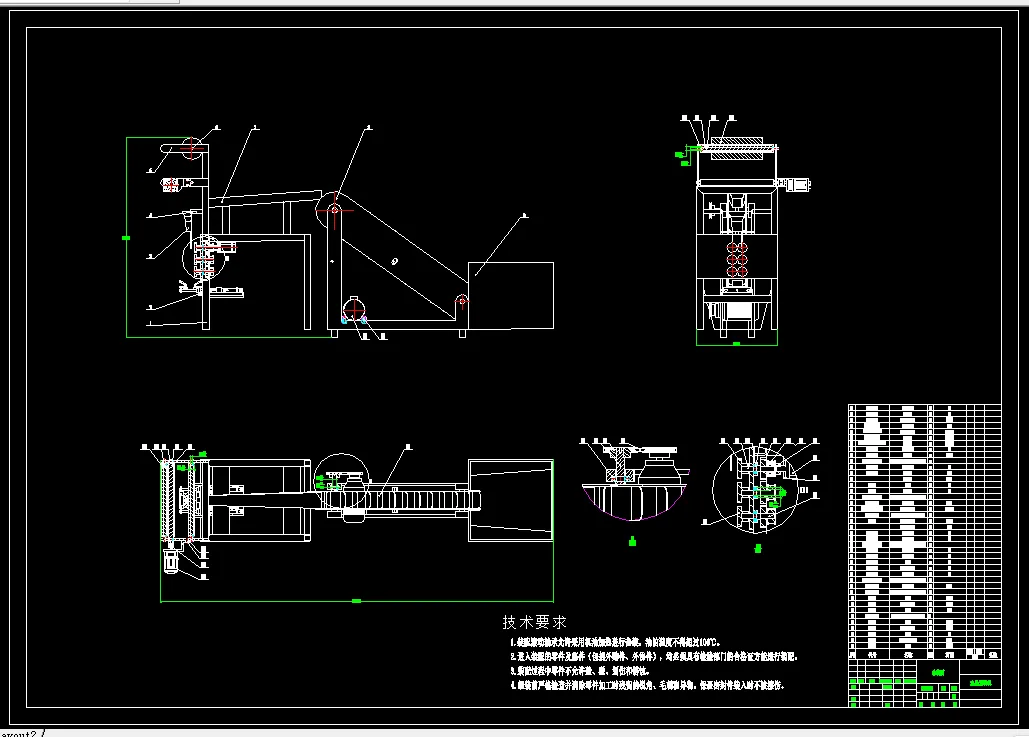

CAD版本图纸，共7张

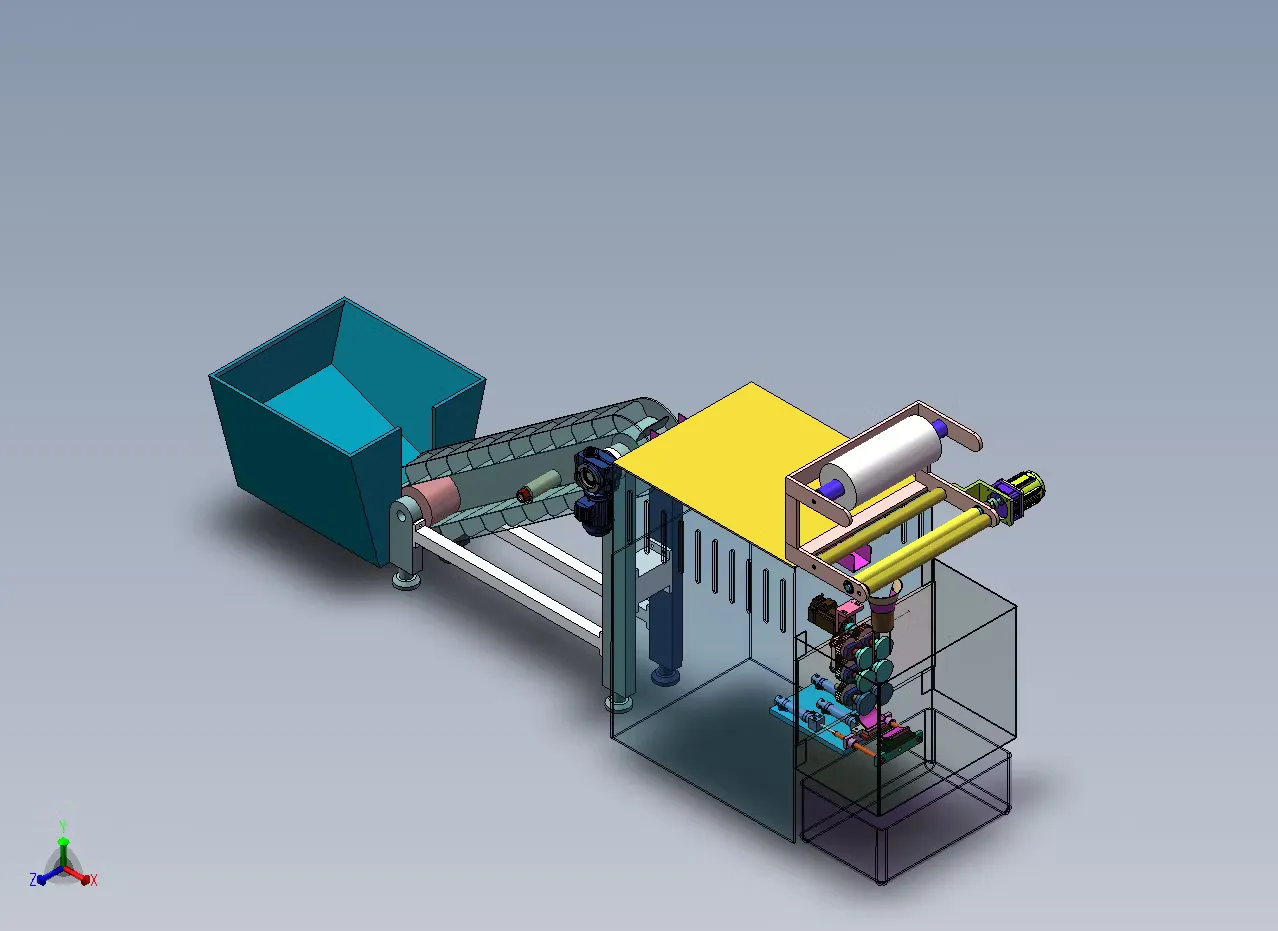

SW三维图一份

摘要

目前国内水果套袋机虽然已经大面积应用，但在操作中却存在一定技术门槛，不能实现人人都可以直接使用，并且大部分水果套袋机的适用性比较单一。柑桔套袋装置的研究目的是为了提高柑桔的包装效率和质量，同时增加该装置的适用性，并减少人工操作的技术成本。根据柑桔套袋装置的主要功能，对柑桔套袋装置的料仓、提升机、滑道、送膜辊组、导向装置、纵封组件、横封组件和机架等装置进行选择和设计计算。通过设计一种自动化的套袋装置，可以实现对柑桔的快速、准确、高效的套袋包装，提高包装效率，减少人力成本，并确保包装质量的一致性。设计过程种，分析了零件所受载荷，进行了主要零部件强度校核和结构设计。采用AutoCAD进行二维设计，绘制了工程图纸。

关键词：柑桔套袋；AutoCAD；自动化；设计

目      录

1 绪论 1

1.1 设计的意义和目的 1

1.2 水果套袋机国内外发展概况 1

2 设计的要求及参数 3

2.1 设计方案的选择 3

2.2 整体内容分析 5

2.3 套袋装置工作原理 5

3 齿轮传动的设计 6

3.1 电动机的选择 6

3.2 齿轮的选择 6

3.3高速级斜齿圆柱齿轮的设计计算 7

3.4低速级斜齿圆柱齿轮的设计计算 12

4 传送装置的设计 18

4.1 电动机的选择计算 19

4.2 分配传动比 20

4.3 各轴功率、转速和转矩的计算 20

4.4 轴的设计计算 22

5 其他装置的设计 27

5.1 供膜装置的设计 27

5.2 供膜装置的主要组成 28

5.3 供膜装置的工作过程 28

5.4 热封装置设计 28

5.5 热封装置主要组成部分 29

结      论 30

致      谢 31

参考文献 32

附录 33
