作品包括：

Word版说明书1份，共34页，约16000字

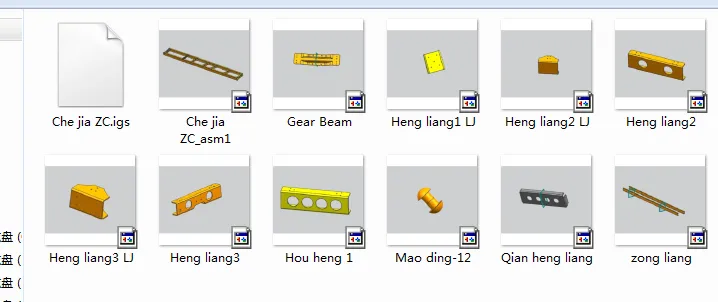

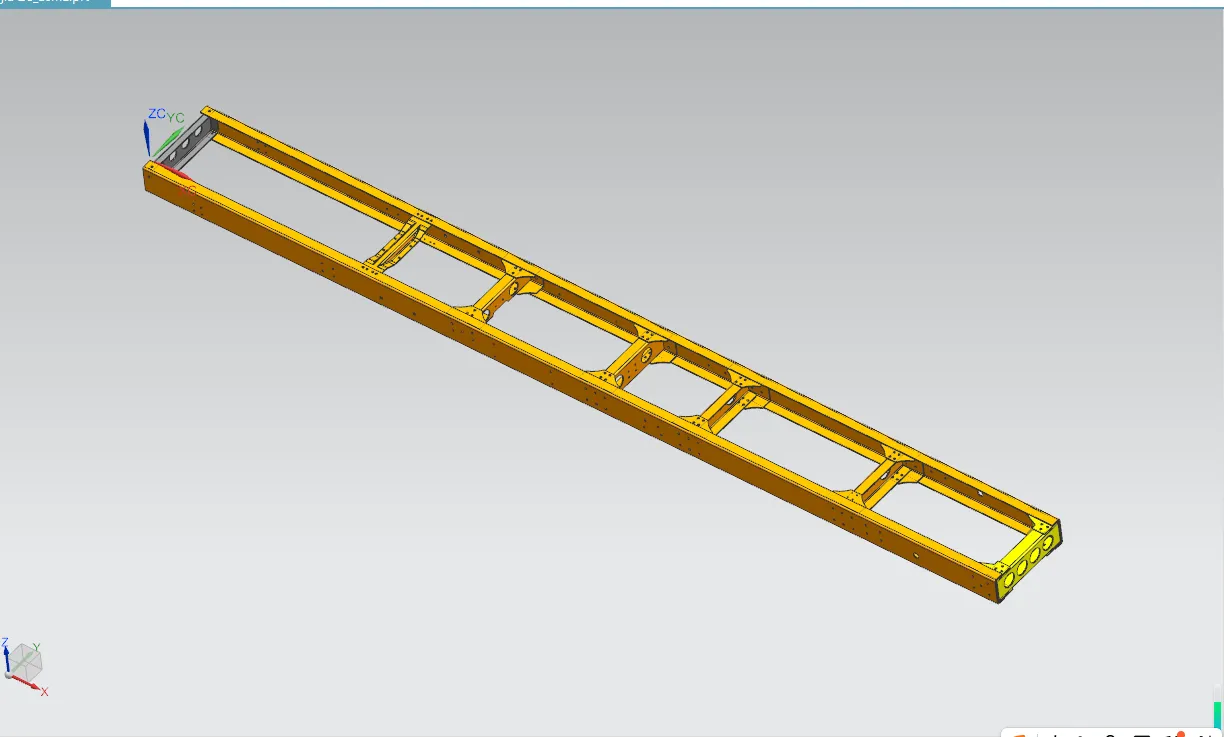

UG三维图一套

摘要

根据设计参数，完成了中型货车车架设计，利用UG软件建立了主纵梁、横梁模型，及纵梁与横梁通过铆钉连接。本说明书涉及了现阶段载货汽车技术的发展趋势，以及国内外载货汽车车架的发展状况；说明书还详细阐明了中型载货汽车的方案论证：车架的设计要求、车架结构的确定、车架宽度的确定、车架纵梁形式的确定、车架横梁形式的确定、车架纵梁与横梁连接形式的确定、车架的受载分析以及车架的强度计算。在计算时把车架简化成为一个位于支座上的静定结构，然后，用材料力学的知识对本车架进行强度计算，并且在满足应力要求的条件下来确定车架纵梁的断面尺寸。

关键词：中型货车、车架、设计

目    录

第1章  绪论•••••••••••••••••••••••••••••••••••••••••••••••••••••••1

1.1 课题背景••••••••••••••••••••••••••••••••••••••••••••••1

1.2 国外货车技术的发展趋势•  ••••••••••••••••••••••••••••1

1.3 车架的发展 •••••••••••••••••••••••••••••••••••••••••••2

第2章  方案论证•••••••••••••••••••••••••••••••••••••••••••••••••••4

2.1 参考车型及其参数••••••••••••••••••••••••••••••••••••••4

2.2 车架设计的技术要求••••••••••••••••••••••••••••••••••••4

2.3 车架结构的确定 •••••••••••••••••••••••••••••••••••••••5

第3章  车架的设计•••••••••••••••••••••••••••••••••••••••••••••••••9

3.1 车架的结构形式的设计••••••••••••••••••••••••••••••••••9

3.2 车架的受载分析 •••••••••••••••••••••••••••••••••••••••13

3.3 弯曲强度计算时的基本假设••••••••••••••••••••••••••••••14

3.4 纵梁的弯矩和剪力的计算••••••••••••••••••••••••••••••••15

第4章  车架的制造工艺•••••••••••••••••••••••••••••••••••••••••••••21

4.1 车架梁的制造工艺••••••••••••••••••••••••••••••••••••••21

4.2 车架的铆接工艺  ••••••••••••••••••••••••••••••••••••••23

 4.3 涂装工艺 •••••••••••••••••••••••••••••••••••••••••••••24

结束语 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25

参考文献•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26

致谢 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27
