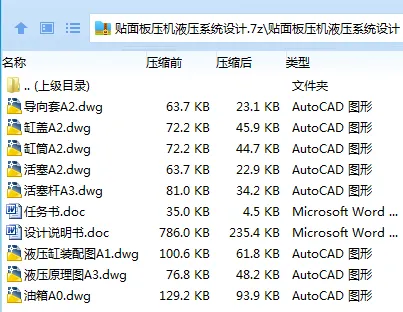

作品包括：

Word版设计说明书1份，共24页，约9800字

任务书一份

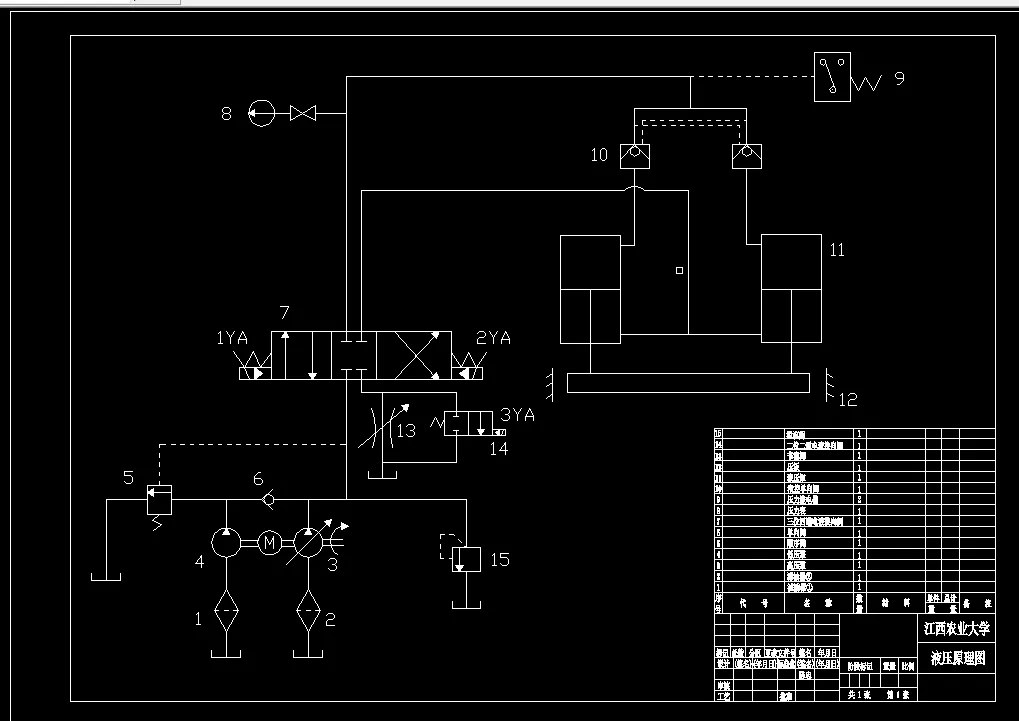

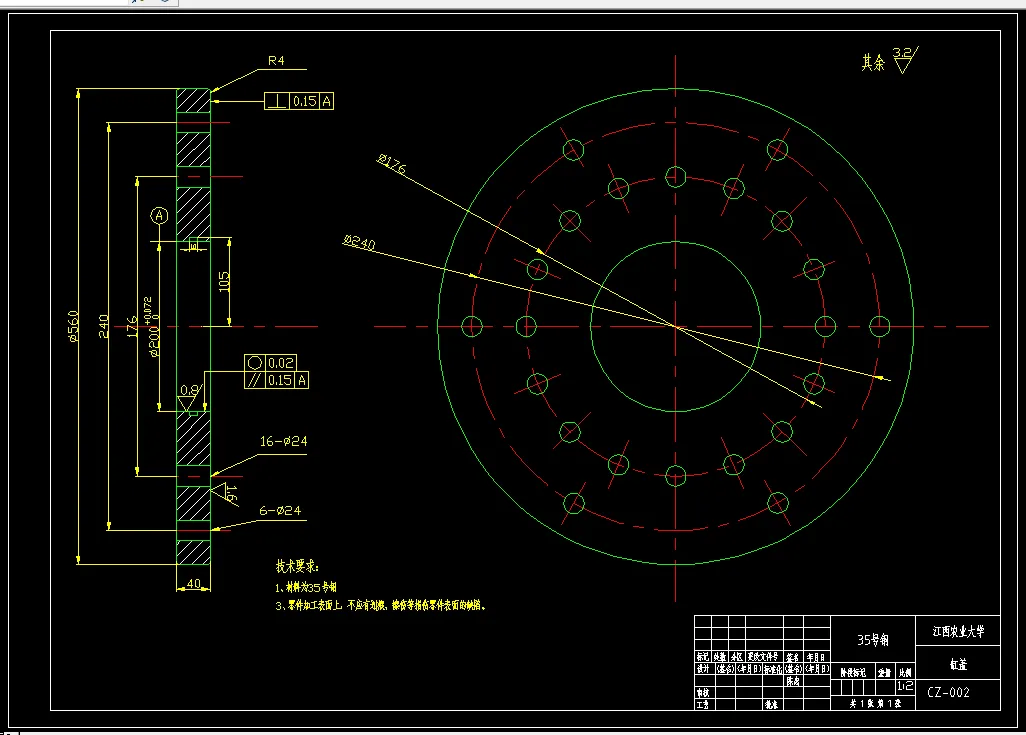

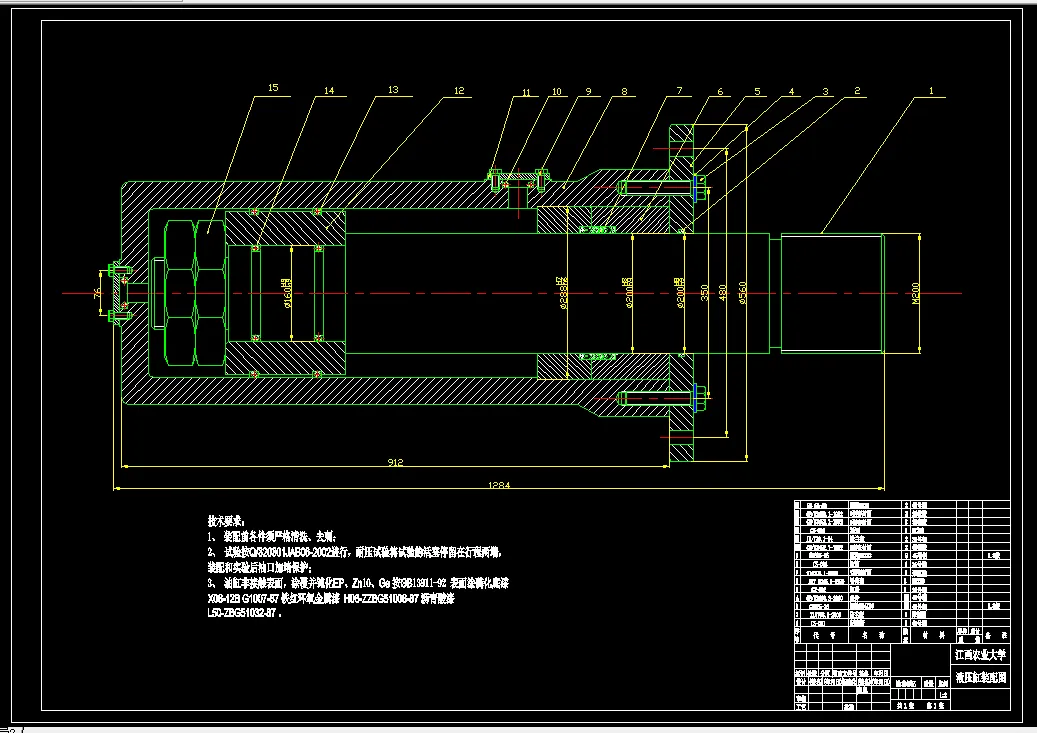

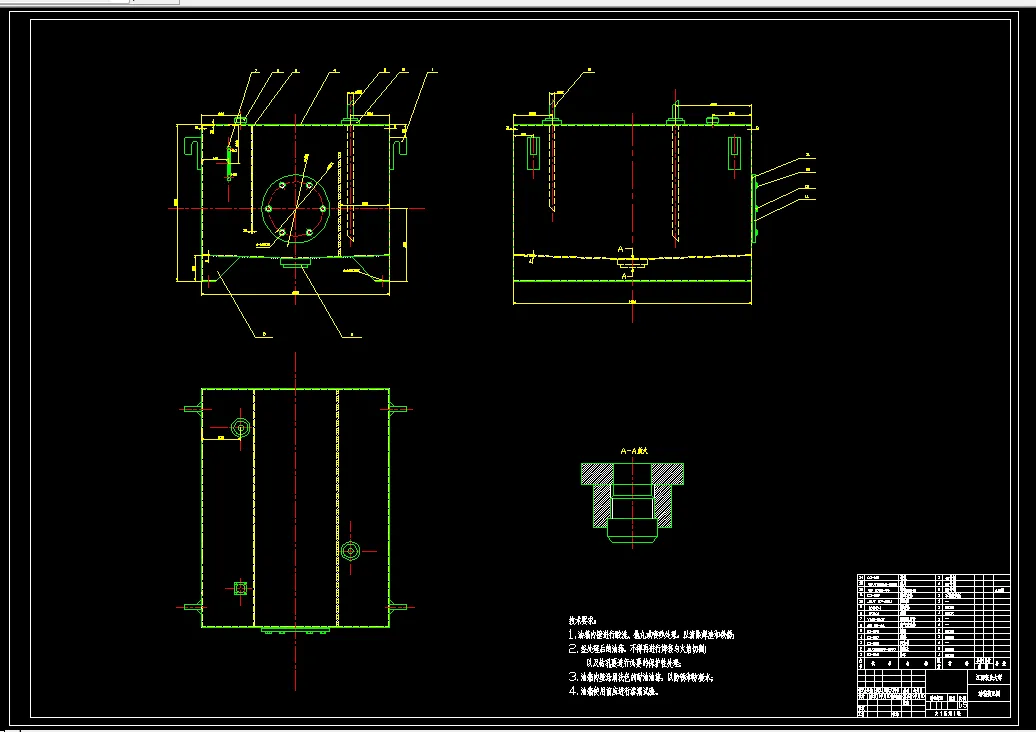

CAD版本图纸，共8张

摘 要

液压机是一种以液体为工作介质，根据帕斯卡原理制成的用于传递能量以实现各种工艺的机器。液压机是一种锻压机械，它能完成调直、冷冲压、冷挤压等多种锻压工艺。液压机的结构形式很多，但通常由横梁、立柱、工作台、滑块和顶出机构等部件组成。

本文为300吨液压机液压系统设计，通过对液压机的液压缸进行工况分析，绘制其速度图和负载图。选择液压基本回路，拟定液压系统原理图，使液压缸缸能完成快速下行、减速加压、保压、快速回程、原位停止的基本工作循环。确定液压系统的主要参数，通过对压力、流量等参数的分析与计算，对泵、电机、控制阀等液压元件和辅助件进行选择。

本次设计通过液压系统压力损失和温升的验算，使液压系统的设计可以满足液压机工作循环的动作要求，能够实现材料的成型加工工艺。

目录

摘 要 2

前言 5

一、液压系统的设计要求与工况分析 6

1.1确定对液压系统的工作要求 6

1.2执行元件的工况分析 6

二、液压缸主要参数的确定 7

2.1初选液压缸的工作压力 7

2.2确定液压缸内径和活塞杆直径 7

2.3确定液压缸流量 9

三、液压系统原理图的设定 9

3.1选择基本回路 9

3.2拟定液压系统原理图 10

3.3液压系统控制过程的分析 10

3.4液压系统电磁铁动作顺序表 11

四、液压系统的计算及液压元件的选择 11

4.1选择液压泵及其电机 11

4.2选择液压阀及辅助元件 12

4.3确定管道尺寸 15

4.4确定油箱 16

4.5液压缸的壁厚和外径的计算 17

4.6液压缸行程的确定 17

4.7缸盖厚度的确定 17

4.8最小寻向长度的确定 18

4.9活塞、导向套长度及其密封圈的确定 18

4.10缸体长度的确定 18

4.11缸盖螺栓的计算 18

五、液压系统性能验算 19

六、结论 21

参考文献 22

致谢 23
