品包括：

Word版说明书1份，共44页，约12000字

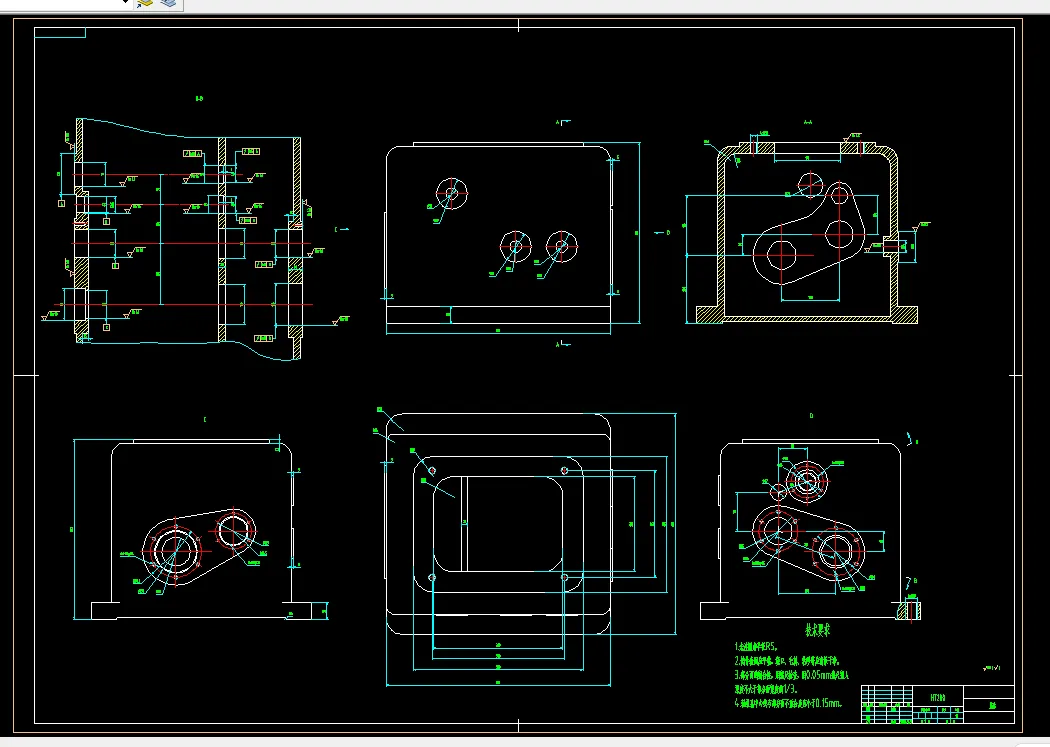

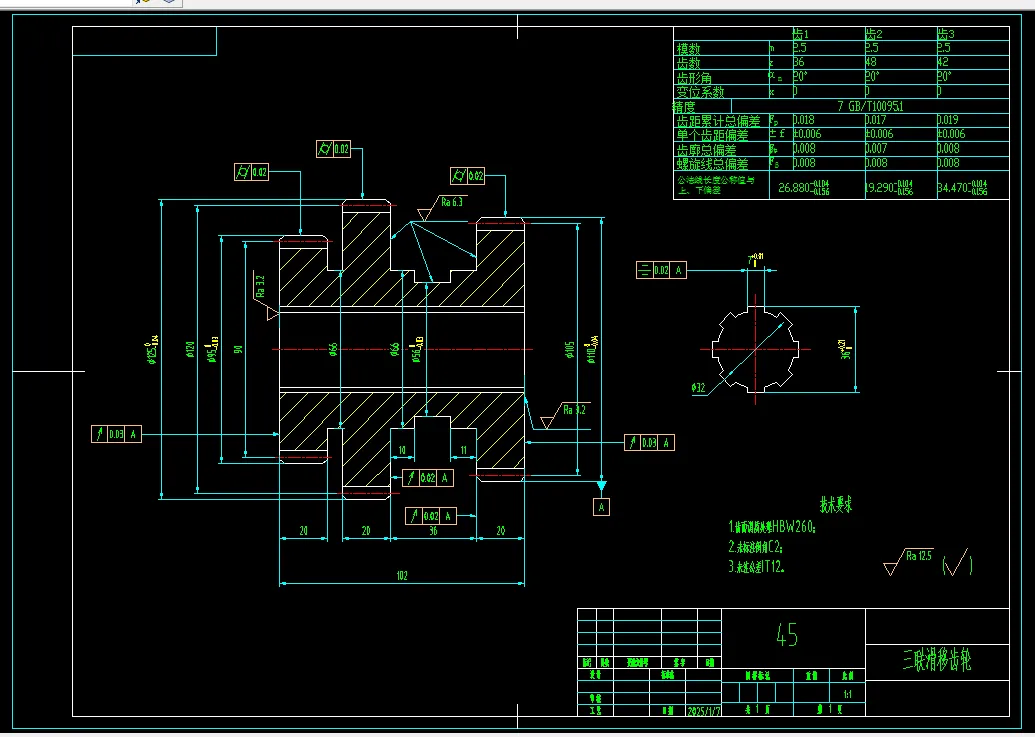

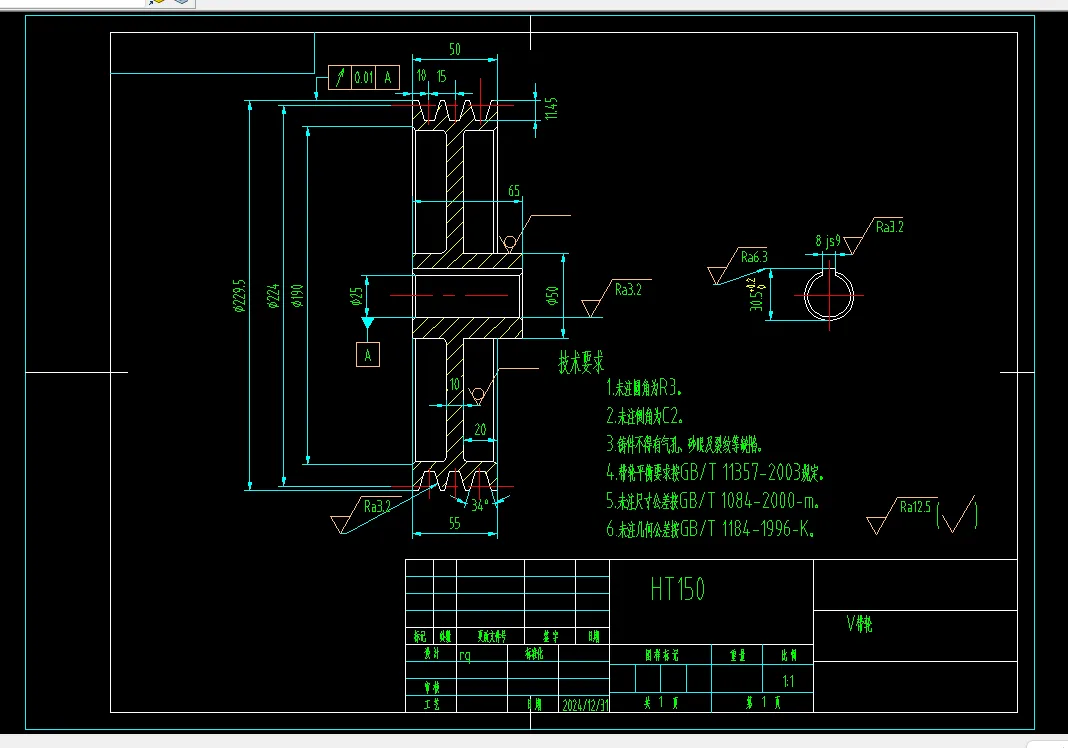

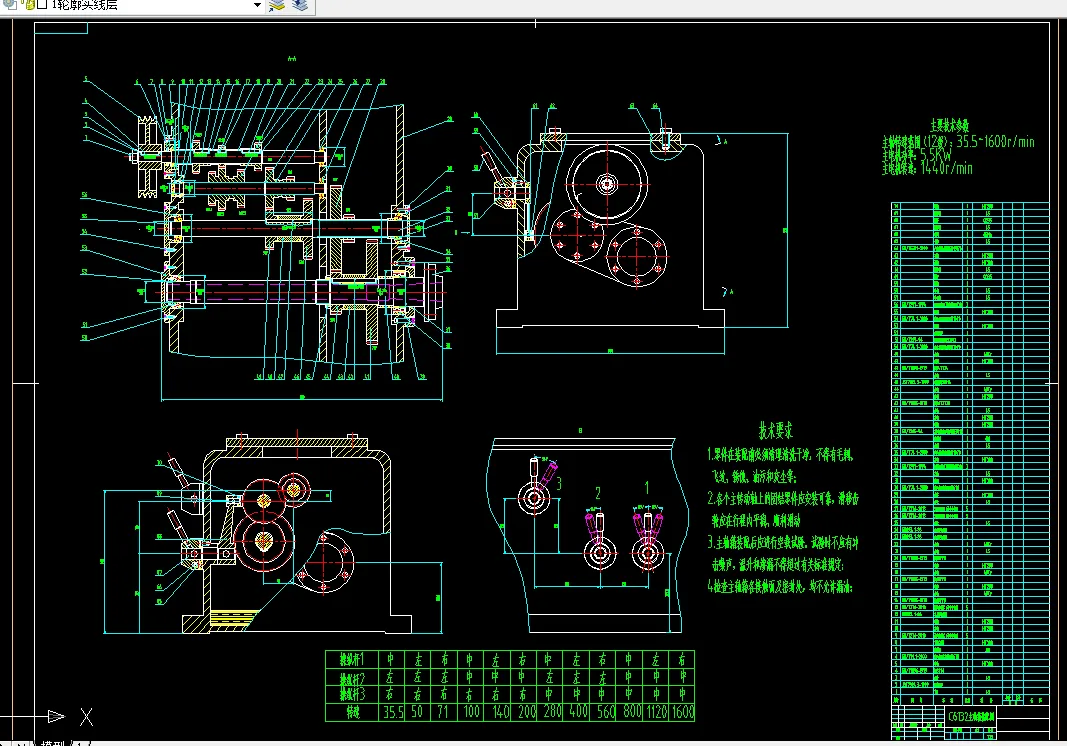

CAD版本图纸，共4张

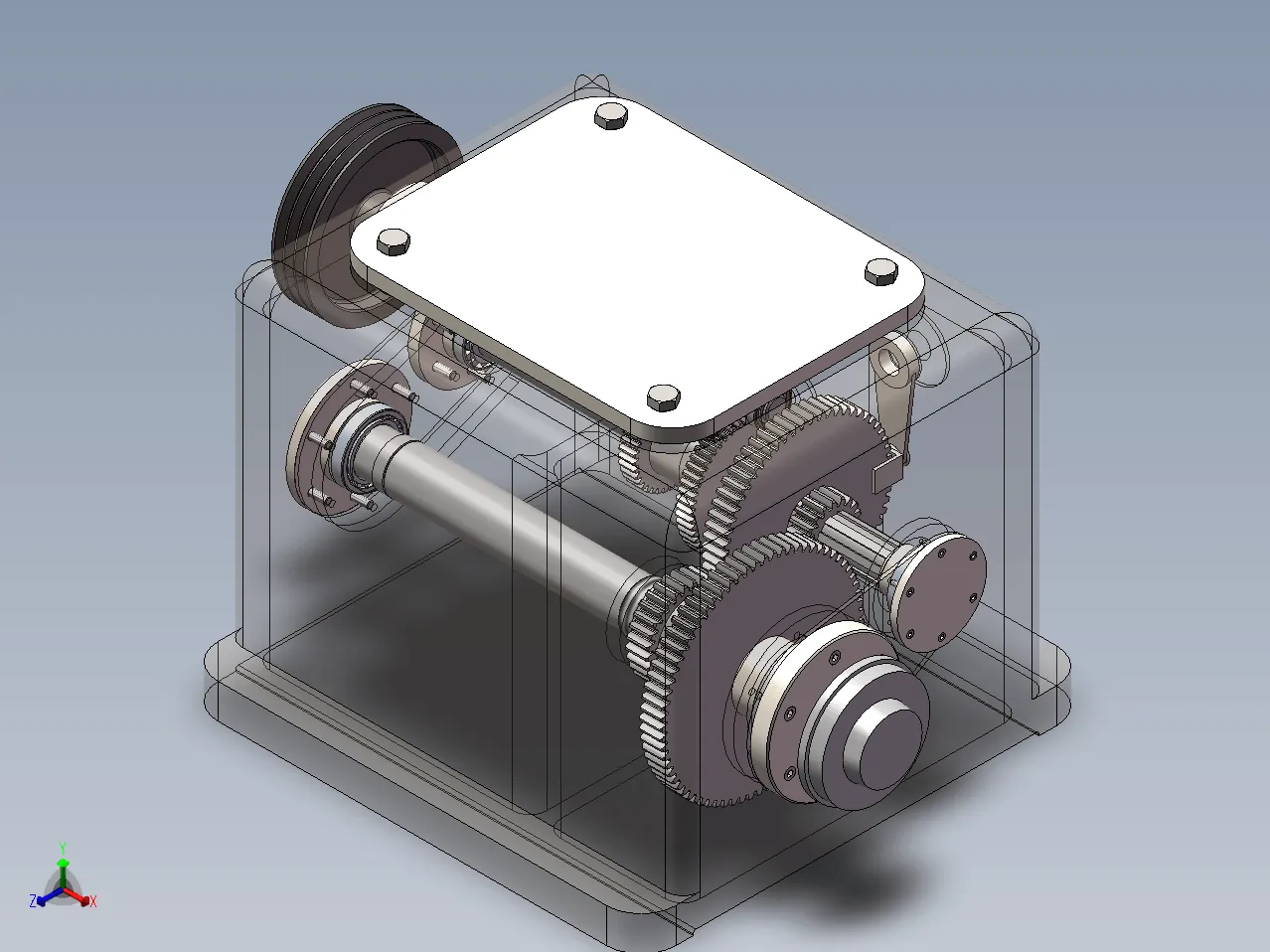

SW三维图1套

摘要

本设计说明书根据课程设计要求，结合C6132普通车床的实际应用需求，详细设计了其12级主传动系统。C6132车床广泛应用于车外圆、车端面、镗孔等加工工艺，具有较高的加工精度和良好的稳定性。车床可进行车削、钻孔、铰孔等多种加工功能，适用于大批量生产及精密加工，精度通常为IT9~7级，表面粗糙度可达到Ra=6.3~1.6μm。

本设计重点分析了C6132车床的主传动系统，并提出了12级变速的设计方案。通过对变速箱、主轴及其传动机构的综合分析，选择了合适的传动方式和结构形式，以确保车床在不同工况下的高效稳定运行。设计过程中，通过精确计算与校核，合理选定了主传动系统中各个零部件的材料、尺寸与结构，确保系统的可靠性与耐用性。

在设计中，重点优化了变速箱内的轴、齿轮和箱体，采用滑移齿轮变速机构，实现车床主轴12个不同转速范围，满足不同加工需求。这一设计提高了加工的灵活性，保证了动力传递效率。同时，通过合理缩短主传动系统的轴向尺寸并优化传动路径，减少了能量损失和机械磨损。

此外，设计还考虑了装配与维护便利性，提出了合理的保护与润滑方案，以确保系统的长期稳定运行和较低的维护成本。

通过综合应用动力学、结构力学及传动原理，本设计优化了C6132车床的主传动系统，提升了工作效率、加工精度和操作灵活性，为车床的长期使用提供了可靠技术支持。

该设计为C6132车床主传动系统提供了科学可行的方案，也为类似车床系统设计提供了有益参考。

关键词　车床；主传动；变速；设计

目录

摘要 I

Abstract II

目录 III

1 前言 1

1.1 设计内容及背景 1

1.2 12级变速主传动系统设计要求 1

1.3 主要设计参数 1

1.4 设计要求 1

1.5 设计步骤 2

2 车床参数的拟定 4

2.1 极限切削速度的确定 4

2.2 主轴极限转速的确定 4

2.3 主轴转速级数Z和公比φ的确定 4

2.4 主电动机的选择 5

3 主传动系设计 7

3.1 主传动方案的设计 7

3.1.1 传动方式的确定 7

3.1.2 确定传动顺序及传动副数目 7

3.1.3 确定扩大顺序 7

3.1.4 绘制结构网 8

3.1.5 分配各级传动比 8

3.1.6 转速图的绘制 9

3.2 齿轮齿数的确定 10

3.3 验算转速误差 11

3.4 传动系统图的绘制 12

4 传动件的设计 13

4.1 带轮的设计 13

4.1.1 选择带型 13

4.1.2 确定带轮基准直径并验算带速 13

4.1.3 确定带长和中心距并验算小带轮包角 13

4.1.4 确定V带根数Z 14

4.1.5 确定初拉力及压轴力 14

4.2 轴的设计 15

4.2.1 各轴的计算转速 15

4.2.2 确定各传动轴最小直径和所传递的功率 15

4.3 主轴轴径的确定 16

4.4 齿轮的设计 17

4.4.1 齿轮模数的估算 17

4.4.2 齿轮模数的验算 18

4.4.3 齿宽的选择 20

4.4.4 齿轮校核 20

4.5 轴的校核 24

4.5.1 I轴强度校核 24

4.5.2 Ⅱ轴强度校核 26

5 结构设计 29

5.1 带轮的结构设计 29

5.2 齿轮的结构设计 30

5.3 轴的结构设计 30

5.4 操纵机构的设计 31

5.5 箱体的设计 32

6 轴承和键的选取和校核 33

6.1 轴承 33

6.1.1 一般传动轴上的轴承选择 33

6.1.2 轴承的校核 33

6.2 键 34

6.2.1 普通平键的选择 34

6.2.2 花键的选取 34

6.2.3 键的校核 34

7 成本分析 36

7.1 材料成本 36

7.2 加工成本 36

7.3 外购件成本 36

7.4 装配成本 37

结论 38

参考文献 39
