作品包括：

Word版说明书1份，约12000字

任务书一份

开题报告一份

外文翻译一份

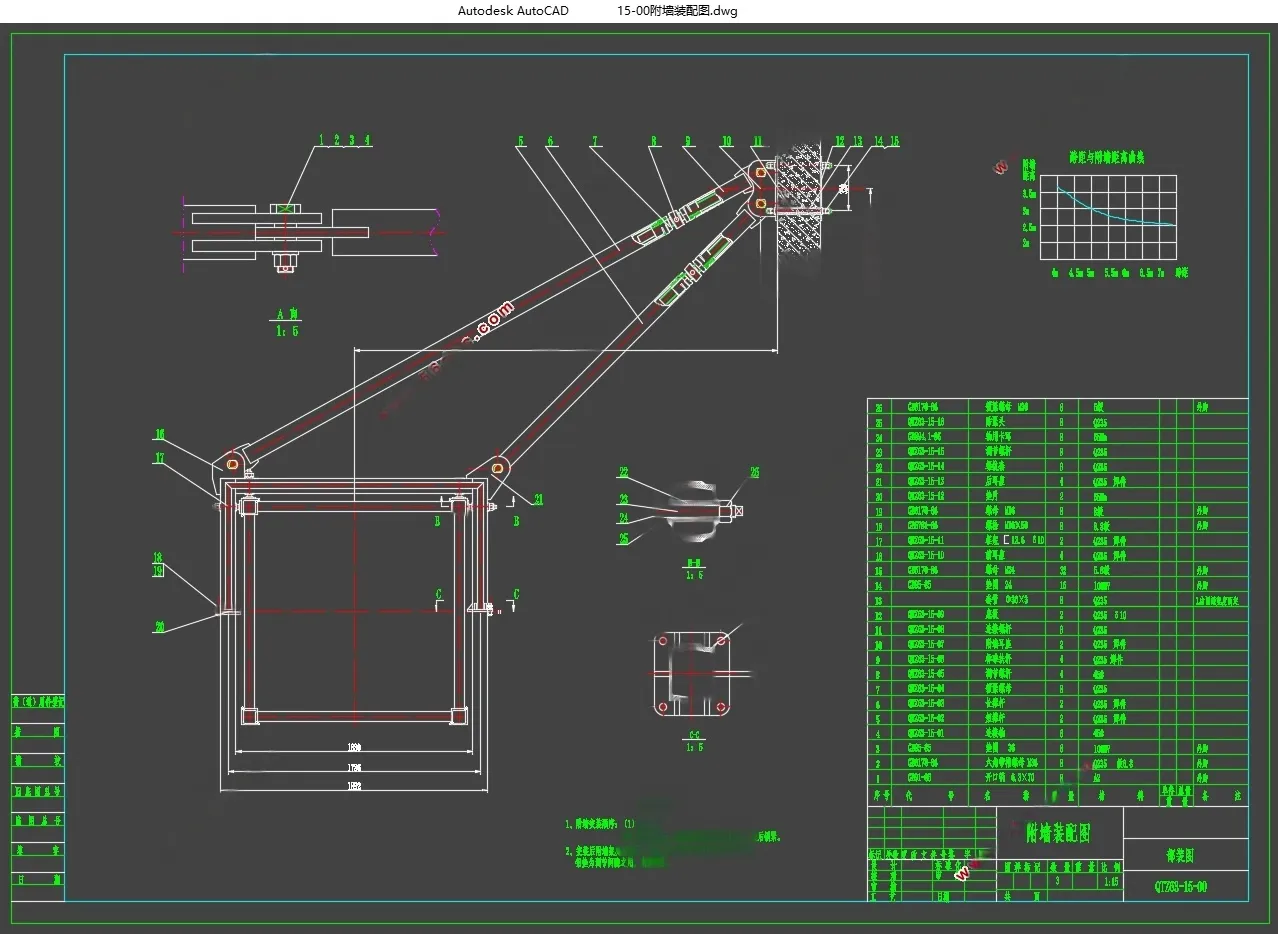

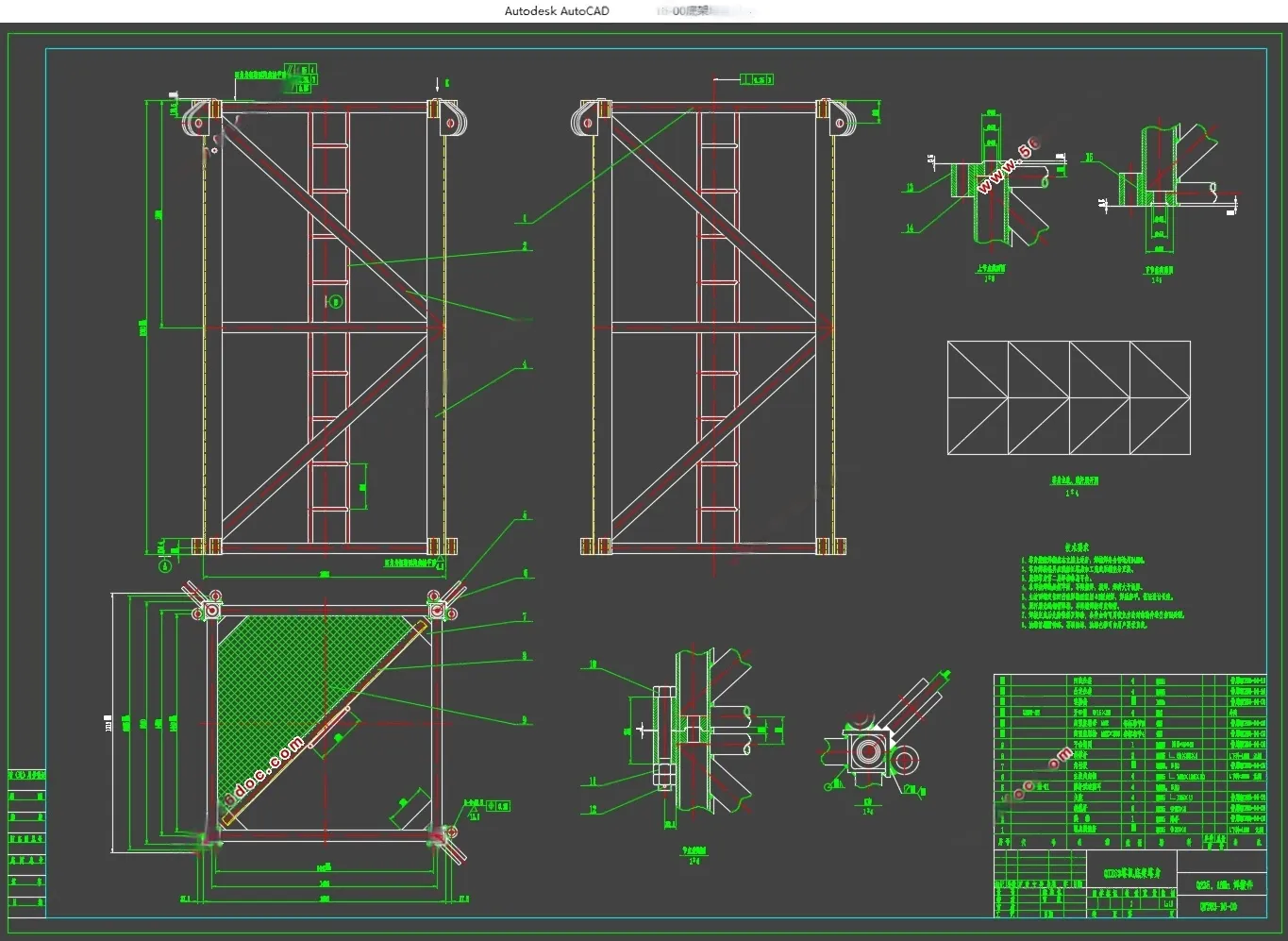

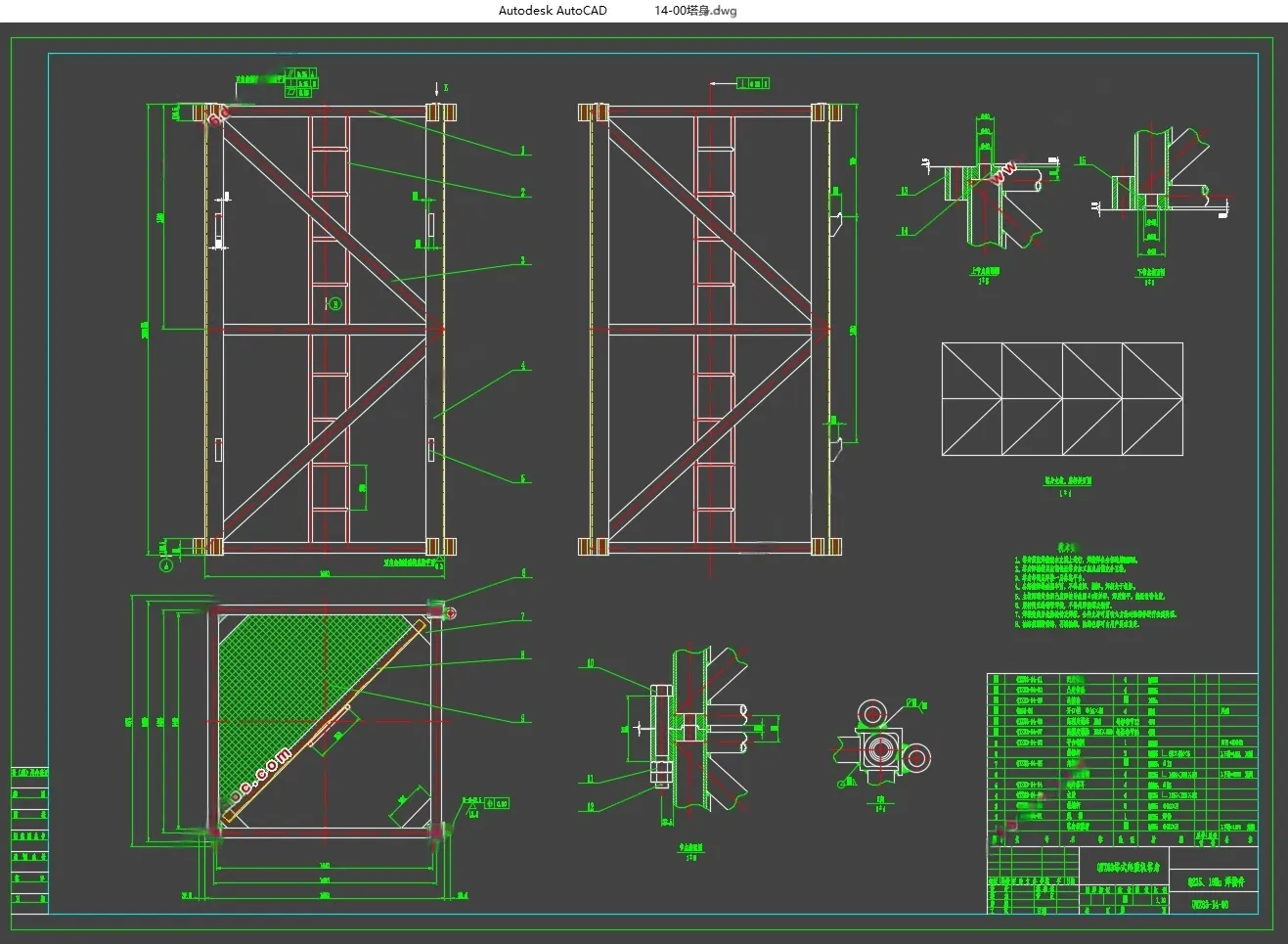

CAD版本图纸，共38张

摘要

本设计题目是对63T-M平头塔式起重机塔身及回转机构的设计,该塔机为水平臂架、小车变幅、上回转自升式多用途塔机。平头塔机没有塔头和拉杆是它最显著的结构特征，这也是平头塔得名的由来。设计内容主要包括塔身及附墙的方案设计、塔身的金属结构计算等。本文首先对平头塔式起重机的发展及现状做出了阐述，并重点介绍了平头塔式起重机的优缺点；然后运用所学专业知识对附墙进行设计：对塔机的附墙进行介绍，并对附墙进行了设计与计算，计算出附墙的受力情况；对塔身进行设计：确定塔身的截面形式，对塔身进行截面特性计算、内力计算、稳定性计算，设计出符合要求的平衡臂；最后对整机的抗倾翻稳定性进行验算：对塔机在五种工况下进行抗倾翻稳定性校核，得出塔机满足稳定性的要求。

关键词：平头塔式起重机；塔身；附墙；稳定性

目 录

ABSTRACT    2

1前 言    3

1.1 平头塔式起重机的概况    3

1.2 平头塔机的优缺点    3

1.2.1优点    3

1.2.2缺点    4

1.3 选题背景及研究意义    5

2.1 塔机的主要技术参数    7

2.2 起重机的工作级别    8

2.3 机构的工作级别    8

2.4 起升机构选型    8

2.5 变幅机构选型    10

2.6 回转机构选型    10

3.1活动载荷与固定载荷共同作用并考虑起升的动载系数    12

3.2上部结构与起升载荷的风载荷    12

3.3塔身产生的载荷    13

3.4塔身内力合成    14

3.5塔身的几何特性参数    23

3.6塔身强度计算    25

3.7整体稳定性计算    27

3.8塔身整体静刚度计算    29

3.9 塔身连接螺栓计算    30

4.2非工作状态下附墙杆计算    33

4.4 QTZ63对称式附墙杆内力比较分析    34

4.5附墙杆稳定承载力计算    35

5抗倾翻稳定性    36

5.1验算工况    36

5.2抗倾翻稳定性校核    36

5.2.1基本稳定性    37

5.2.2 动态稳定性    39

5.2.3暴风侵袭稳定性    40

5.2.4突然卸载稳定性    40

5.2.5安装拆卸稳定性    40

5.3 地面压应力验算:    42

总 结    43

致 谢    44

参考文献    46
