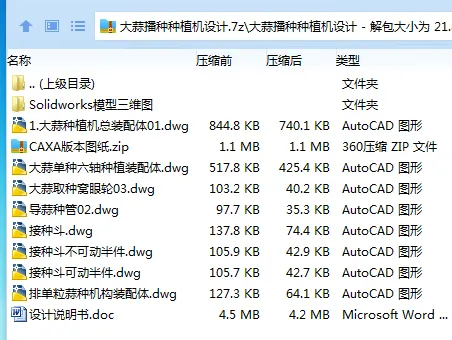

作品包括

Word版设计说明书1份，共38页，约12000字

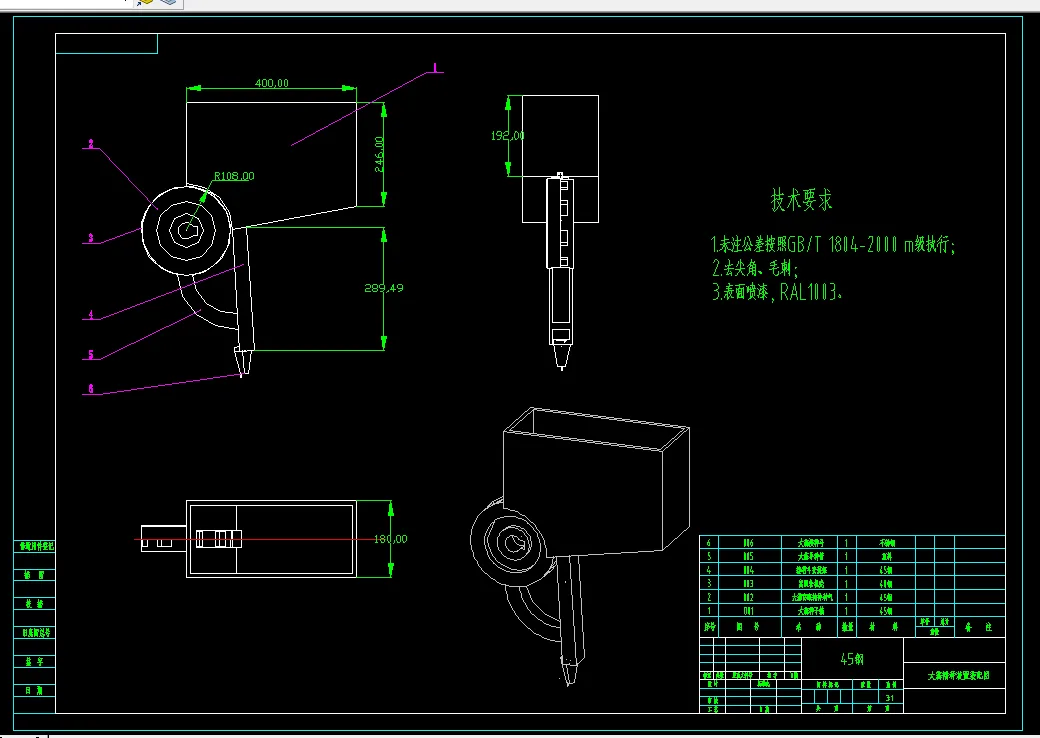

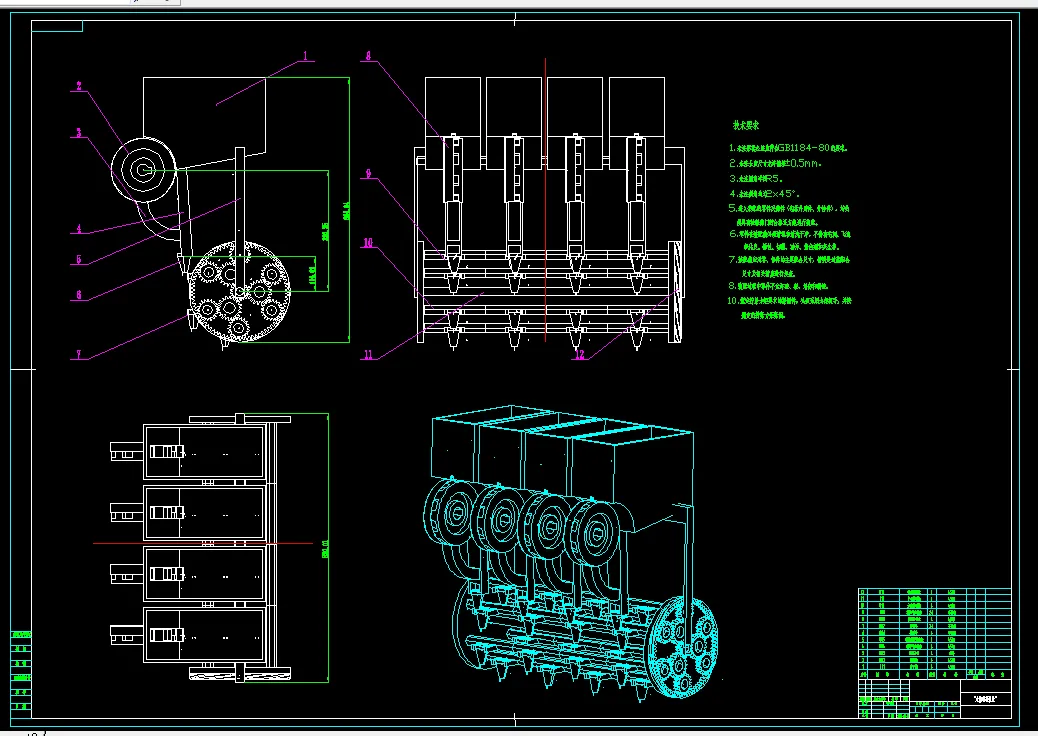

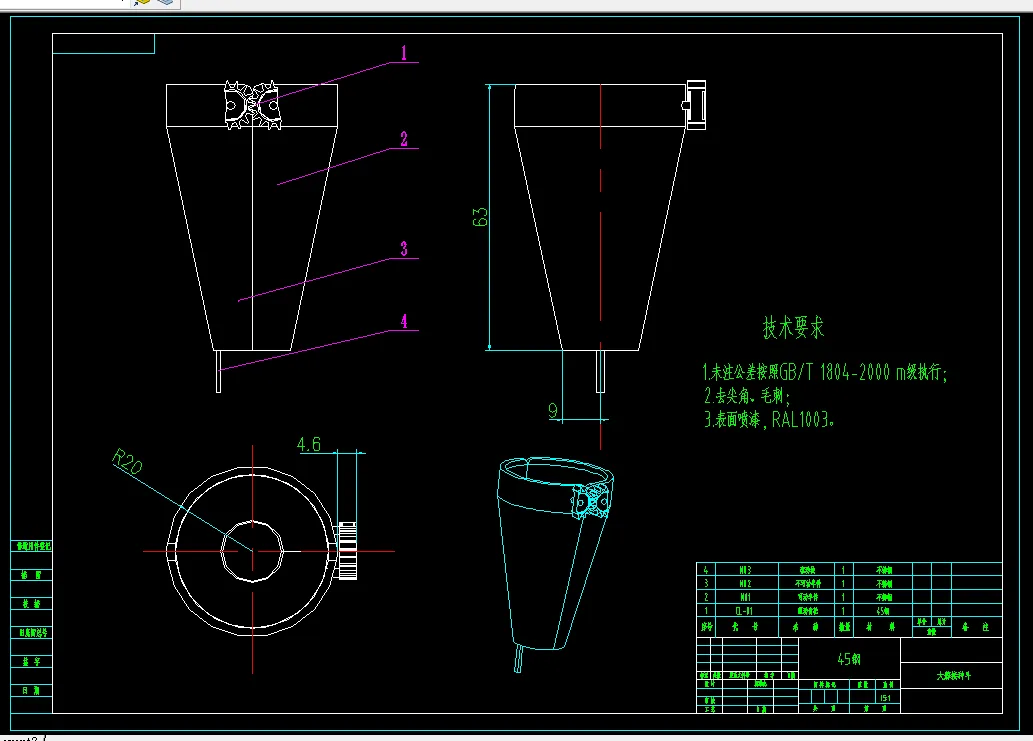

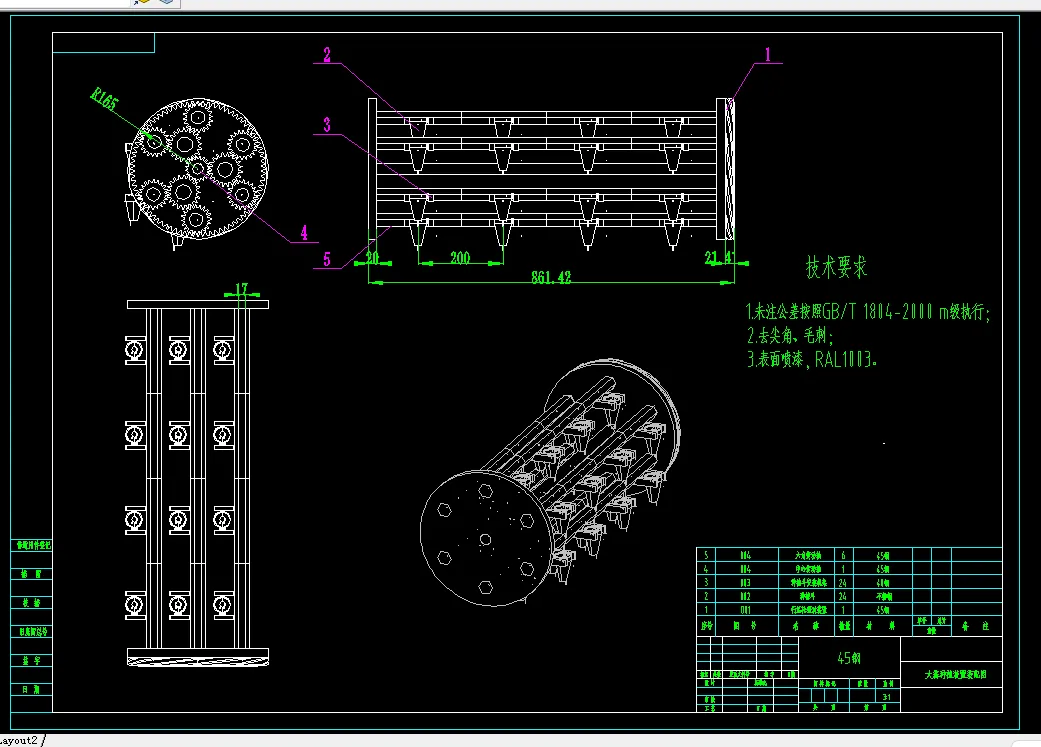

CAD版本图纸，共8张

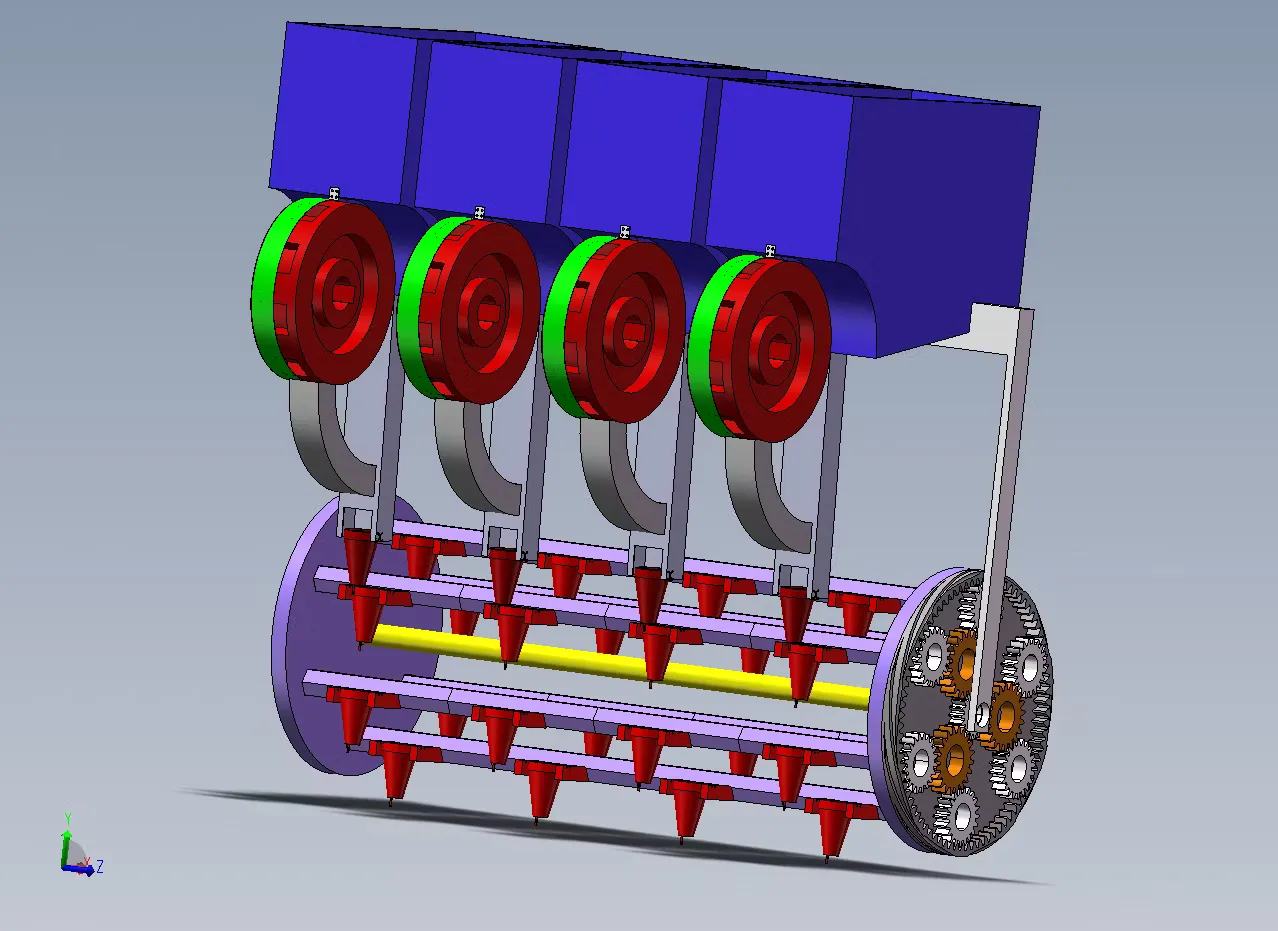

SW三维图一套

摘 要

我国大蒜种植面积世界最广，大蒜需求量大，大蒜具有较高的产业价值。尤其是近几年来 ，我国整个大蒜种植产业的发展迅速，大蒜的地位上升，大蒜价格也直线上升。但我国目前大蒜种植方式落后，还处于机械化水平较低的人工点播状态，蒜农劳作较辛苦。为减轻蒜农劳动负担，同时提高大蒜种植效率和大蒜栽植质量，大蒜种植机械化已成为未来大蒜种植方式的发展趋势。

大蒜蒜瓣形状不规则，大蒜取种、排种、播种相关机械设计是设计过程中的重点。主要解决解决大蒜如何精密取种和播种过程中蒜瓣入土后朝向问题。本文在分析了现有的大蒜种植机械的排种和种植装置优劣的基础上，采用了新型的窝眼轮排种装置和六轴行星轮种植机构。窝眼轮排种装置能有效的进行精密取种，采用了接种斗和种植斗相配合的机械装置有效解决了大蒜种植过程中的鳞芽朝向问题，使蒜种入土后保持直立状态。根据蒜瓣外形特点，和实际工作要求，经过计算与验证，设计关键零部件的尺寸。然后运用Solidworks建模软件，对重要机构建模，并进行装配，查看仿真结果。

仿真分析结果表明，整机关键机构设计结构简单，工作可靠，可达到理想效果，希望能为大蒜种植业机械化发展一些帮助。

关键词：大蒜种植机械；排种装置；种植机构

目录

摘 要 I

Abstract II

第一章 绪论 1

1.1研究的目的与意义 1

1.1.1 大蒜的功效及营养成分 1

1.1.2 大蒜产业的经济价值 1

1.1.3 大蒜种植的农艺要求 2

1.2 大蒜种植机械化的优势及其前景 3

1.2.1大蒜种植机械化的优势 3

1.2.2大蒜种植机械化的发展前景 4

1.3 主要解决问题 4

1.4 国内外研究现状 4

1.4.1 国内研究现状 4

1.4.2 国外研究现状 5

第二章 设计方案选择 7

2.1 本文主要内容 7

2.2 采用现代设计方法 7

2.3 设计流程图 8

第三章 大蒜种植机械排种装置设计 9

3.1 蒜瓣外形尺寸测量与外形分析 9

3.1.1蒜瓣尺寸测量 9

3.1.2 蒜瓣外形分析 9

3.2 排种装置方案选择 10

3.3 窝眼轮式排种装置设计 12

3.3.1 窝眼轮的参数设计 12

3.3.2 种子箱的设计 13

第四章 大蒜种植机械种植装置设计 15

4.1 蒜瓣蒜尖定向控制机构方案选择 15

4.1.1 蒜种定向方案选择 15

4.1.2 接种斗种植斗方案分析 15

4.1.2 蒜瓣在接种斗和种植斗之间运动过程分析 16

4.2 种植装置设计与计算 17

4.2.1 种植机构方案选择 17

4.2.2 行星轮反转驱动机构计算 19

4.2.3 种植斗设计与其运动轨迹分析 22

第五章 仿真分析 25

5.1 Solidworks软件介绍 25

5.2 建立重要零件三维模型 25

5.3 各零部件之间的装配 25

第六章 总结与展望 28

6.1 总结 28

6.2 展望 28

参考文献 29

致 谢 31
