作品包括：

Word设计说明书1份

任务书一份

开题报告一份

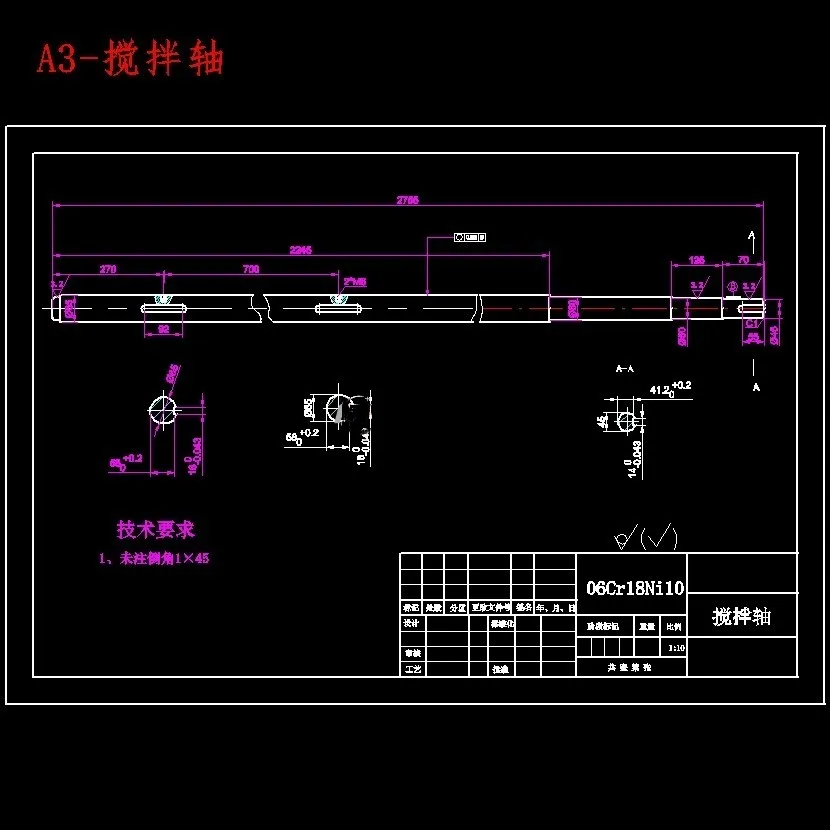

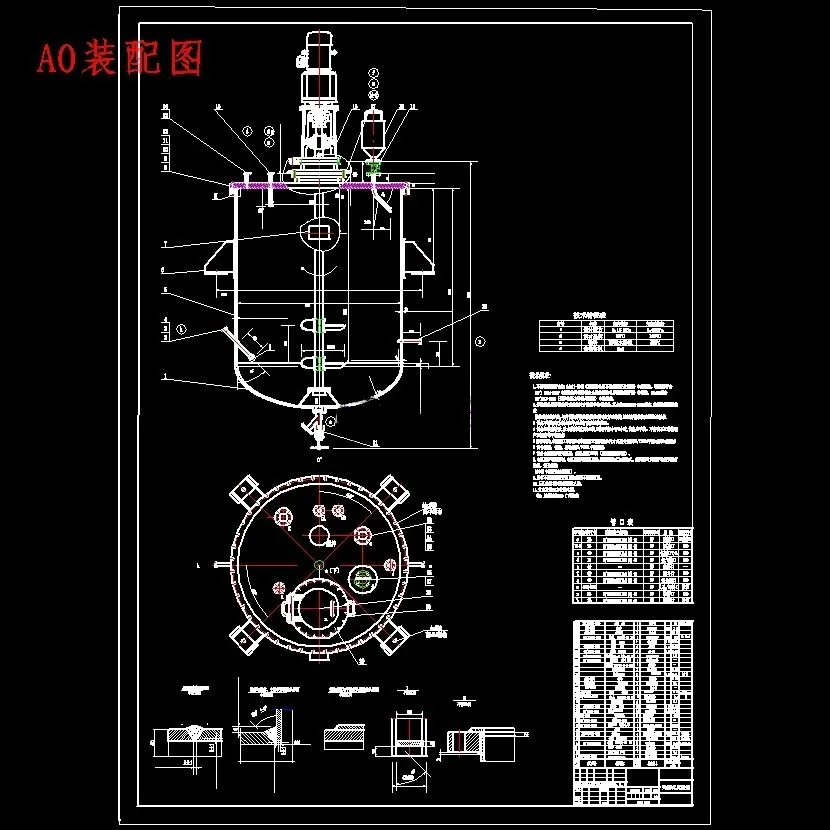

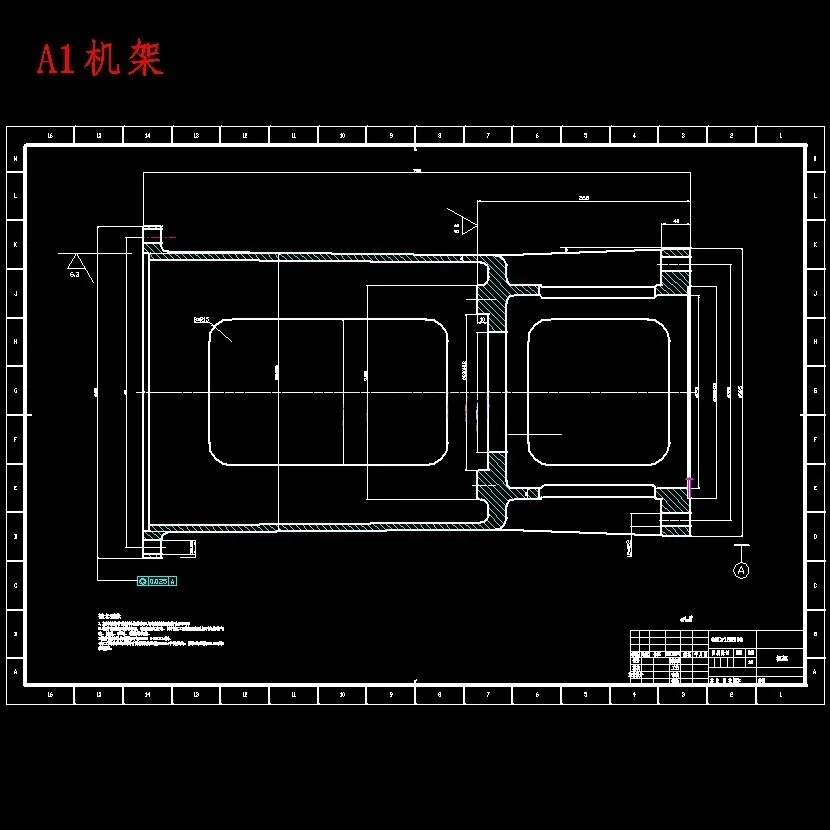

CAD版本图纸，共10张

摘要

夹套反应釜是化学过程装备中的常见设备，它具有耐高温，耐腐蚀，生产能力大的特点，被广泛应用于合成塑料，合成橡胶，合成纤维，农药，颜料，树脂，化肥等工业。而夹套反应釜分为反应釜的罐部和夹套两部分，它的主体由封头和筒体构成，多为中、低压压力容器。混合设备是一种混合设备，它是一种混合设备，它的形状一般取决于生产过程。所述的驱动机构是用来驱动所述的搅拌器，所述的驱动机构主要由电机，减速机构，耦合机构，传动轴等构成。轴封是一种动力式的密封件，它通常是由机械或填充物组成的。 本文针对药物水溶液反应需求设计一款3m3的反应釜，由于夹套反应釜的内部压力较大，设计一款高可靠性的反应釜具有重要意义。本文基于GB150、JB4732等标准设计一款针对药物水溶液的反应釜，通过对国内外文献中设计方法的研究，展开总体方案设计，并通过结构设计确定了罐体几何尺寸，包括筒体、封头、筒体高度等，确定夹套尺寸并对筒体和封头进行了强度校核，来满足反应釜安全性要求，此外还对反应釜内压和外压进行计算，对反应釜搅拌装置进行校核，选择对应驱动电机和接口零部件。 在这次夹套式反应釜的设计过程中，我重新学习了机械电子工程专业的相关知识，并自主学习，通过了一些化工设备的相关知识来计算其中的参数和设计反应釜的尺寸大小，选取合适的电机和零配件并通过几个月的学习，让自己可以正确选材和计算数据，使其决定了该设备的运转的基本要求。
