作品包括：

Word设计说明书1份

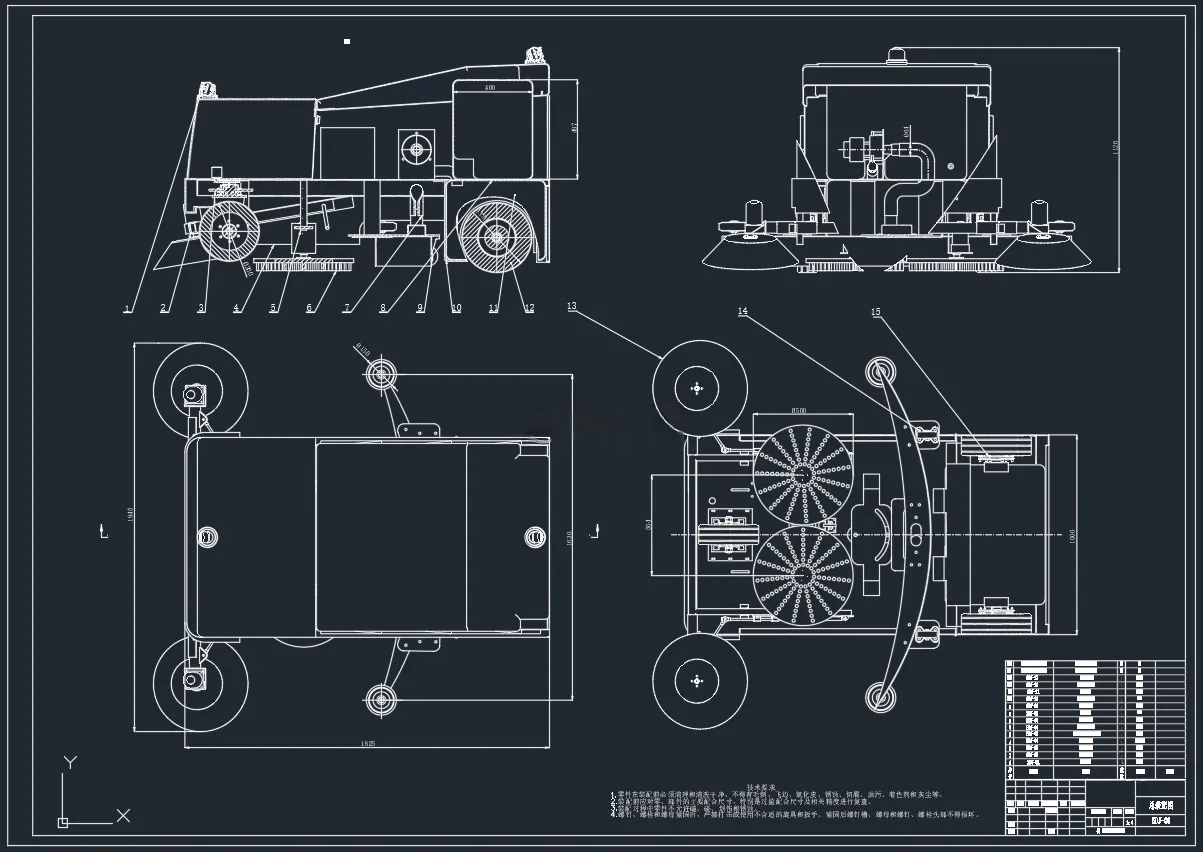

CAD版本图纸，共11张

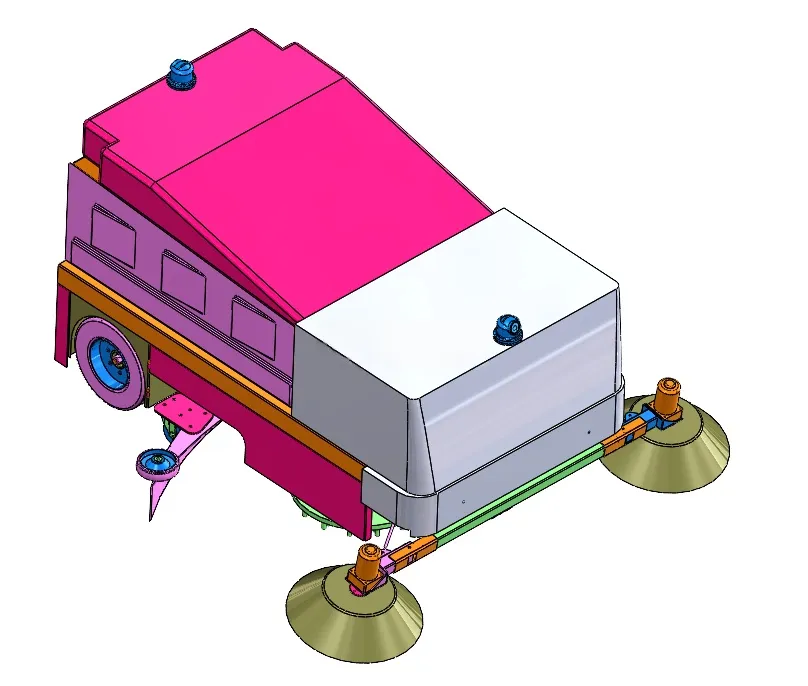

SW三维图一套

摘要

在城市支路还有园区道路这些地方，传统的清扫设备用起来效率不高，还会留下不少清扫死角，传动过程里的损耗也比较大，针对这些问题，我做了道路清扫洒水一体机清扫装置的结构设计，在调研过国内外相关设备的设计情况之后，慢慢确定了这次设计的目标和主要需求，再结合机械设计的相关知识和强度校核的办法，把清扫装置、行走机构还有吸尘装置都做了整体设计和参数调整，最后定下来主刷转速是120rmin，直径500mm，边刷转速200rmin，直径300mm，整体清扫宽度能达到800mm；电机选用的是SPG系列24V直流电机，主刷电机搭配的减速比为25，输出扭矩30.38Nm，边刷电机搭配的减速比为15，输出扭矩18.22Nm，对关键部件做强度校核之后可以发现，主刷轴弯扭合成的当量应力不超过150MPa，边刷轴弯曲正应力为34.8MPa，这些数据都能满足实际使用的要求，吸尘装置可以达到2080Pa的负压，风量为12.96mmin，行走机构满载时质量为170kg，实际运行总阻力为237.4N，整体运行起来还算稳定可靠，这款设计比较适合中小型道路的清扫工作，既考虑了作业效率也控制了成本，把传统设备存在的主要问题都解决掉了，同时也能看出来核心部件自主研发能力还有不足，这部分也能给之后的优化改进提供一些参考方向。 关键词：道路清扫洒水一体机；清扫装置；行走机构；吸尘装置
