作品包括：

Word设计说明书1份

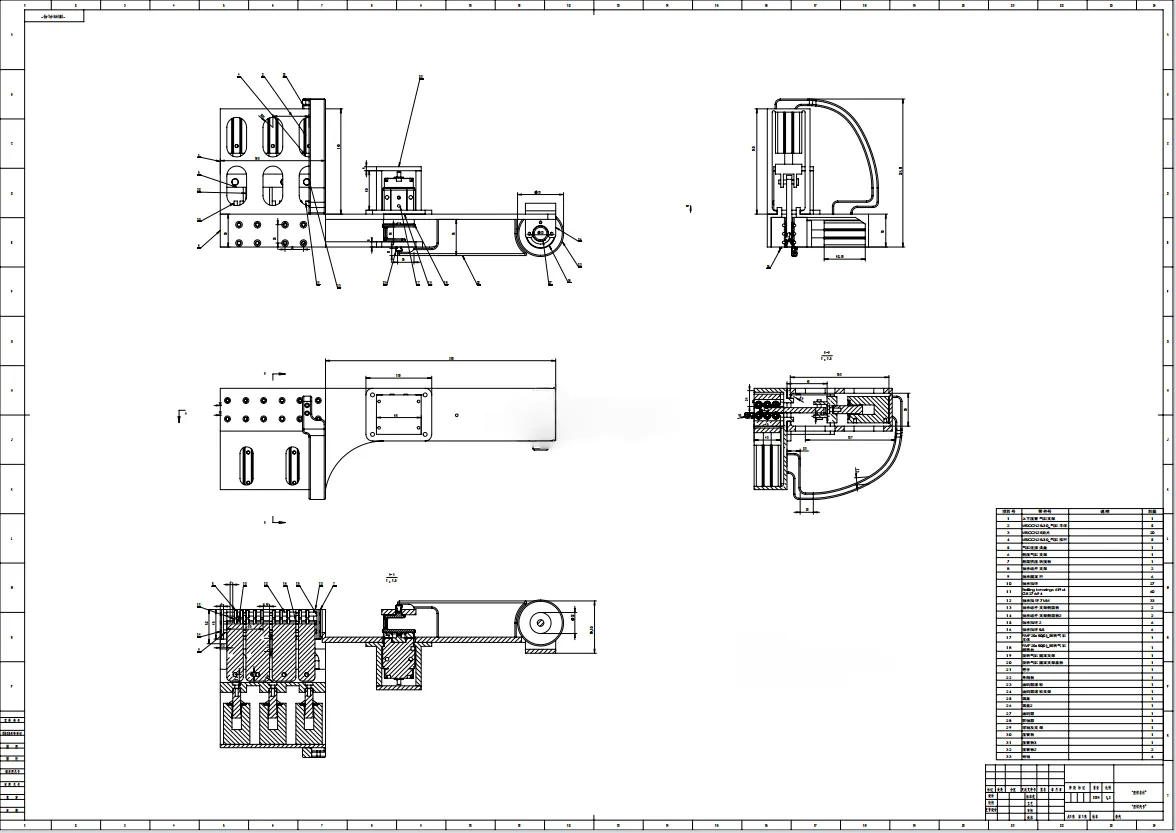

CAD版本图纸，共3张

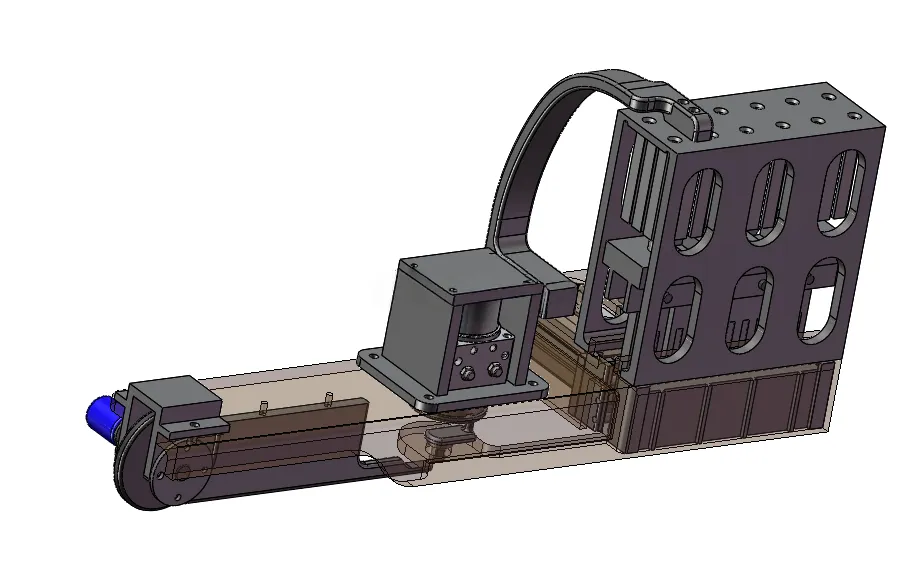

SW三维图一套

摘要

粮仓是粮食储存的重要设施，它的气密性和防尘性会直接影响到粮食的质量和安全。粮仓中的管道和槽体连接处是气体和粉尘泄漏的主要部位，因此设计一种高效、可靠的粮仓压管密封设备具有重要意义。本文针对粮仓压管密封的需求，设计了一种基于气动技术的粮仓压管密封设备机械系统，旨在实现自动化、高精度的密封作业，提升粮仓的气密性和防尘性能。 本文首先分析了粮仓压管密封的技术需求，结合气动技术和机械设计原理，提出了粮仓压管密封设备机械系统的整体设计方案。该系统主要由气动执行机构、压膜工具、支撑结构组成。气动执行机构采用双作用气缸作为动力源，通过电磁阀控制气缸的伸缩运动，驱动压膜工具对管槽进行压合。支撑结构采用钢材焊接而成，具有较高的刚性和稳定性，能够承受压膜过程中的反作用力。 为验证设计的可行性，本文对气动管槽压膜工具进行了力学分析。通过计算气缸的推力和压膜工具的受力情况，确定了气缸的缸径和行程参数。分析表明，该系统能够在0.4-0.6MPa的气压下稳定运行，密封效果显著优于传统手工压膜方法。该系统的应用不仅适用于粮仓，还可推广至其他需要气密性处理的工业领域，具有广泛的应用前景。

关键词：粮仓；压管密封；气动；管槽压膜
