作品包括：

Word设计说明书1份

任务书一份

开题报告一份

文献综述一份

外文翻译一份

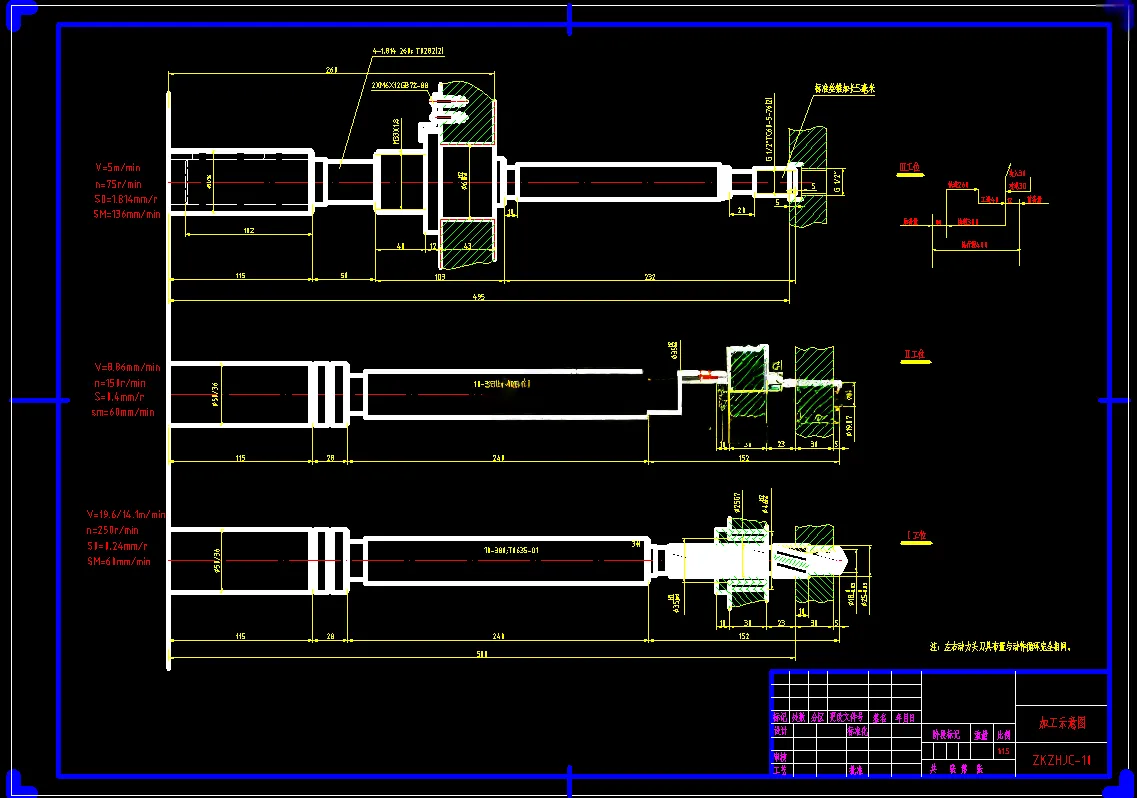

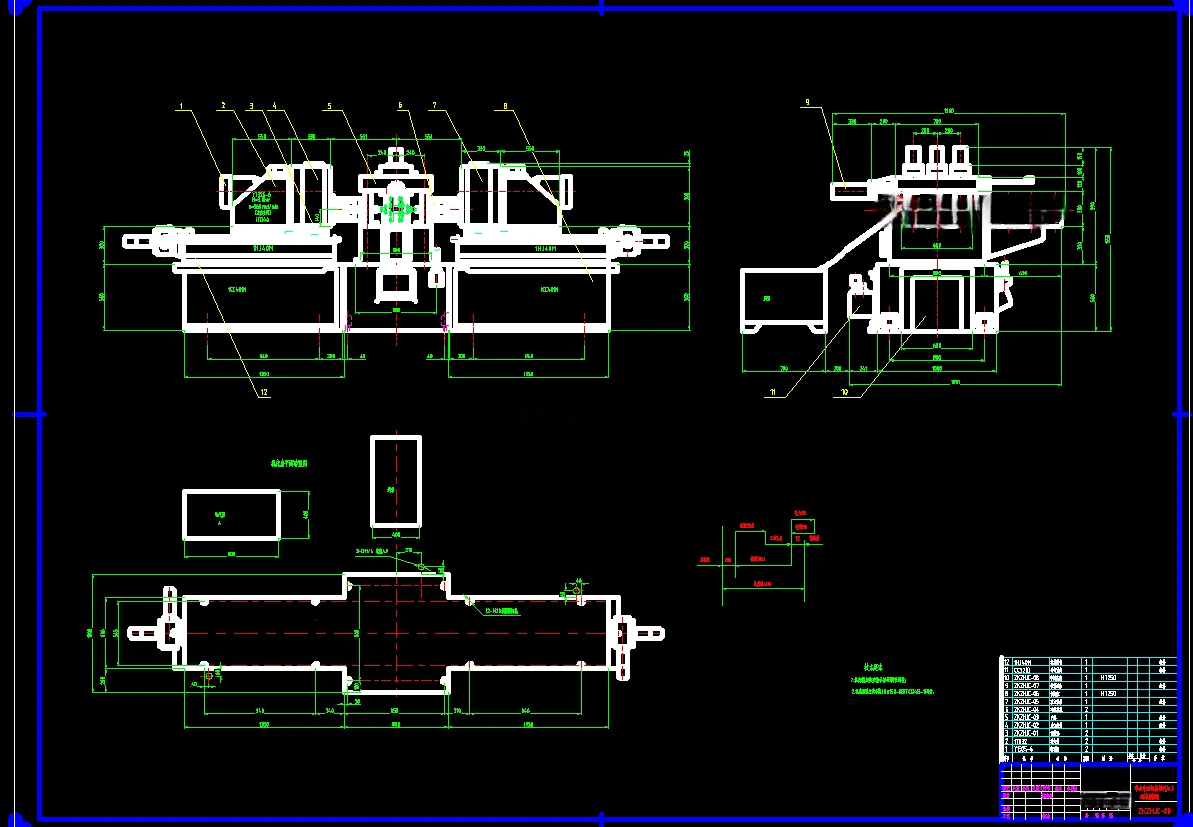

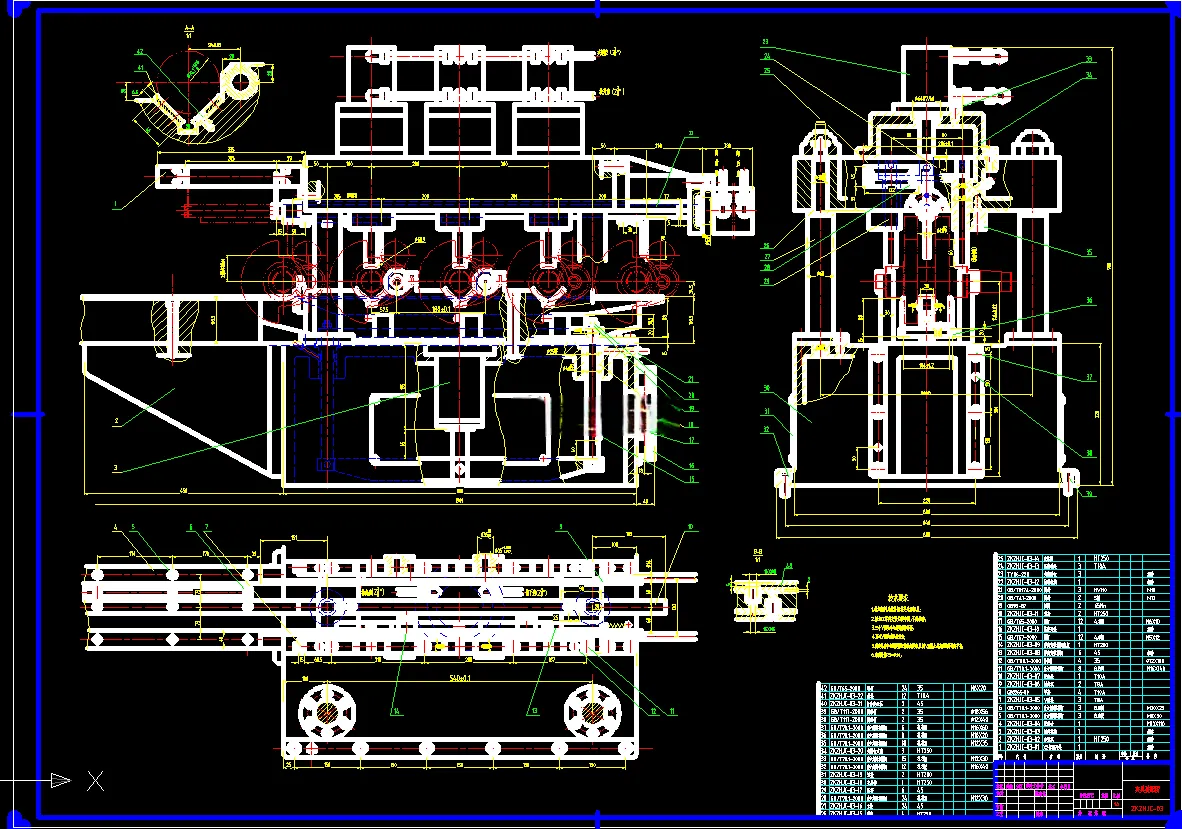

CAD版本图纸，共15张

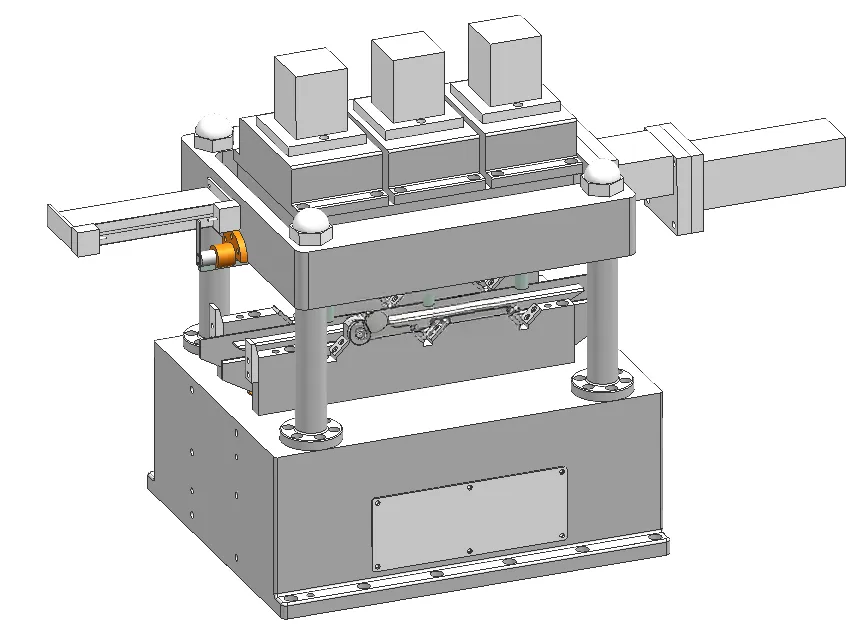

SW三维图一套

有限元分析文件一份

摘要

机床加工内容为两个G1/2"螺纹孔加工，要求其位置精度59.5(0~+0.1)mm，表面粗糙度Ra6.3μm，可以实现一次装夹进行三道工序的功能。为了提升生产效率和降低人工成本，设计了一种安全可靠、操作便捷的三工位双面卧式组合机床和液压驱动的夹紧装置。第一步，对柴油机曲轴零件进行详细分析，明确其生产纲领和加工要求，接着制定合理的工艺路线。第二步，完成机床切削用量的计算和确定刀具型号，然后确定动力部件和工作行程及机床联系尺寸，制作机床生产率计算卡。下一步，为G1/2″螺纹孔加工选择定位基准和确定夹紧方案，定位基准选择柴油机曲轴圆柱体轴线，辅助定位基础选择G1/2"孔的端面，夹紧方式采用液压油缸自动夹紧，夹压方向为竖直向下，夹压点有两个，分别在70.7对称圆柱面上，并增加必要辅助支撑，同时完成液压回路的设计。最后，结合UG软件完成机床夹具的三维建模，利用ANSYS软件对V型块和抬起板进行有限元分析，由此得以验证夹具设计的可行性。
