作品包括：

Word设计说明书1份

任务书一份

开题报告一份

文献综述一份

外文翻译一份

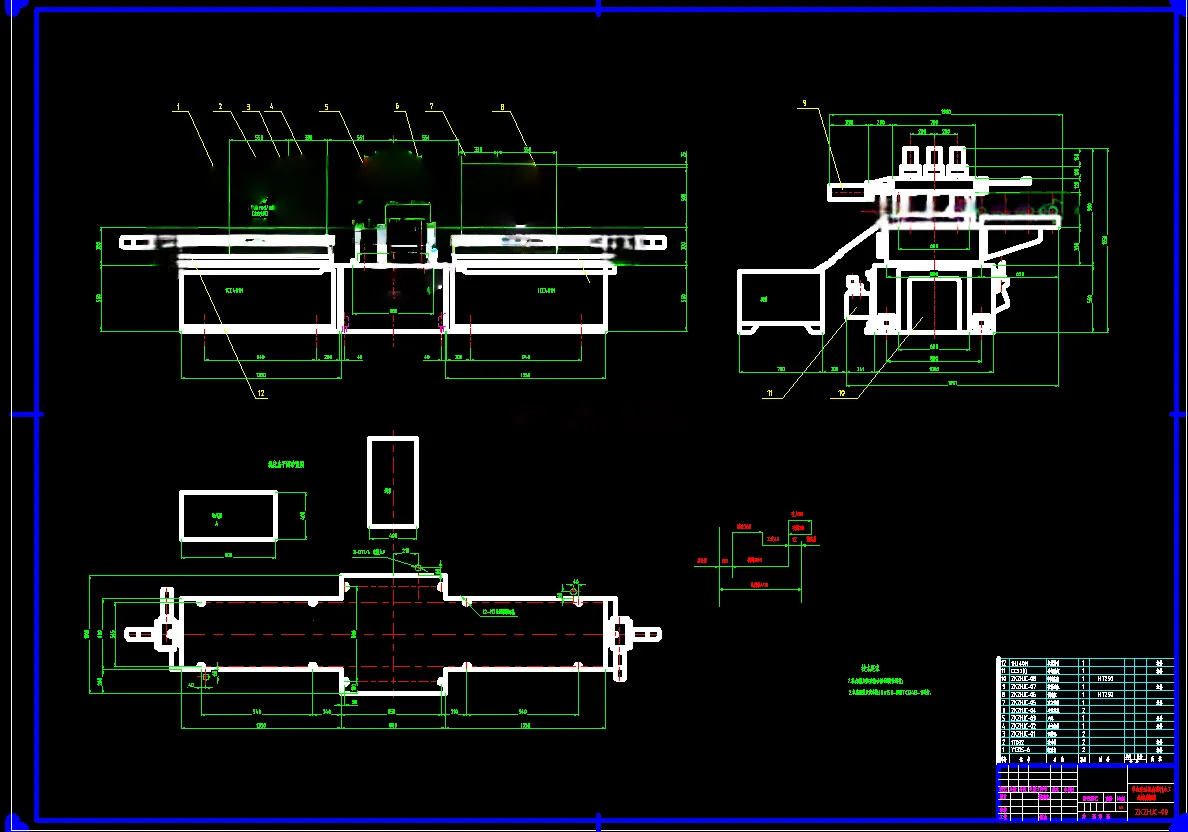

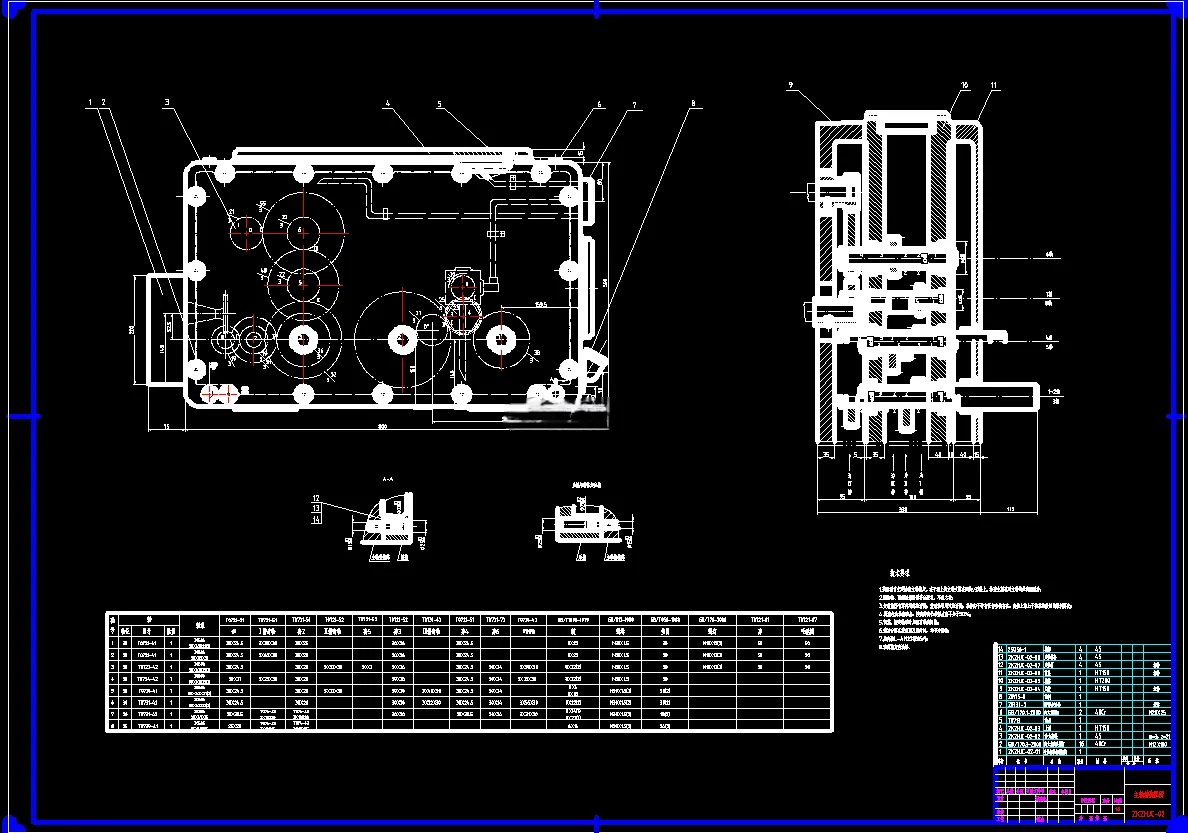

CAD版本图纸，共15张

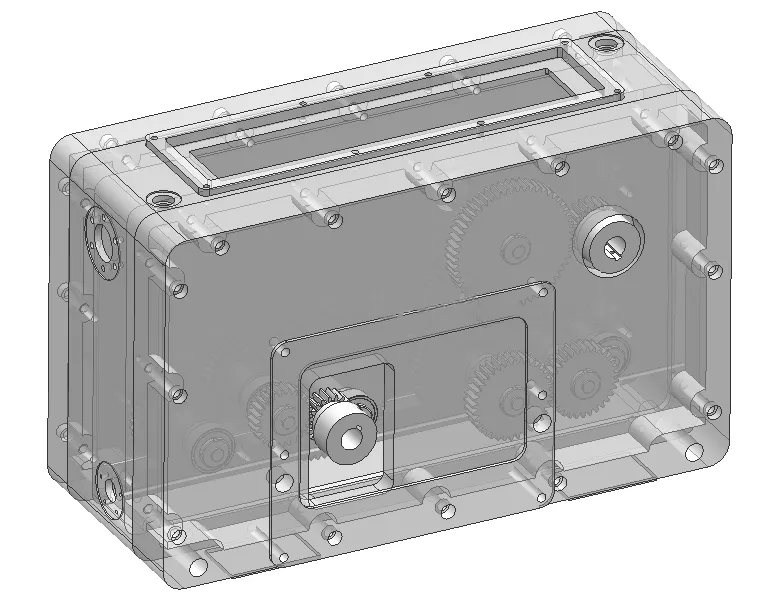

SW三维图一套

有限元分析文件一份

摘要

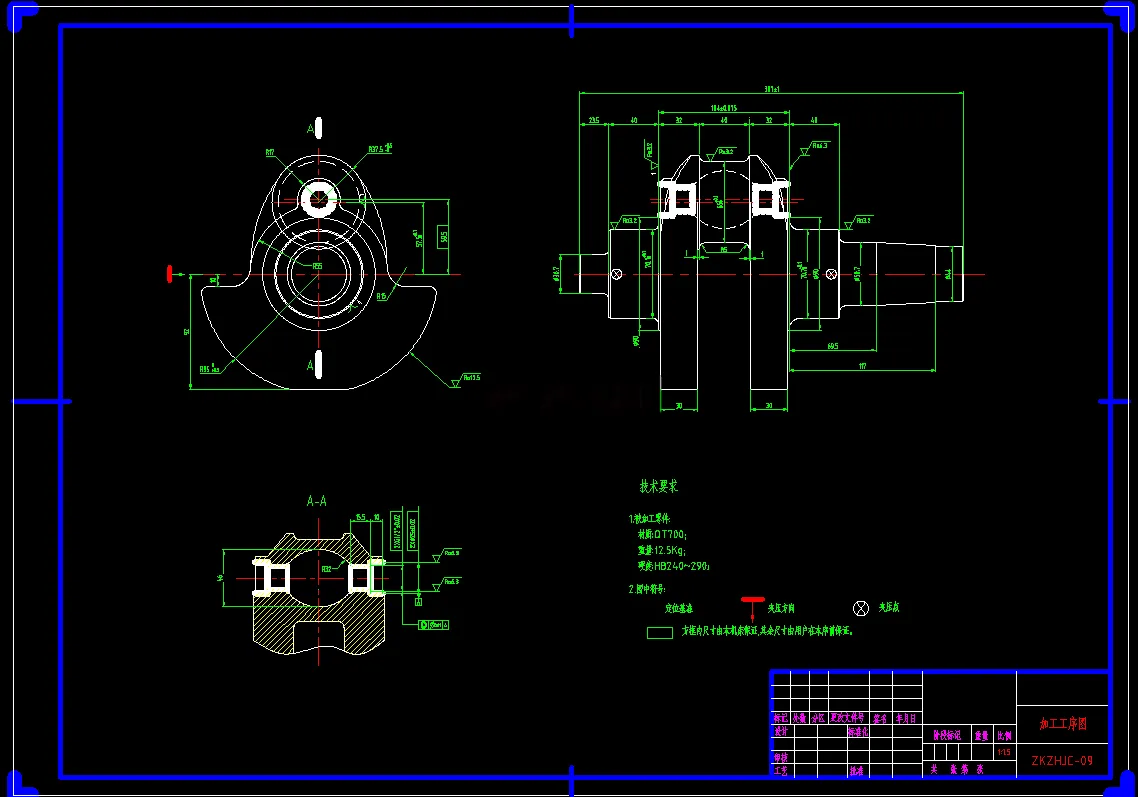

加工对象分别为：在曲轴的端面上钻孔18mm，深度30mm；扩孔19.07mm，深度30mm；攻丝G1/2″，深度15.5mm，由此完成两个G1/2"螺纹孔加工，要求其位置精度59.5(0~+0.1)mm，表面粗糙度Ra6.3μm。工作内容包括：结合生产要求制定曲轴加工路线，确定机床配置型式和总体设计方案，计算切削力、切削扭矩、切削功率和机床切削用量，确定机床联系主要联系尺寸等。设计主轴箱，包括传电动机的选择、传动比的分配和轴上零件的结构设计与强度校核。同时利用ANSYS软件分别对箱体、驱动齿轮这两个关键零件进行静力学分析，通过应力仿真证实了强度满足要求。主轴箱采取两个电动机，型号为Y100L1-4A，功率为2.2KW，输出轴转速为470r/min。其中一个驱动主轴1和主轴2，分别进行钻孔及扩孔工序，并带动油泵轴的运转；另一个驱动主轴3，完成攻丝的工序。
