作品包括：

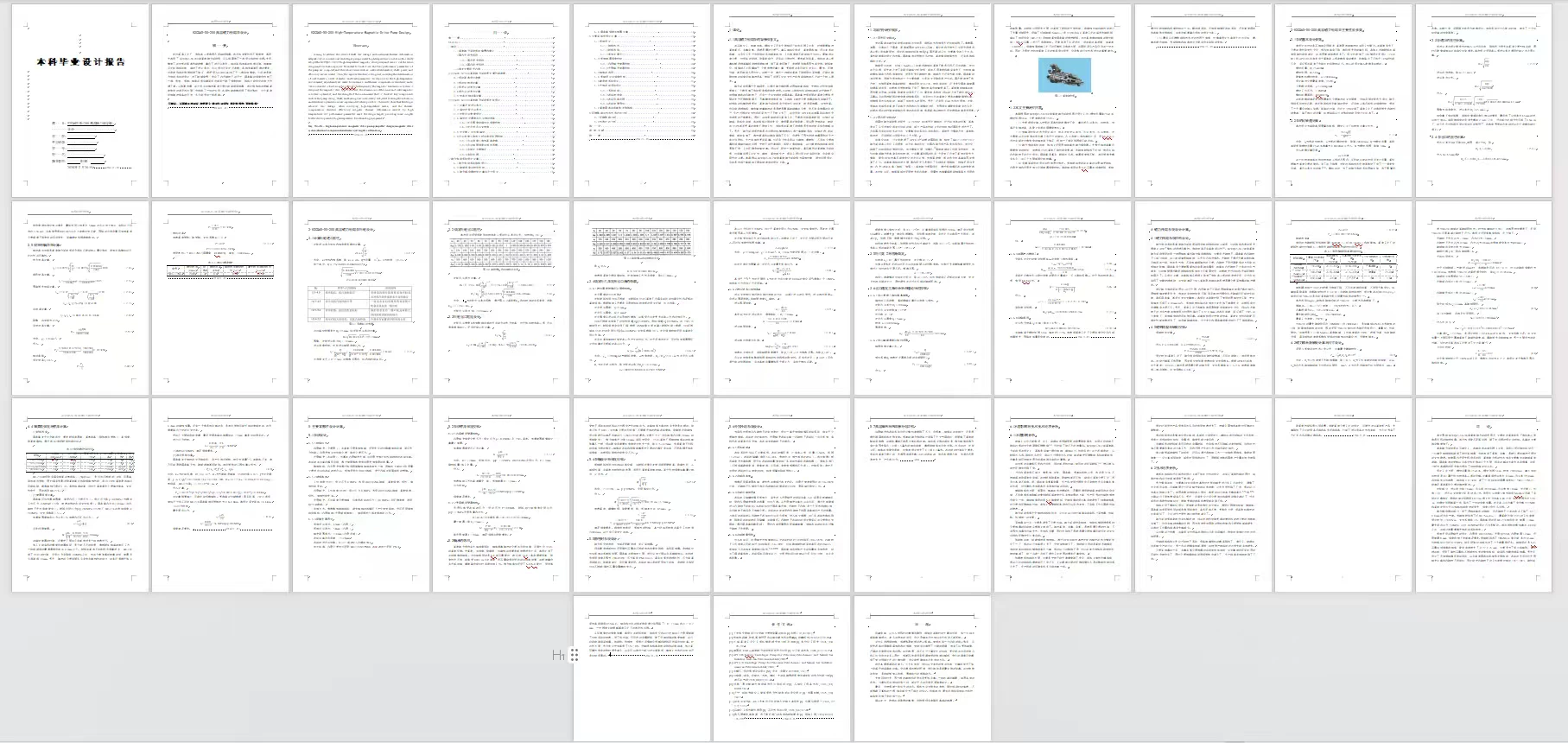

Word设计说明书1份

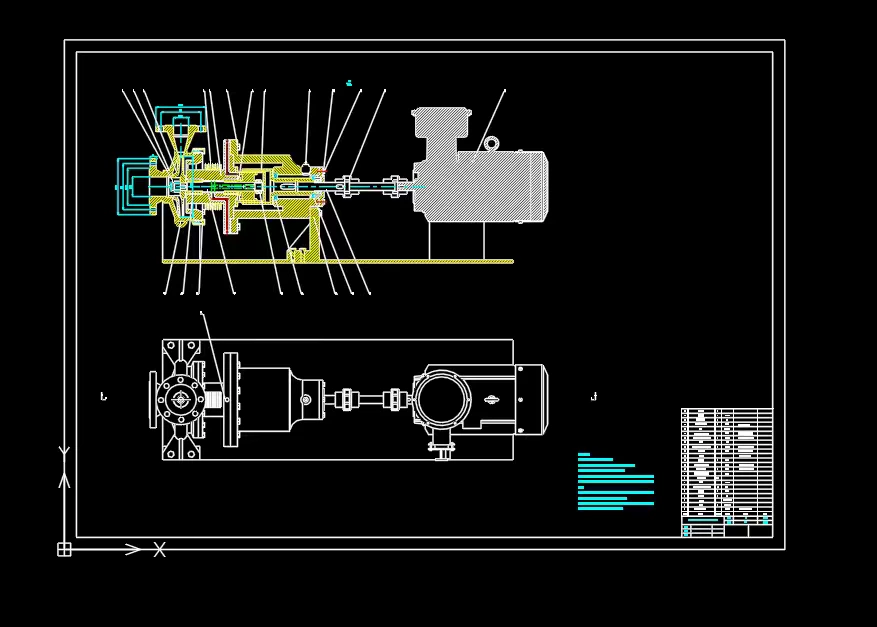

CAD版本图纸，共8张

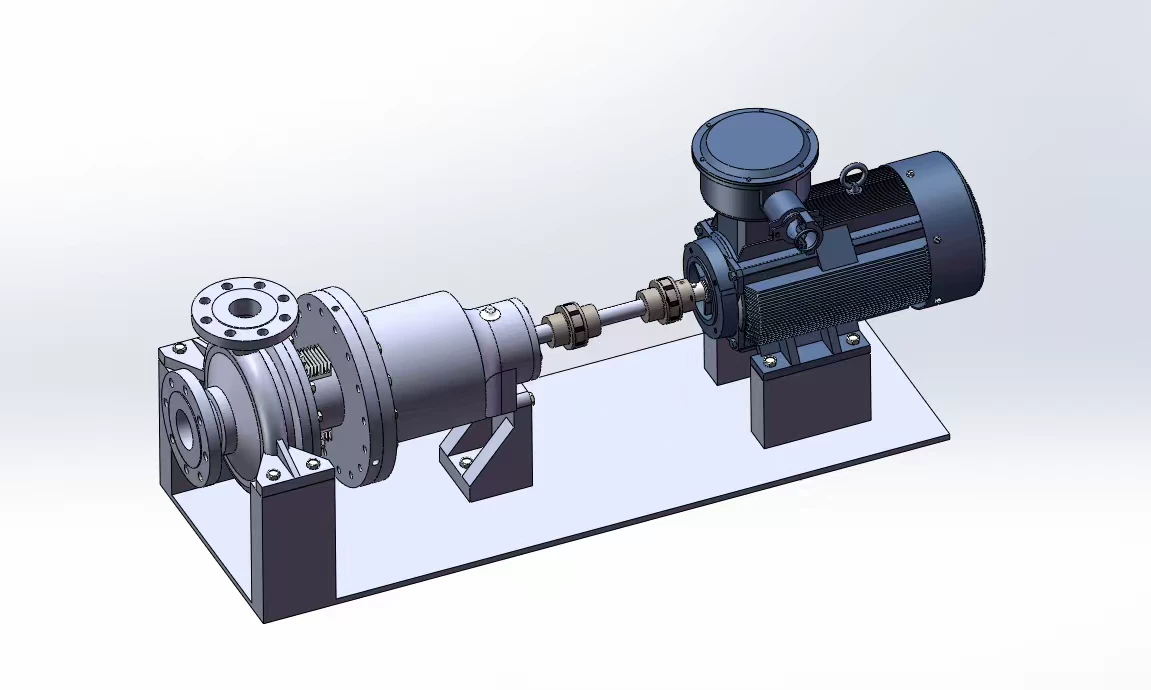

SW三维图一套

摘要

针对高温工况下，传统离心泵容易出现轴封泄漏、热变形适配性也不够理想，本研究选用了H2CQ65-50-200型高温磁力驱动泵，从头到尾走了一遍设计和校核流程。先是整理了这台泵的基本性能参数，算出了进出口直径、轴功率和效率这些理论值；接着着手叶轮结构这块，确定了进口直径、出口直径还有叶片参数，再结合高温环境的要求，对间隙和热补偿结构做了修正，顺便用Solid Works搭了个三维实体模型。之后就是磁力传动系统的设计，选了磁钢型号，优化了内外磁转子的尺寸，隔离套的强度也校核了一遍；泵体、泵轴、轴承这些关键零件也都逐一做了强度校核，结构上能优化的地方也调了调。从结果来看，这个设计在输送高温介质时能做到零泄漏，热补偿结构在缓解高温带来的热变形方面，也起到了一定的作用，各项性能参数达到了设计指标，对于高温流体输送装备的开发，多少能提供一些思路。

关键词：高温磁力驱动泵;叶轮设计;磁力传动系统;热补偿结构;强度校核
