作品包括：

Word设计说明书1份，共36页，约20000字

CAD版本图纸，共4张

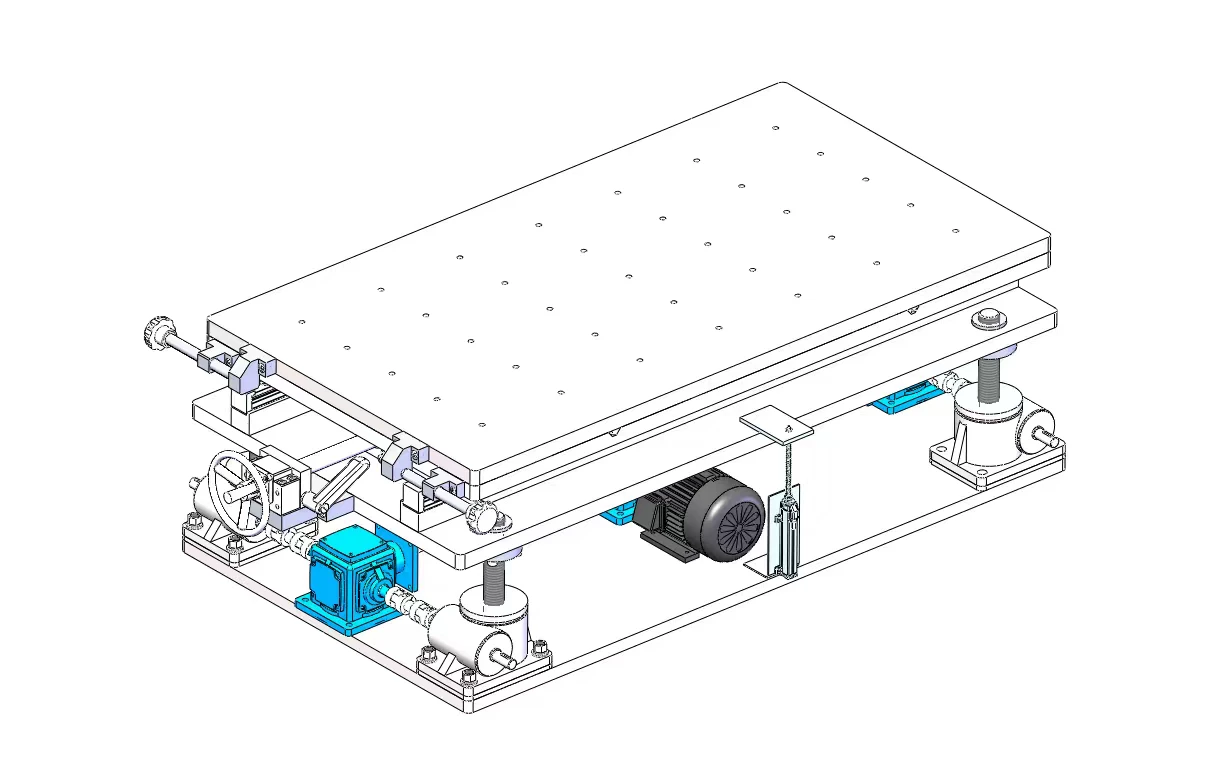

SW三维图一套

摘要

针对粒子加速器电磁铁研发与测试过程中对磁场分布、强度及均匀性进行精密测量的需求，现有通用调整平台在承载能力、结构刚度、运动精度及抗电磁干扰方面难以同时满足重载（≥3t）与高精度（≤0.1mm）测磁的苛刻要求。本文以现有平台为优化基础，通过结构创新、材料匹配与驱动系统改进，设计了一款新型重载高精度测磁平台。平台采用“花岗岩台面+316L无磁不锈钢立柱及丝杠+6061铝合金附件”的分部位无磁材料方案，结合环形加径向交叉加强筋布局，提升重载下的结构刚度；驱动系统采用“伺服电机—减速器—两级1转2转向器—四台螺旋升降机”的同步升降方案，并配置KTR275直线位移传感器构成闭环反馈控制，实现高度自动精准定位。静应力学分析表明，满载工况下平台最大变形仅0.019mm，安全系数2.09，四台升降机同步偏差≤0.03mm，背景磁场干扰可控制在1×10⁻⁵T以下。该平台额定载重≥3t，高度调节范围310～360mm，定位精度≤0.1mm，扭摆旋转角度≥±7°，可满足重载高精度磁场测量场景的应用需求，具有明确的工程应用价值。

关键词：重载测磁平台；高精度调节；同步升降；无磁材料；结构优化
