作品包括：

Word设计说明书1份

CAD版本电路图图纸，一份

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

摘要

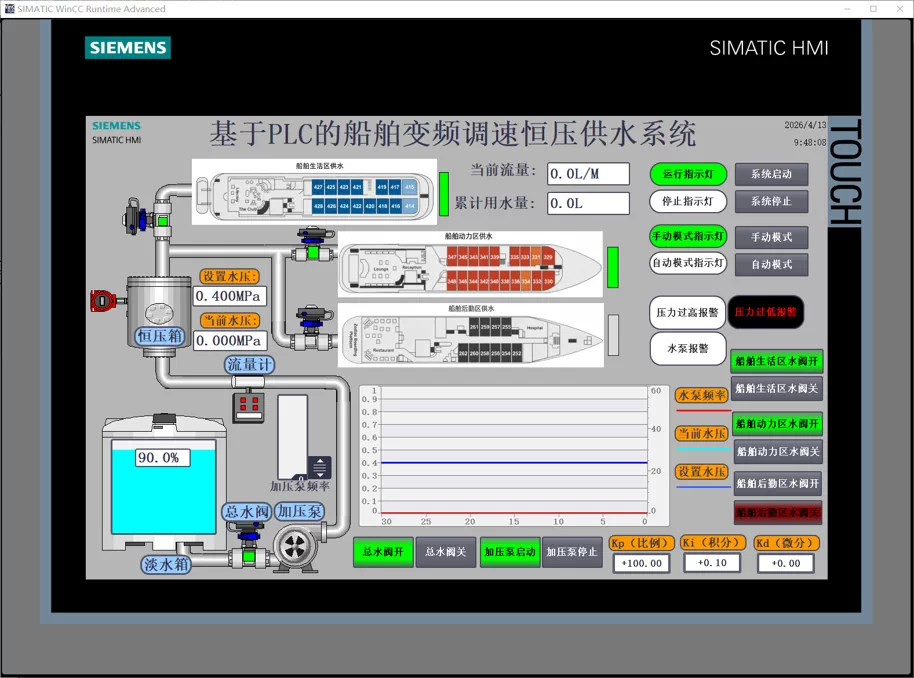

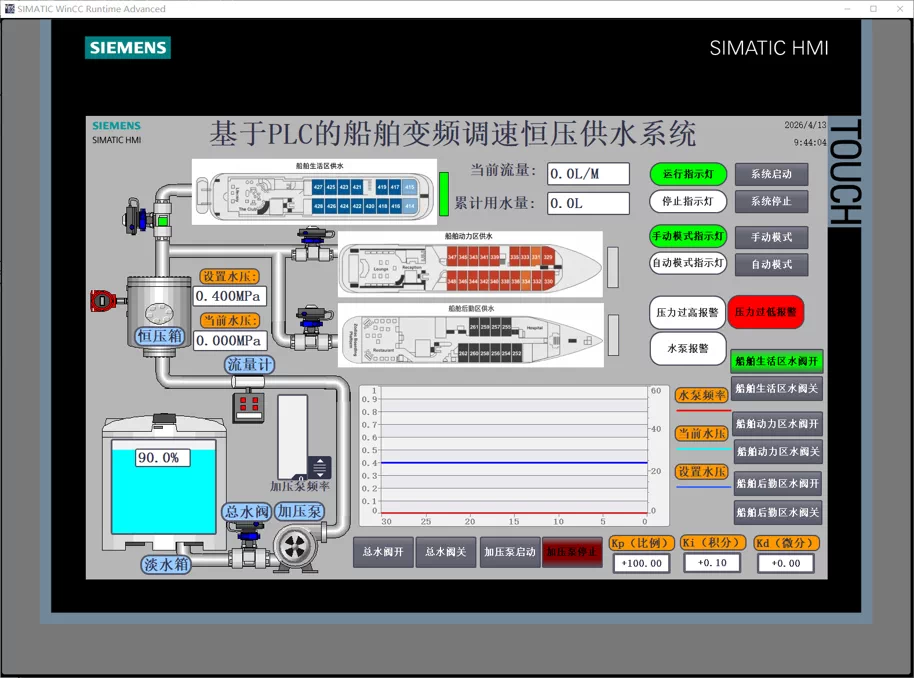

以西门子 S7‑1200（CPU 1214C DC/DC/DC）PLC 作为主控单元的船舶恒压供水控制系统硬件框图；PLC 依靠 PN/IE 通讯与 SIMATIC WINCC（TP‑1200）人机交互界面 HMI 进行双向的数据交互，完成参数设置与运行状态监控；系统输入部分接入系统启停、手 / 自动切换、各水泵手动启停、过载复位、急停复位等操作按钮，水压、流量、液位、温度传感器采集到的模拟信号通过 4×2AI 型号 SM1231 模拟量输入模块送入 PLC；PLC 内部结合 PID 压力采集反馈运算后输出信号至变频器，以此驱动驾驶舱水泵 1、船员室水泵 2、餐厅室水泵 3 三台供水泵工作，同时输出控制信号驱动系统运行指示灯、水泵故障指示灯，并实时接收水压、流量、液位、温度反馈信号，实现水压恒定调控、液位低报警升频抽水、泵体与水箱温度监测等船舶供水系统的自动闭环控制功能。

内容包含博图程序 io表 接线图 说明书，说明文档很详细！！

CAD主接线图以及电机主接线图！
