作品包括:

Word版说明书1份，共24页，约8100字

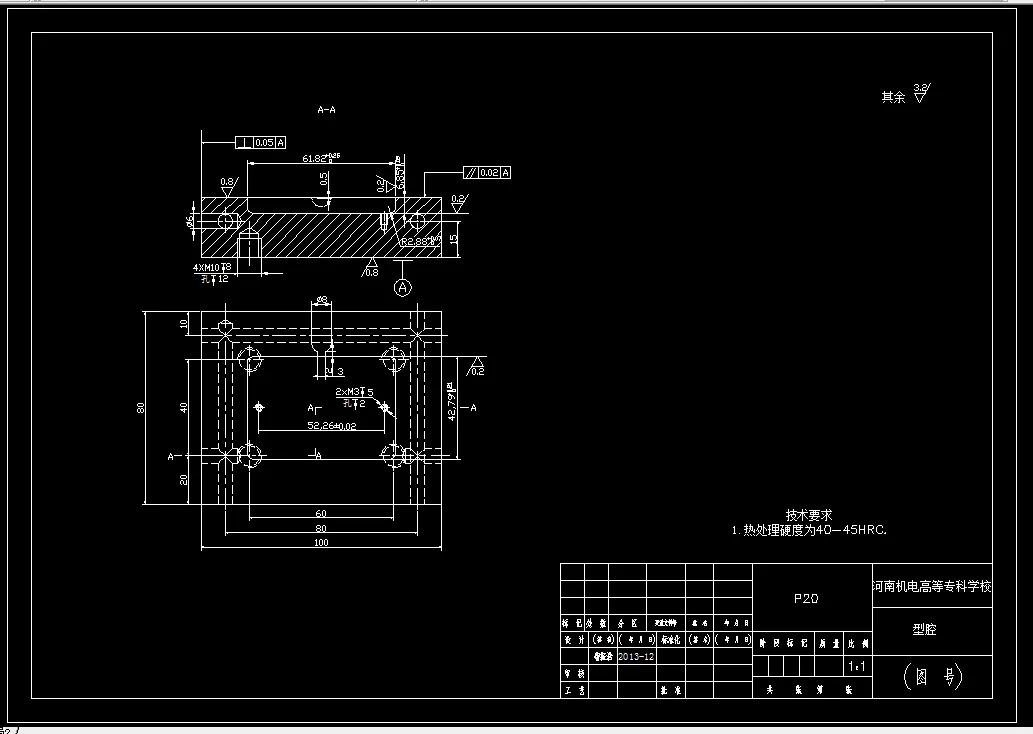

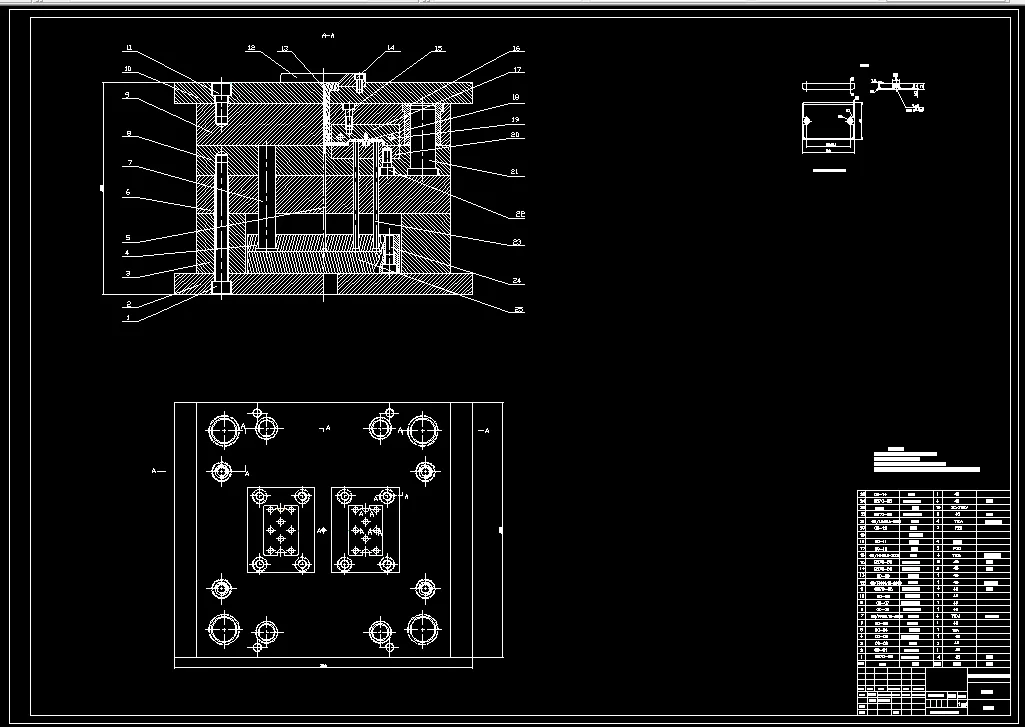

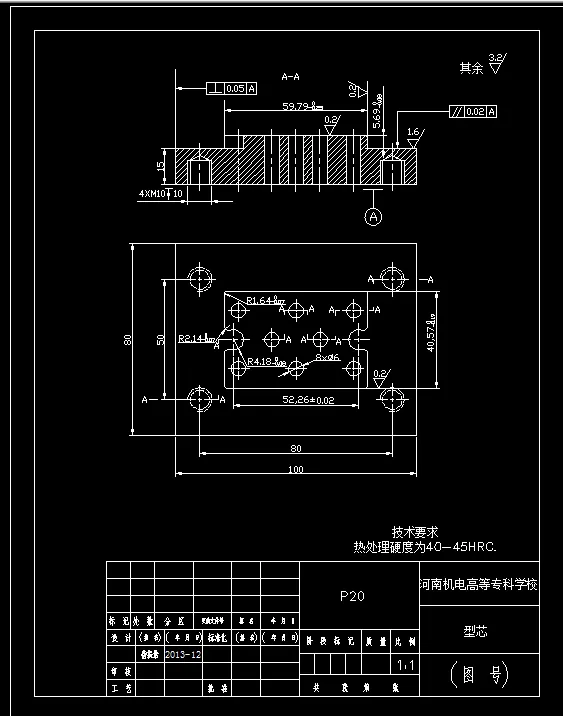

CAD版本图纸，共15张

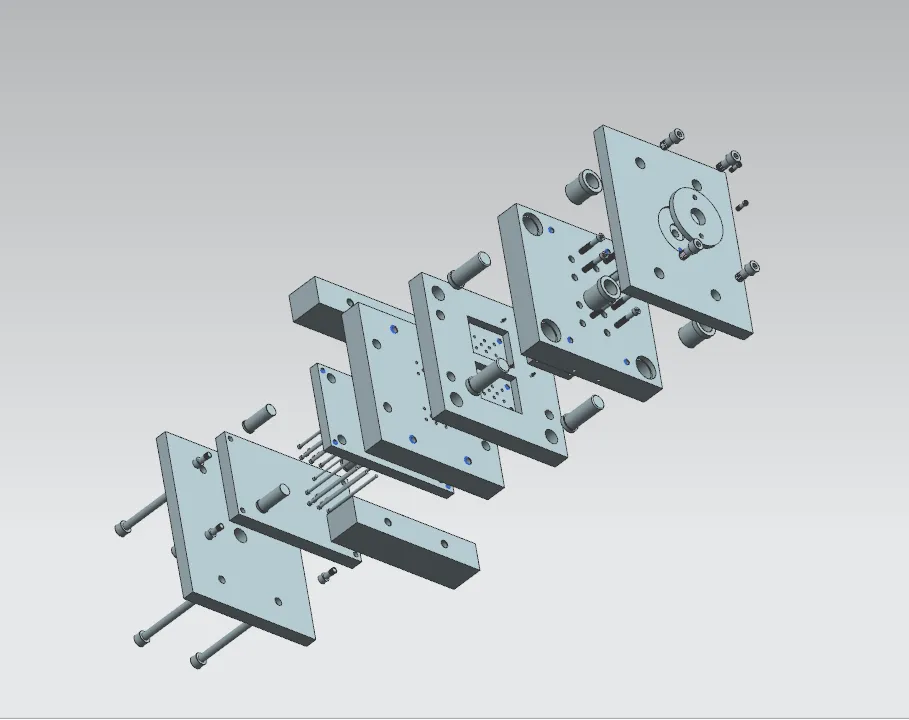

UG三维图一套

目录

1.1概述

1.1概述1

1.绪论1

1.2我国塑料模现状1

1.3我国塑料模的发展趋势1

2. 塑件工艺性分析3

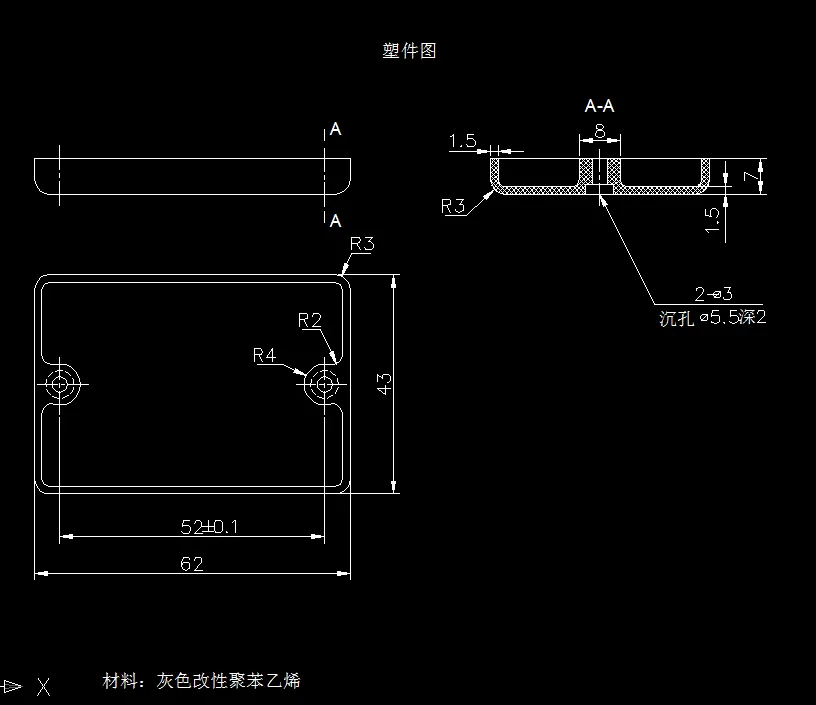

2.1塑件图3

2.2塑件工艺分析3

2.3建模分析的塑件体积：3

2.4注射机的选择3

3. 塑料制件在模具中的位置与浇注系统的设计5

3.1型腔布局5

3.2浇注系统的设计5

3.2.1浇注系统的设计原则5

3.2.2主流道设计6

3.2.3分流道设计6

3.2.4冷料穴设计6

3.2.5浇口设计6

4. 成型零部件的结构设计7

4.1分型面的设计7

4.2注射模的排气7

4.3成型零部件的结构设计7

4.3.1凹模结构设计8

4.3.2凸模和型芯结构设计8

5. 结构零部件的设计8

5.1导柱合模导向机构9

5.1.1导柱设计9

5.1.2导套设计9

5.2其他结构零部件设计9

5.2.1推杆9

5.2.2复位杆9

5.2.3推板10

6. 侧向分型与抽芯机构的设计10

6.1侧向抽芯11

6.2抽芯所需斜导柱长度和开模距离11

7. 主要尺寸的校核11

7.1型腔数量的确定和校核11

7.2最大注射量校核12

7.3锁模力校核13

7.4注射压力校核13

7.5开模行程校核13

8. 结束语14

9. 参考文献15
