作品包括:

Word设计说明书1份

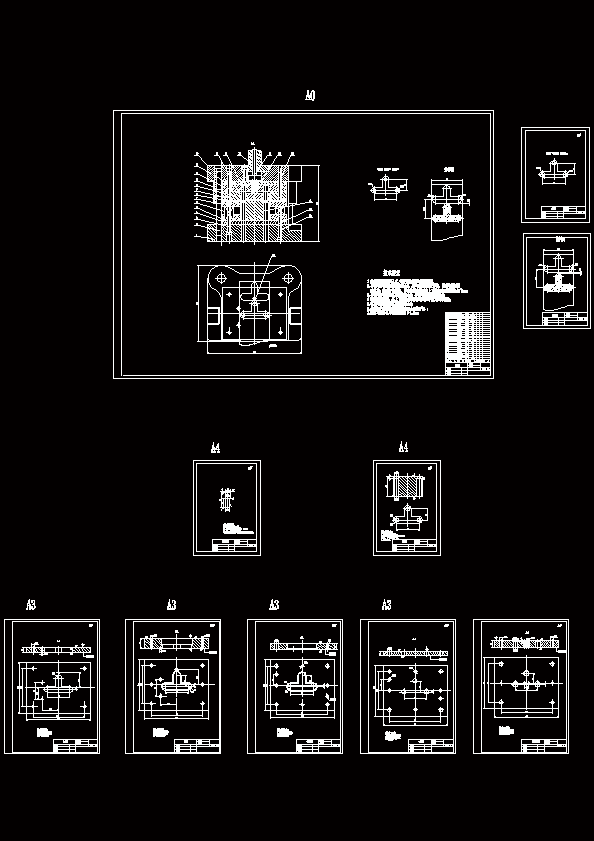

CAD版本图纸，共10张

摘要

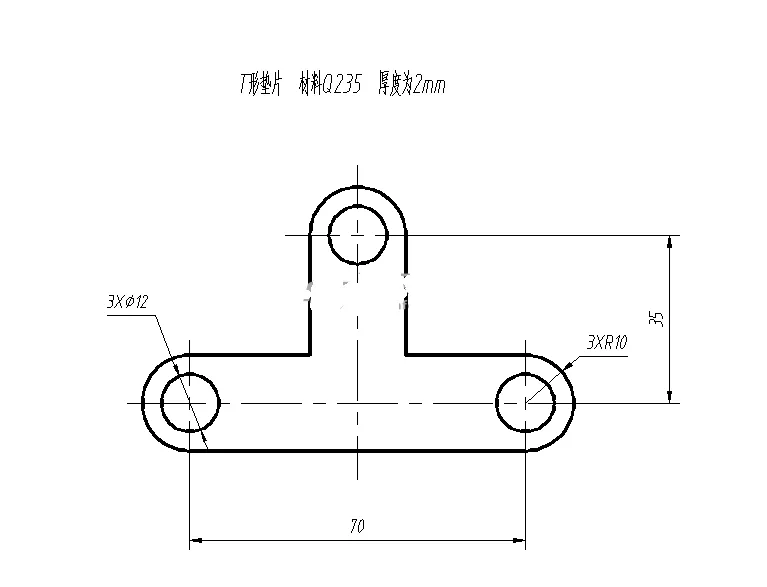

T型垫片冲压倒装复合模设计 T型垫片冲压倒装复合模设计 根据以上分析，可拟定出以下三种冲压工艺方案： 方案一：落料、冲孔单工序模 方案二：落料冲孔复合模单工序完成 方案三：采用多工位级进模 通过以上的分析，我们可以知道模具采用的是落料冲孔复合模，但是复合模又分为正装复合模和倒装复合模。所以我们有两种选择，一种是正装落料冲孔复合模，另一种是采用倒装落料冲孔复合模。通过工件的分析可知，有工件的壁厚足够，采用倒装复合模能够满足生产的需求，因为倒装复合模设计比较简单，所以最终我们选择用倒装复合模
