作品包括:

Word设计说明书1份

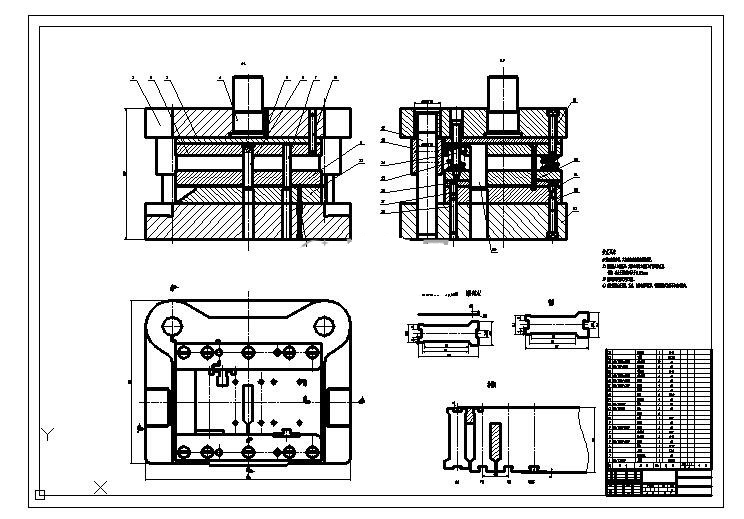

CAD版本图纸，共8张

摘要

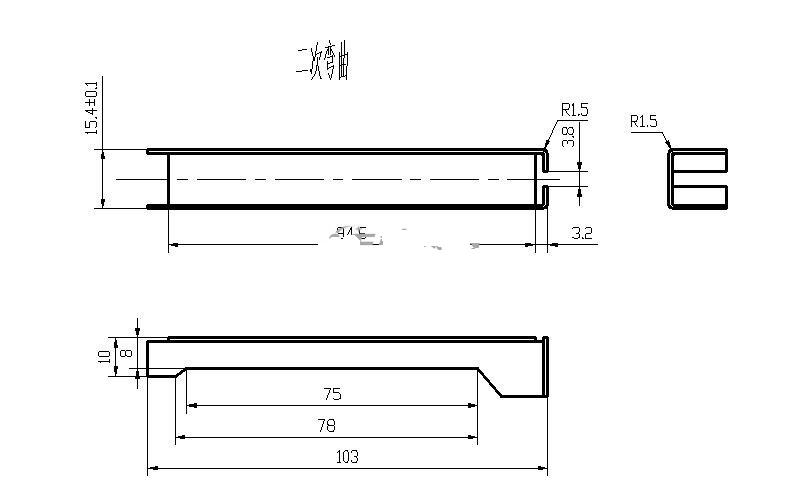

订仓零件落料弯曲模具设计 订书机钉针仓的结构相对比较简化，外形为直线和曲线结合，主要有落料工序、以及弯曲工序组成。其中有U形弯曲形成的弯曲件。通过综合的分析，该零件进行冲裁生产能够满足实际的需要。 通过对工件的分析，发现工件具有落料、弯曲2个主要工序，所以我们制定了一下三个生产方案。 方案一：采用单工序模，首先进行落料，然后弯曲。 方案二：工件中的落料和弯曲工序依靠落料弯曲复合模来完成。 方案三：使用级进模生产，采用侧刃定距可以保证工件的精度，首先完成冲孔切边，最后可以分别分步进行冲压弯曲。 方案对比： 方案一：模具结构数量有多个，而且来回更换模具，导致工件的精度难易保证。 方案二：落料复合模结构复杂，而且难易实现。 方案三：采用一副模具完成，级进模可以包含多个工序，能够顺利完成，满足工件的生产要求。 所以，综上所述，使用级进模的方案最好，不但可以满足实际生产的需要，同时可以实现大批量生产。初步确定工件的生产工序为：侧刃定距冲孔、切边、弯曲、切断。中间可以根据实际情况增加空工位。
