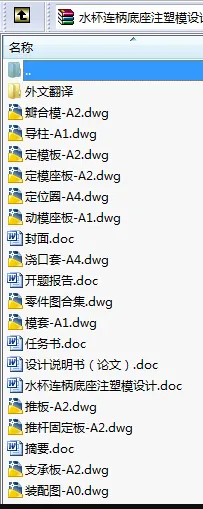

作品包括:

Word设计说明书1份，共53页，约22000字

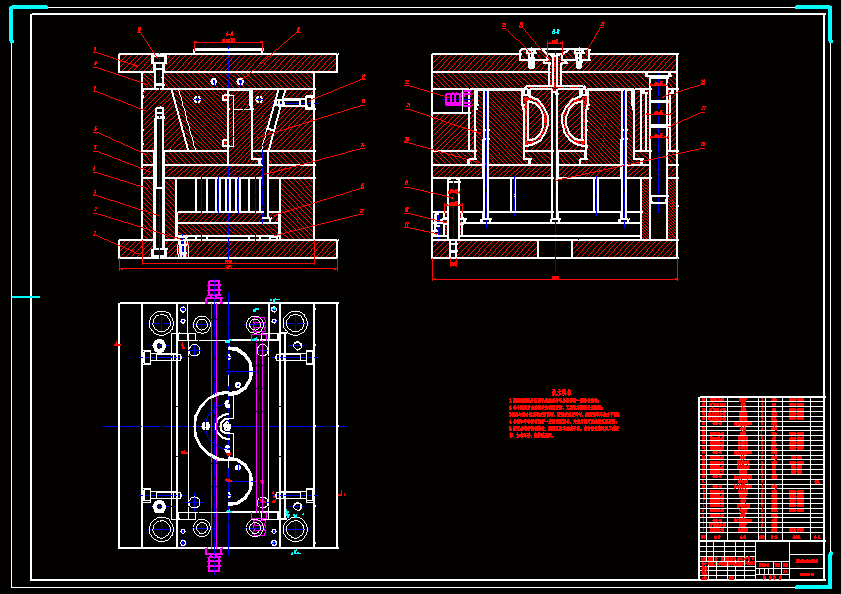

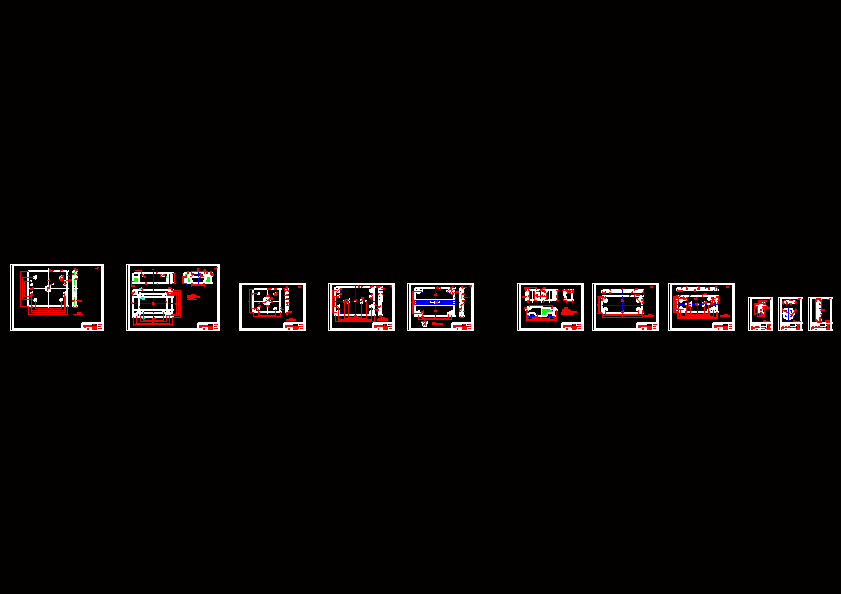

CAD版本图纸，共12张

摘要

本说明书详细介绍了水杯连柄底座的注射模设计过程，塑件材料为具有良好综合性能的PS。该设计从产品结构工艺性、具体模具结构出发，对模具的浇注系统、模具成型部分的结构、冷却系统、注射机的选择及有关参数的校核、抽芯机构都有详细的设计，同时并简单的编制了模具的部分零件的数控加工程序。该塑件侧面有一个凹孔，故采用斜滑块侧向抽芯机构,利用推杆和斜滑块的综合作用，将塑件推出，顺利脱模。设计中采用了Pro/E进行建模、分模、计算等，保证了图纸的绘制质量和计算的准确性, 再利用AutoCAD画出整个模具的装配图。整个设计过程表明模具能够达到此塑件所要求的加工工艺。模具，工作可靠，操作维修方便，，成型塑件质量好，生产效率高。
