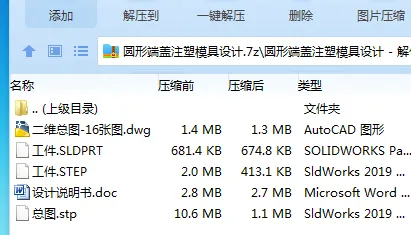

作品包括

Word版说明书1份，共41页，约16000字

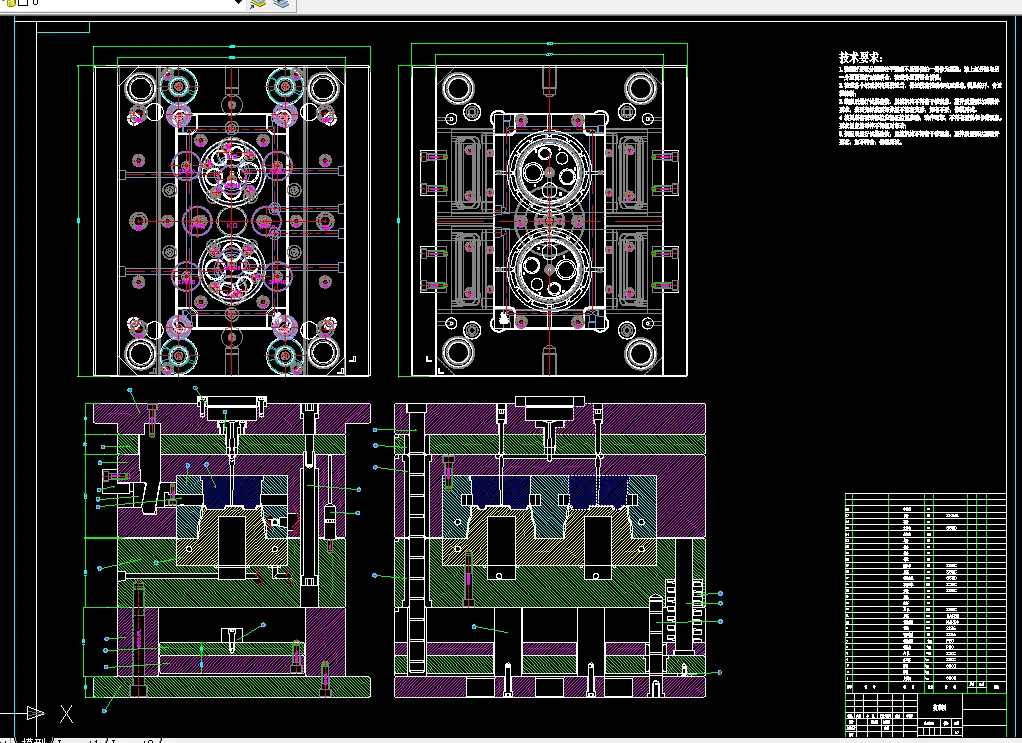

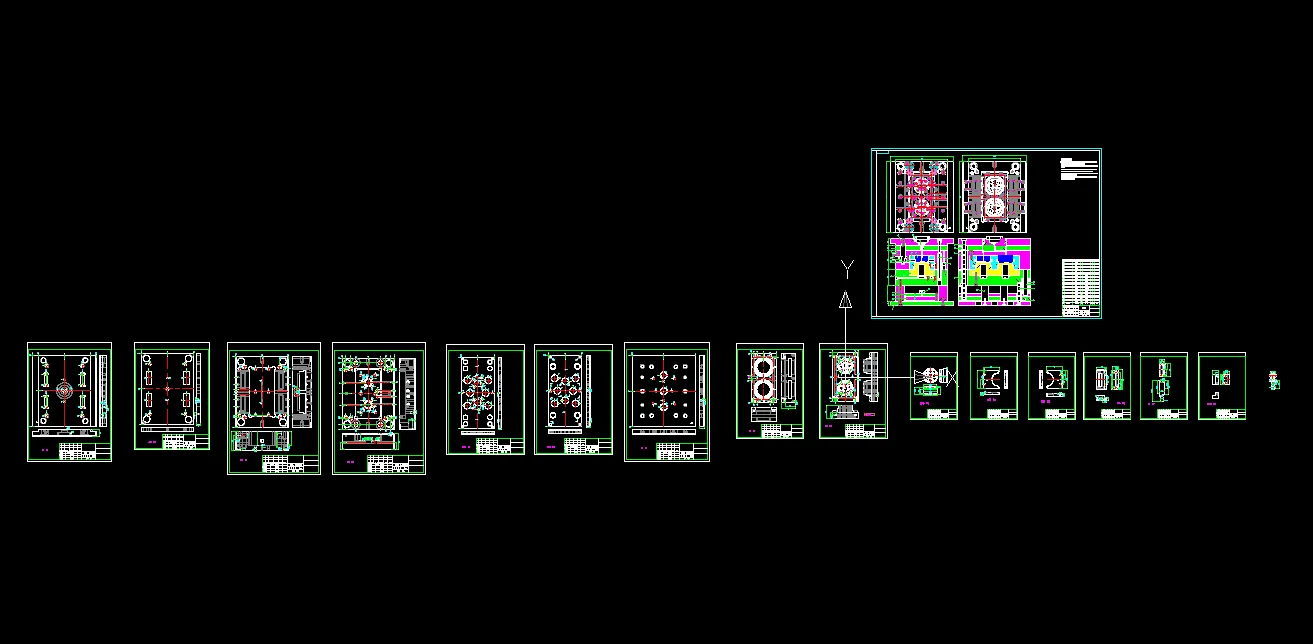

CAD版本图纸，共16张

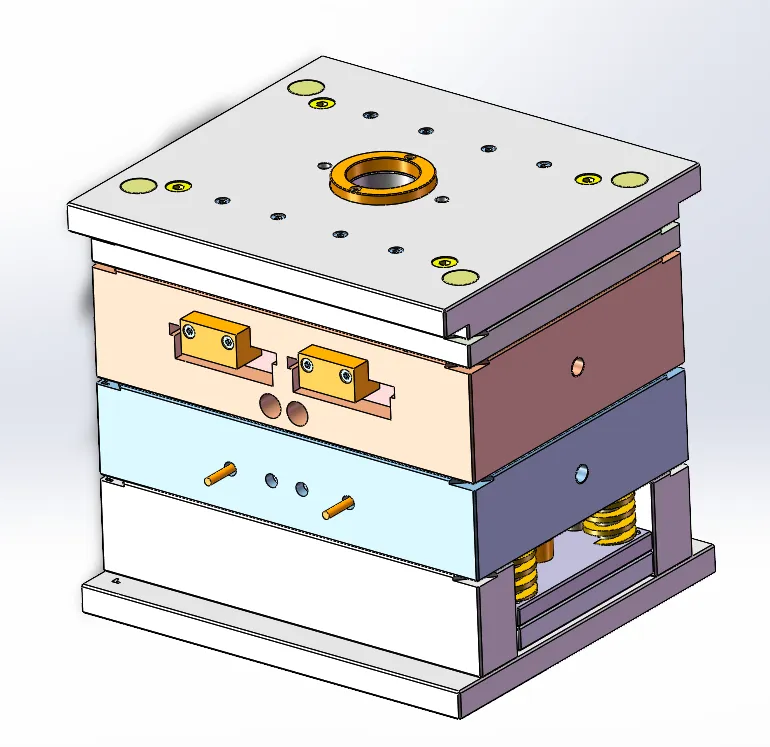

STP三维总图一份

摘要

本文具体的阐述了模具UG和CAD在塑胶模具设计中的运用针对注塑模具设计来说，主要包括七大步骤：第一，进行塑件研究和分析，进而掌握塑件设计的基本要求、塑件的实际生产批量等。第二，注塑机合理选用。第三，进行模具设计的相关数据计算，主要包括模具零件相应工作尺寸、底 纸箱厂家批发 专业纸箱生产厂家 广告 纸箱厂家批发专业生产纸箱纸盒彩箱彩盒,是湖南极具实力的印刷包装生产厂家, 查看详情 > 板厚度、型腔厚度等。第四，进行模具结构合理化设计。第五，明确模具整体尺寸，在明确模具零部件设计之后描绘相应的模具结构图。第六，进行注塑机参数校对核算。第七，进行模具图表绘制，绘制内容有总装图以及相关零件的工作图。     3 UG在注塑模具设计中的应用过程和方法     第一，要全面掌握注塑模具相关设计情况，进而建立与注塑模具相匹配的实体模型。第二，对建立出的实体模型进行细致性地观察，不仅要明确实际出模斜度，还要明确实际分型情况。第三，对模具的相关构件进行有效设计，不仅要对模具的分型面和内嵌件进行合理设计，还要对模具的模腔布局以及推杆进行有效设计，另外还要对模具的浇口、电极等进行科学性设计[1]。第四，对相关资料进行初始化，主要为注塑模具设计的项目名称、单位信息以及相应的加载实体模型。     第五，观察分析，明确拔模的实际方向、成型镶件，还要计算出准确的模具的收缩率。第六，对注塑模具的开方面进行有效修补。第七，对注射模具的分型面进行明确定义。第八，加入相关构件，主要有标准模架、滑块、内嵌件，还要推杆以及内抽芯。第九，对模具浇口、电极、冷却结构以及流道进行有效设计，还要完成建腔设计工作和列材料清单设计的工作。

本设计说明书是对模具的一个详细的介绍， 此模采用了小水口转大水口直冲进胶的注塑成型方法，并对产品的胶厚做了详细分析。指出了可能缩水的位置及产品的修改方案，并对此产品如何定模仁，选模架，选注塑机做出了分析。设计了此产品的顶出机构和冷却机构。并在2D中出有详细的零件图纸和装配图纸，使此模具一目了然，从而方便了钳工师傅制造模具中产生的问题，可以一一做出修改。在3D图纸中更画好了排气系统，后模做了排气镶件，更可以方便钳工省产品深的骨位。设计中力求模具结构设计简单、合理、实用，使得模具结构紧凑、工作可靠，可实现全自动操作。

关键词: 注塑模；一模2穴；型腔；前后模分型，顶针顶出

目  录

引言 1

1  产品分析 2

1.1 尺寸分析 2

1.2 材料的选择 2

1.3 产品的体积及投影面积 4

2  型腔布局 4

3  分型面的设计 5

4  注射机的选择 8

5  模架的选用 11

5.1 模架尺寸 11

5.2 定位圈 12

5.3 浇口套 13

6  成型零件的设计 14

6.1 型芯、型腔的设计 14

7  浇注系统的设计 18

7.1 浇注系统的构成 18

7.2 浇注系统设计原则 18

7.3主流道的设计 19

7.4 分流道的设计 20

8  推出机构的设计 20

9  排气系统 22

 10 侧抽芯机构系统 22

11  冷却系统的设计 22

12  装配图 24

13  总结 26

参考文献 27
