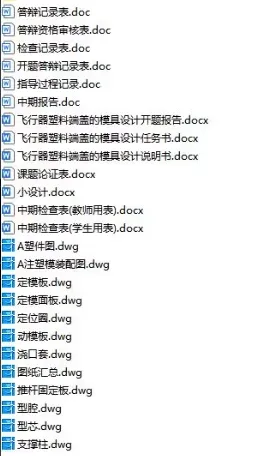

作品包括：

Word设计说明书1份，共49页，约15000字

任务书一份

开题报告一份

CAD版本图纸，共11张

摘要

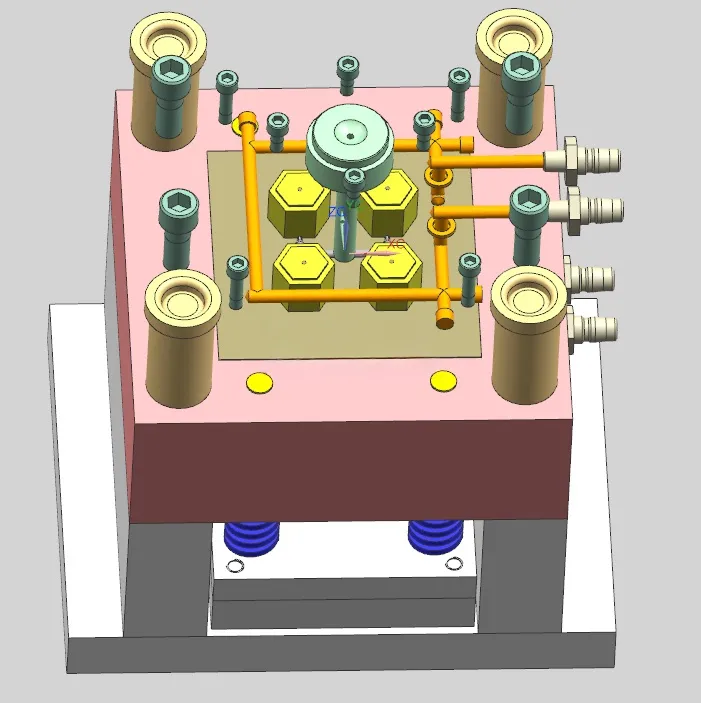

本次所设计的塑件为飞行器某仪表的塑料端盖，塑料端盖能够有效地隔离飞行器内部和外部的环境。由于飞行器在运行时需要面对各种复杂的气候条件和外部环境，如高温、低温、高压、腐蚀等，塑料端盖能够提供一个可靠的屏障，防止这些不利因素侵入到仪表内部，从而保护内部的电子元件、机械结构等不受损害。为了使塑件飞行器塑料端盖达到性能要求，同时又能确保制品的品质，本文根据飞行器塑料端盖的特殊构造，采用 UG以及 AutoCAD等其它相关的设计软件来完成注塑零件的设计。经过可以使产品以最小的成本、最大的产量完成该塑件的模具设计。在此基础上，通过对其冷却系统、脱模机构及浇注系统的分析，提出了相应的改进措施。 首先通过对飞行器塑料端盖的三维进行了分析，判断其三维形状对注射成型的影响。在此基础上，选取合适的分型面及模具腔数，将其与模具及模身的相关设计准则及技术指标相联系，对其进行了成型体系的整体结构设计。在流路体系的设计上，应将流动均衡作为第一要务，使流路内剩余物质尽可能的减少和缩短。该冷却系统在塑件的周围进行了均匀的布置，以保证对模具温度得到控制。在开模及推出系统上，使用了均一的排版形式，使塑料制品能被均匀的推出。 从产品的外形特征，精度要求，生产模式等方面对产品进行了分析；在考虑到制造尺度的情况下，将飞行器塑料端盖的模具设计为一模四腔的结构，这样可以提高工作的效率。
