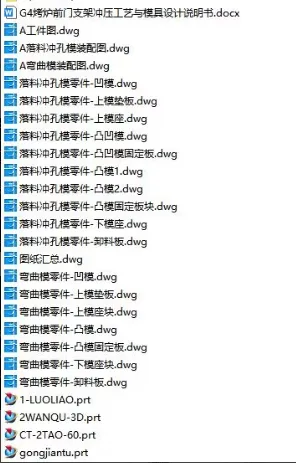

作品包括：

Word设计说明书1份，共49页，约15000字

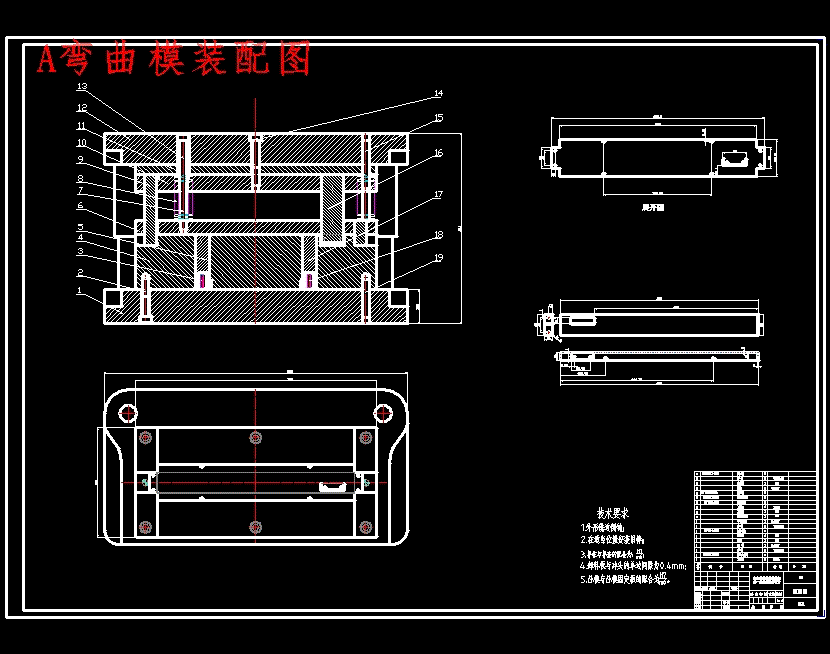

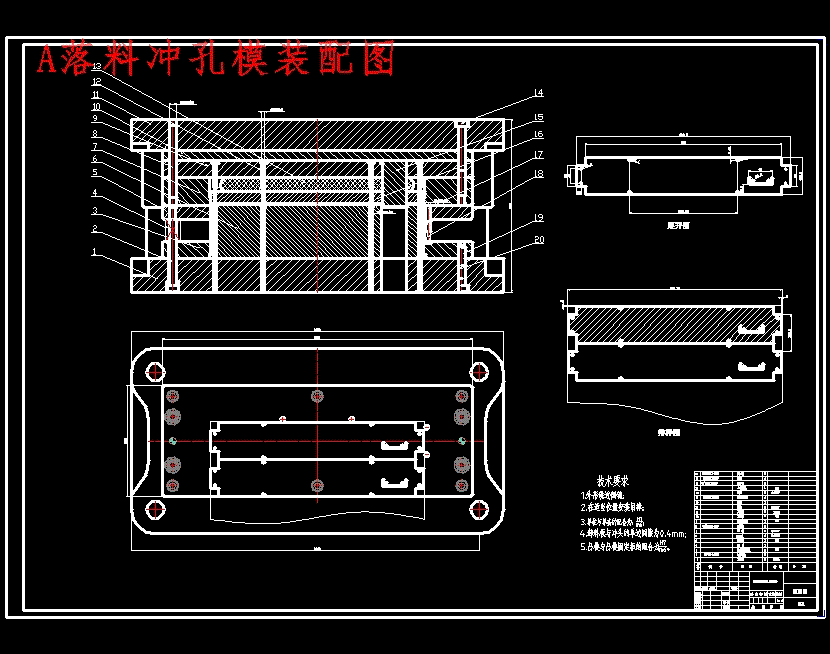

CAD版本图纸，共20张

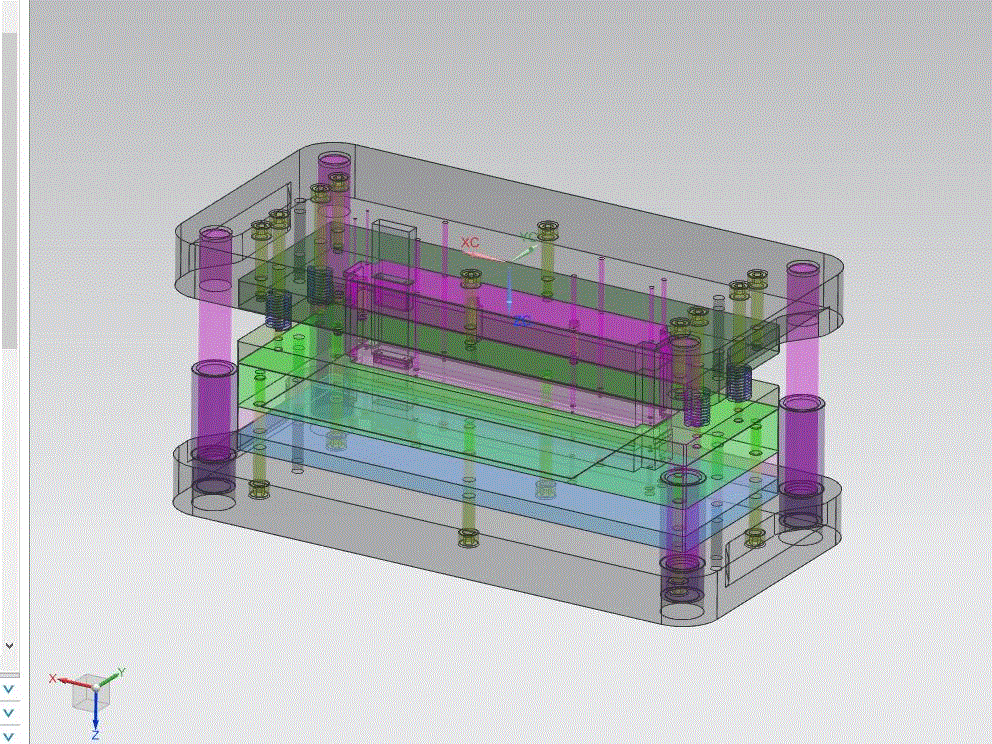

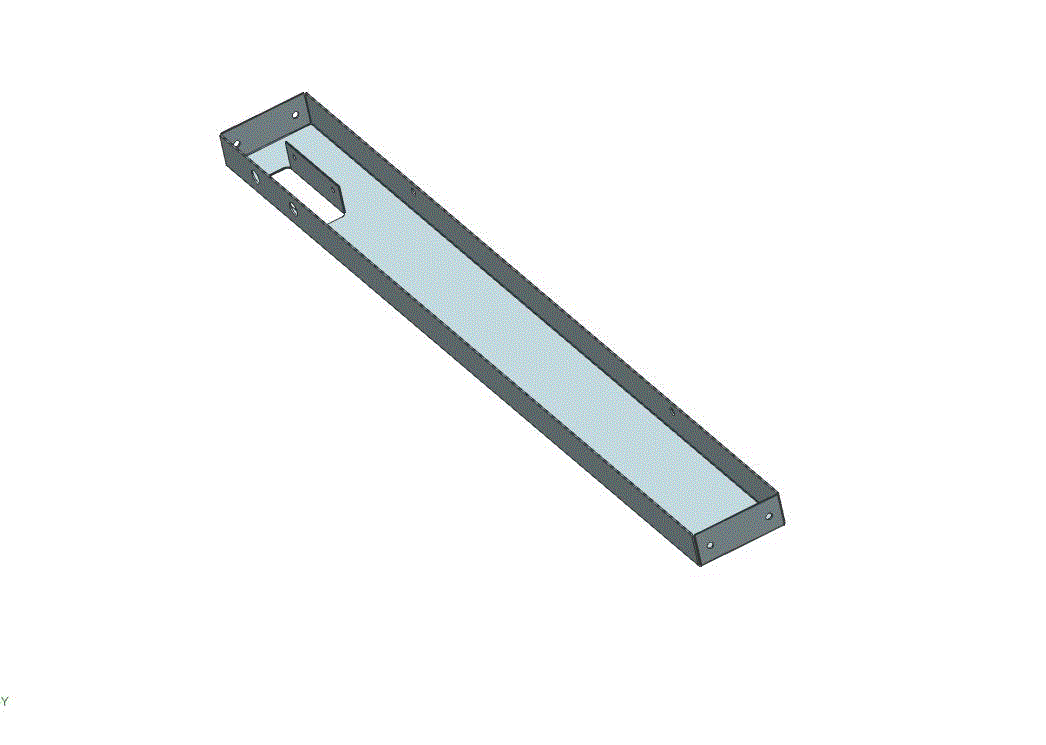

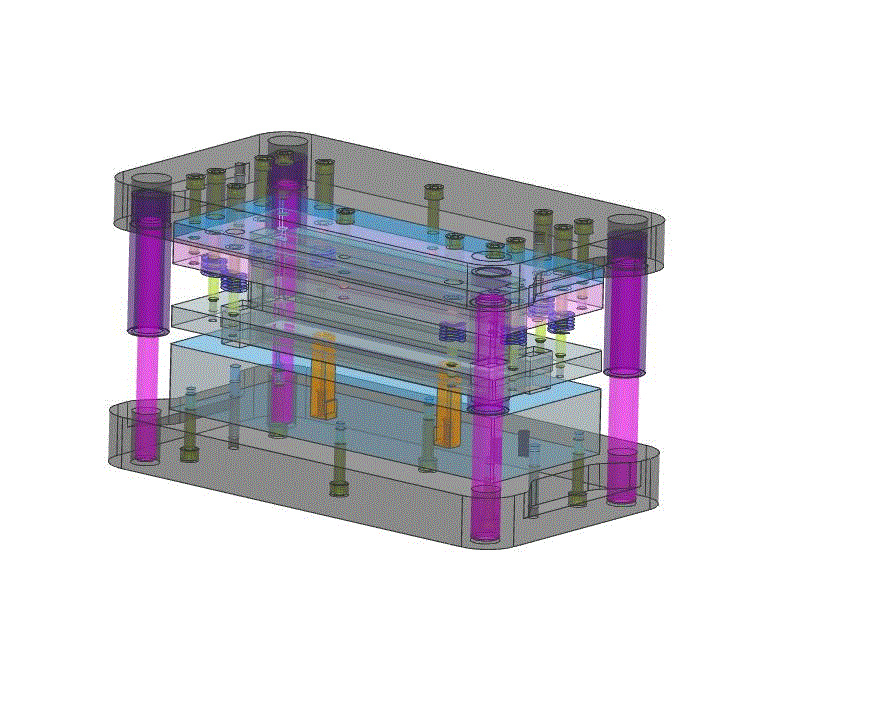

UG三维图一份

摘要

设计要求为复合模设计方案，需要分析冲压产品的结构特性，是否适合冲裁生产，然后对其工艺性进行一个简单分析，确定大体的设计方案。然后通过计算工件的展开图等，绘制产品的排样方案图，进行具体的排样计算和排样图设计。通过之前分析的工艺方案，来设计确定具体的模具结构，绘制装配图的草图，然后完善具体细节结构，比如凸凹模，卸料板等模具的具体零件结构。还需要通过详细的计算设计刃口尺寸，计算模具的冲裁力去确定压力机的大小这些，总结整理出计算过程写进说明书，通过计算数据完整设计出模具零件二维图纸，模具装配图设计等，
