作品包括：

Word设计说明书1份

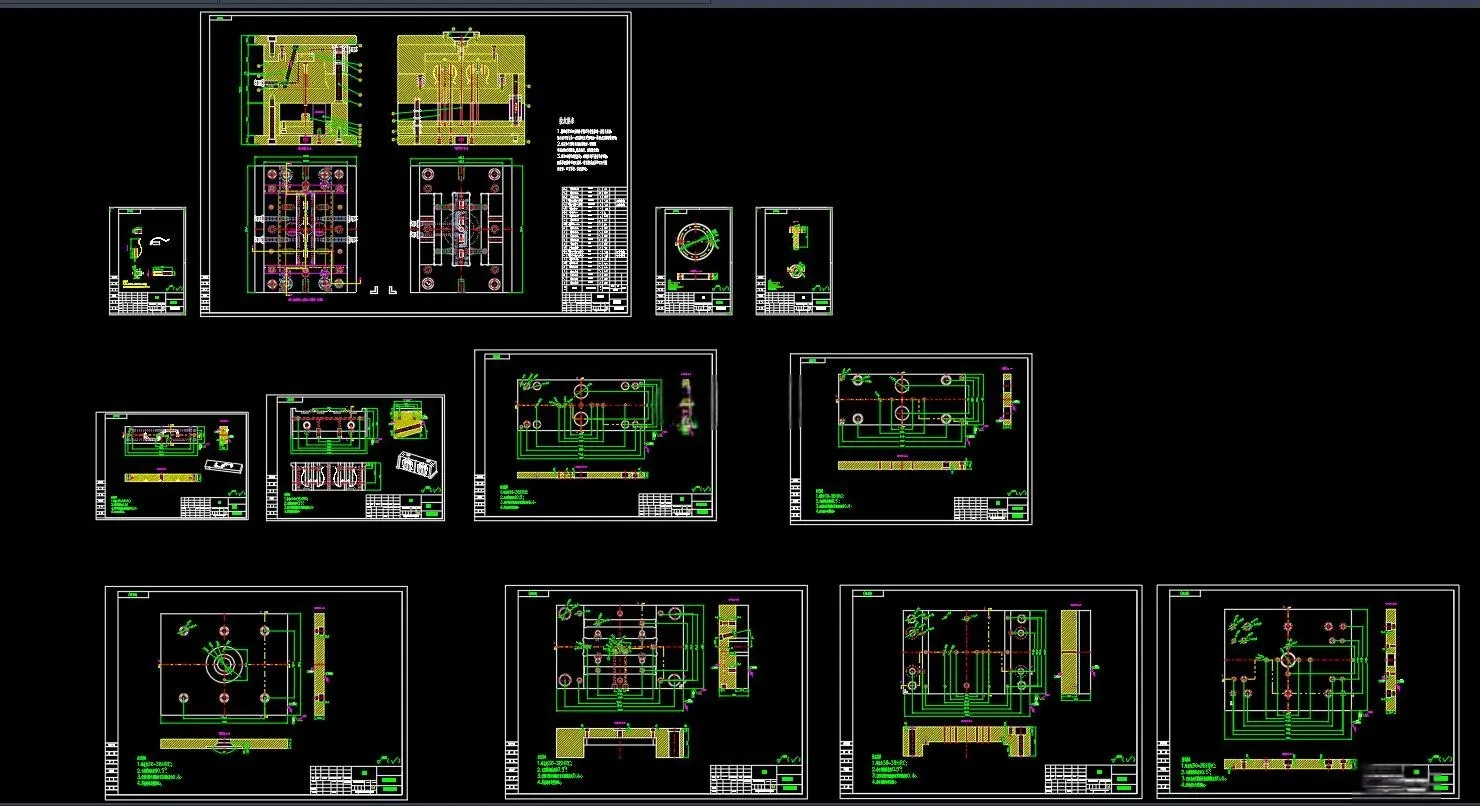

CAD版本图纸，共12张

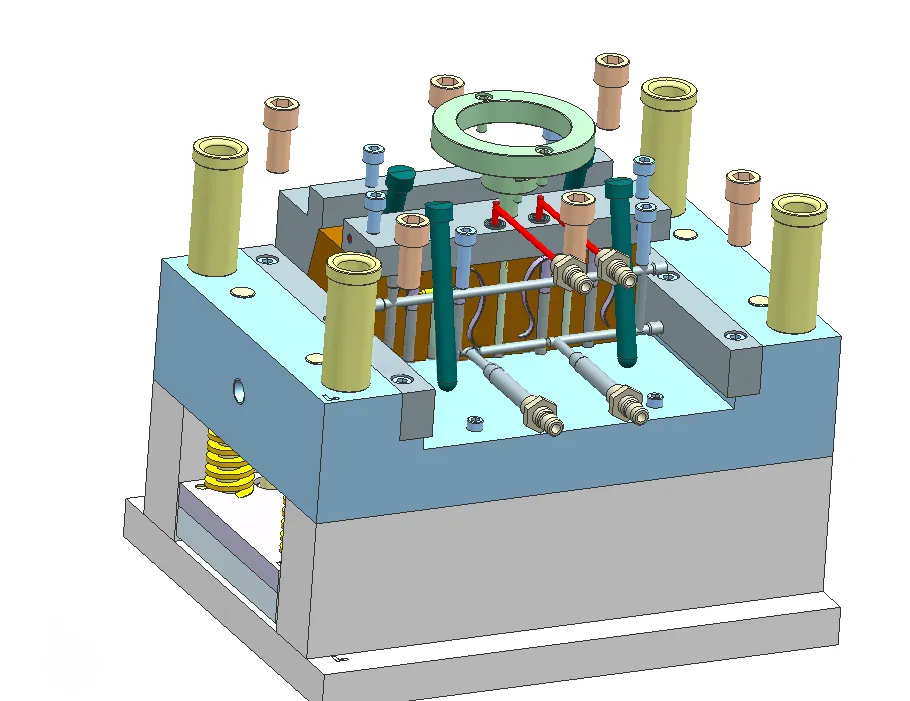

UG三维图一份

模流分析一份

摘要

本文是针对笔架底座塑件设计制造一套注塑模具，借助三维绘图软件UG构建目标塑件的三维模型，基于本次设计的相关技术要求，结合当下实际生产的具体情况，确定本文设计注射模的具体结构样式。第一步整体研究分析本文成型加工生产塑件的总体结构，确定其合理的分型面，确保在实际注射生产过程中可以相对较为容易的完成脱模，常以生产塑件的最大平面位置作为分型面，确保生产所得塑件具有光滑的外观表面，尽量避免出现不良痕迹。基于塑件产品的实际使用场景和功用，合理选用成型生产所用的塑材。基于模具设计的相关原则确定设计模具具体的出模数量，结合本文设计生产塑件的具体结构以及相关要求，以一模四腔的方式进行成型加工生产。为了能够整体简化模具的总体结构，同时确保模具的生产过程更加稳定可靠，以对称方式布局设计模具的型腔部分。在本文注射模具的设计制造过程中，需要重点完成模具浇口部分的设计工作，合理选择模具浇口的具体位置极为重要，一般在允许的情况下要求其能够最接近塑件产品的中心位置，如此能够确保均匀的完成注射填充过程，如果塑件的整体结构尺寸相对较大，便要根据实际情况适当增加模具的浇口数。
