作品包括：

Word设计说明书1份

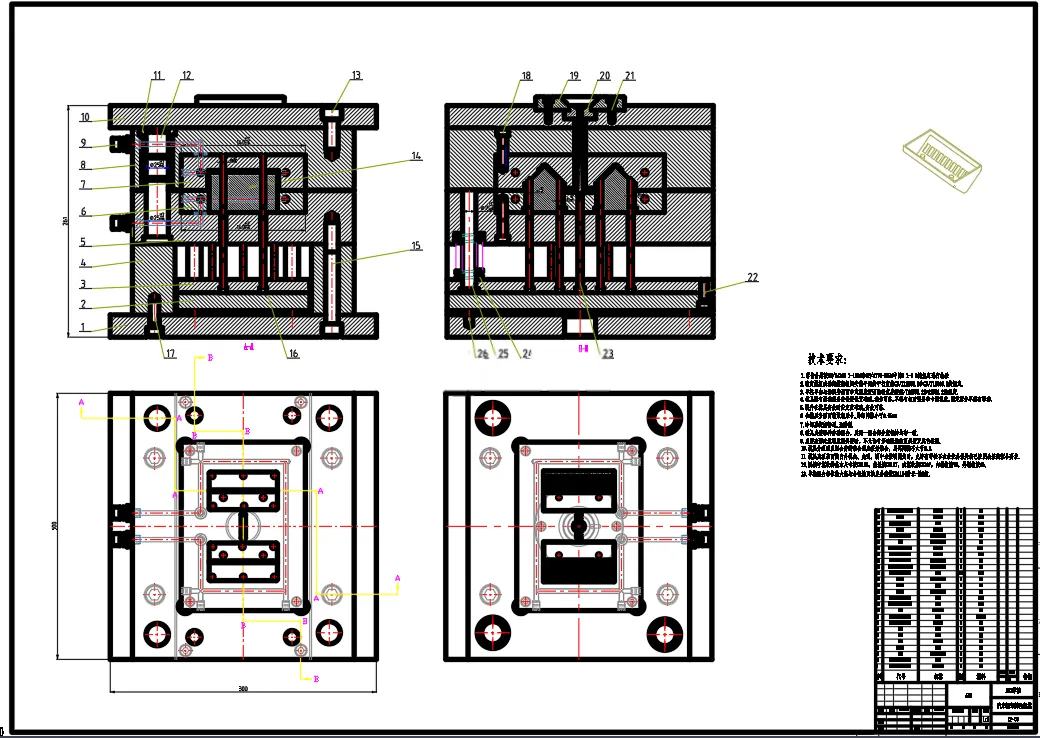

CAD版本图纸，共11张

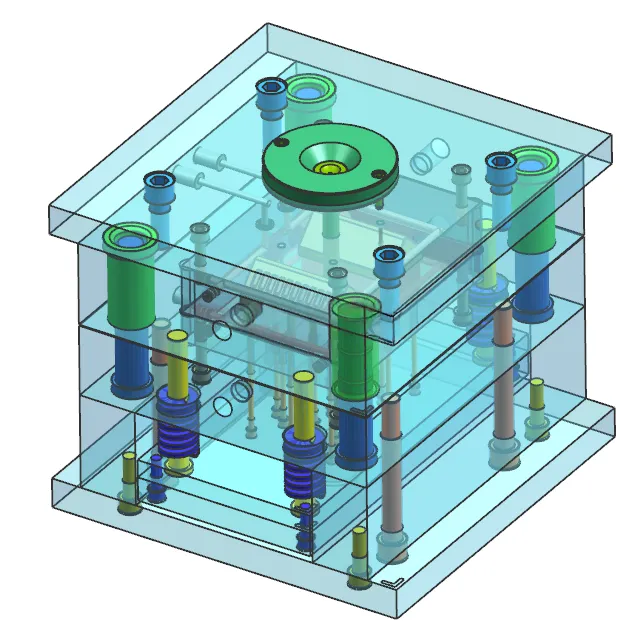

UG三维图一份

摘要

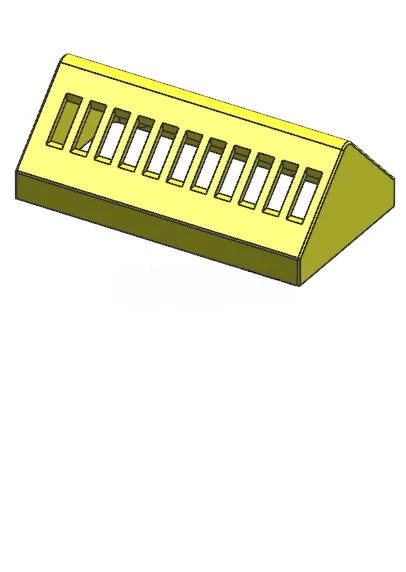

设计通过对原料进行成型工艺分析，根据产品的结构特征，设计为单分型面平面分型，一模两腔，平衡式分布，浇注系统采用侧浇口进料，可以有效保证成型。过程中要充分考虑到零件的加工方法，尽量简便精准，并用平均值法进行相关尺寸的计算和校核，注射机初选HTF160卧式注射机，并进行校核。塑件选用大水口CI型标准模架300mm×300mm；型腔和型芯分别采用整体嵌入式和镶拼式设计；冷却系统设计为直流循环式冷却回路，冷却水冷却；排气系统利用模板的配合间隙排气；脱模机构利用推杆推出、弹簧复位杆复位；导向机构采用导柱导套配合导向。采用上述方案进行模具设计，可以保证准确成型。
