作品包括

Word版说明书1份，共37页，约12000字

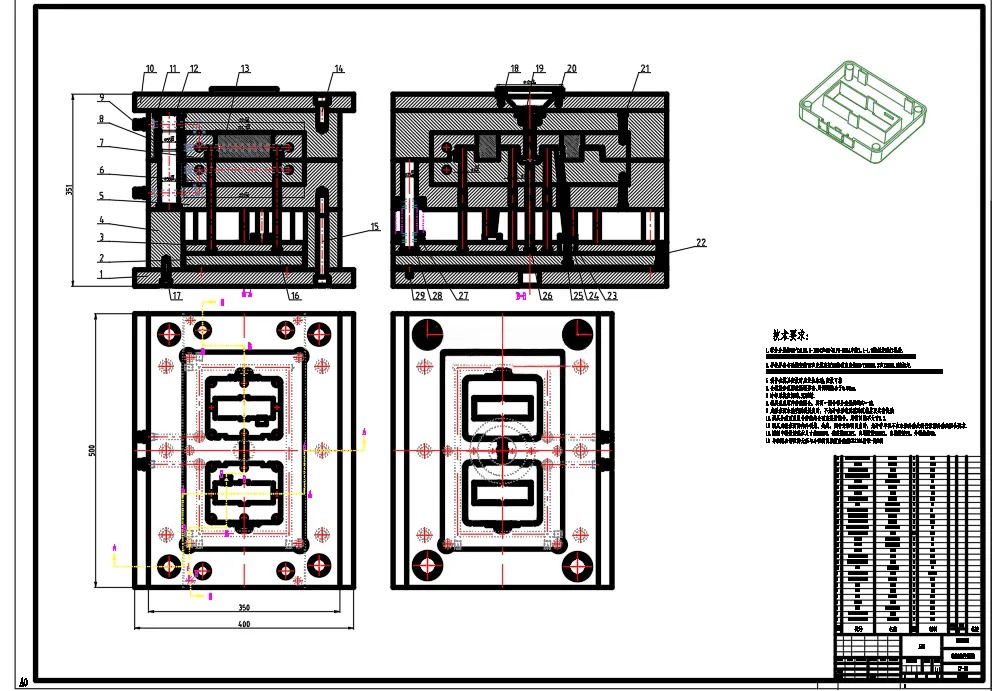

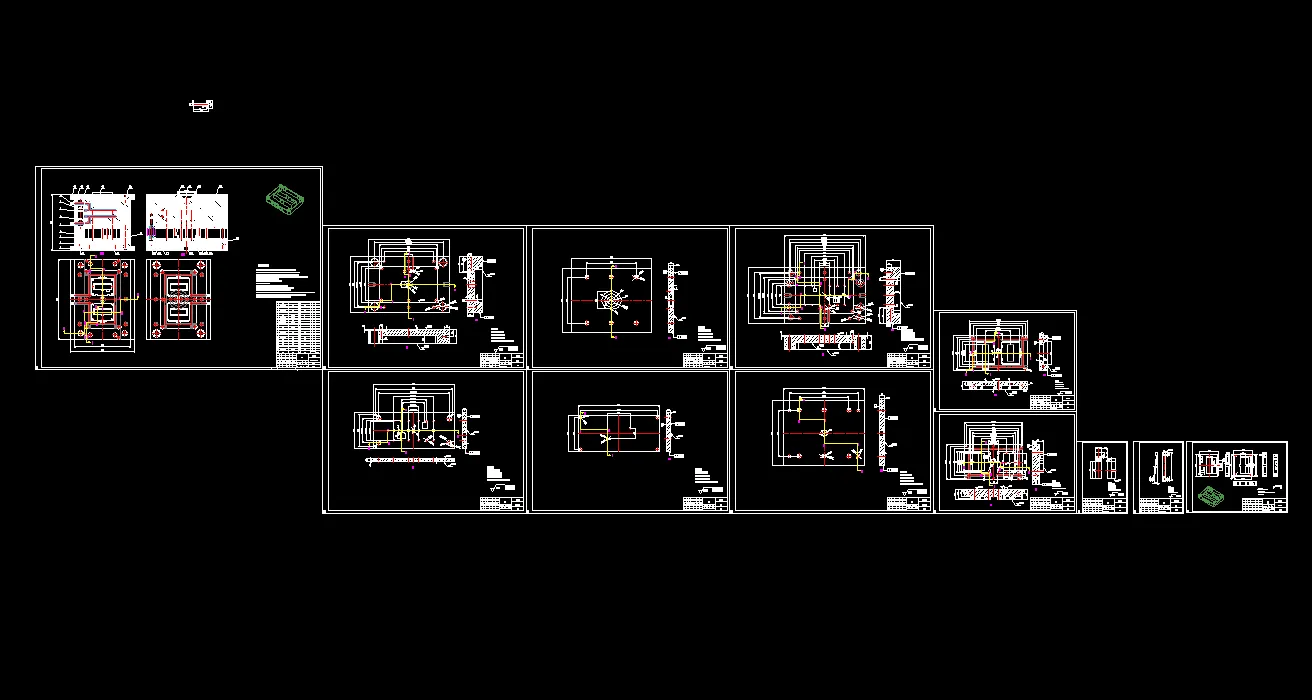

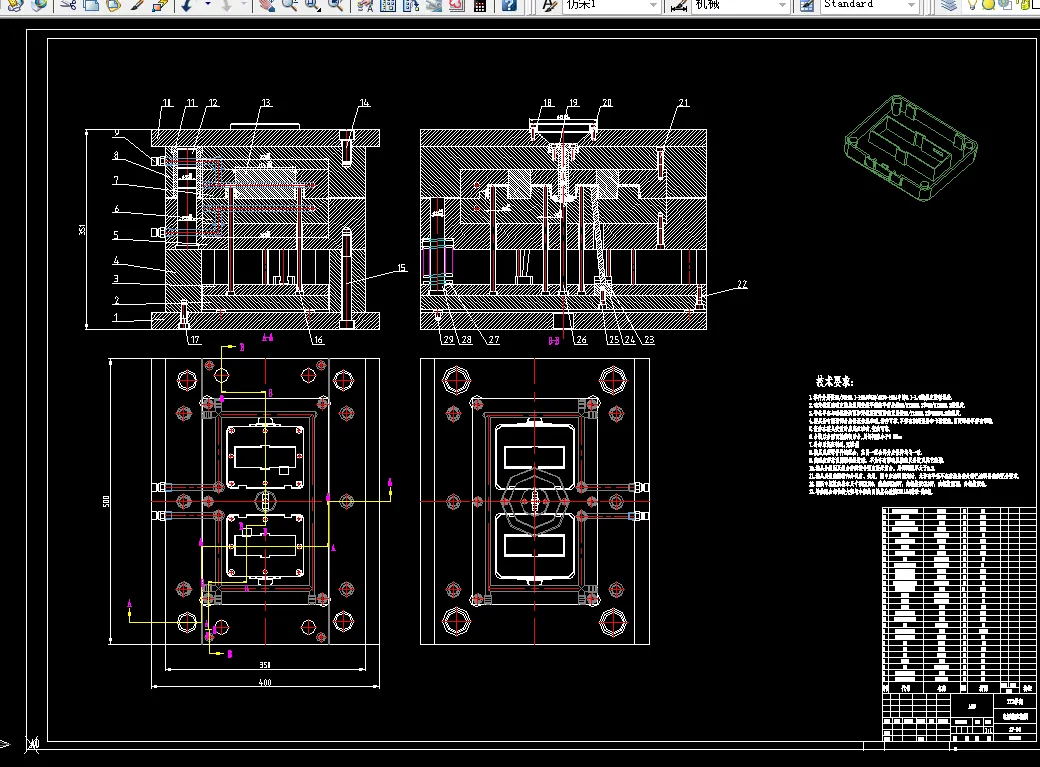

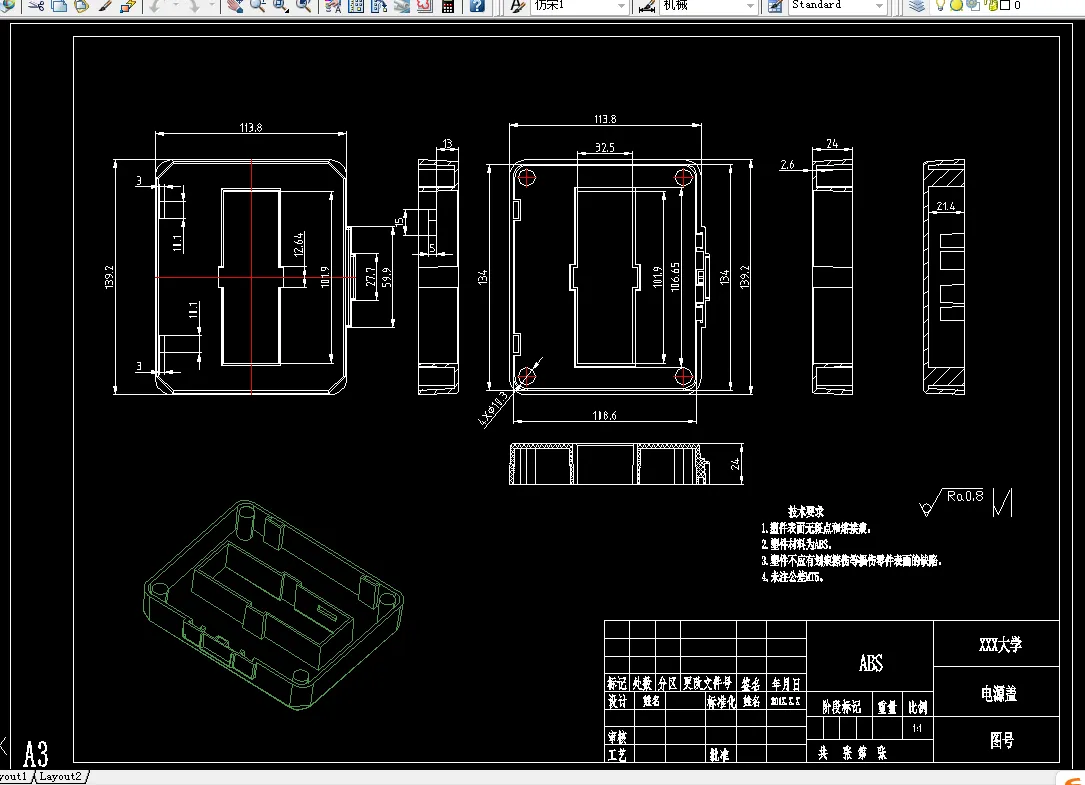

CAD版本图纸，共12张

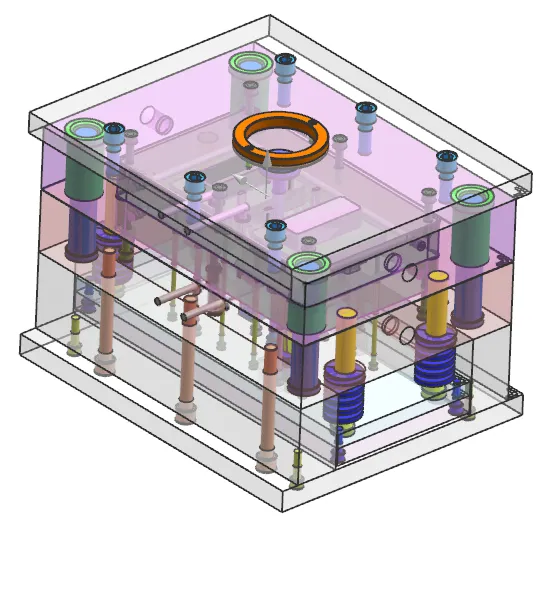

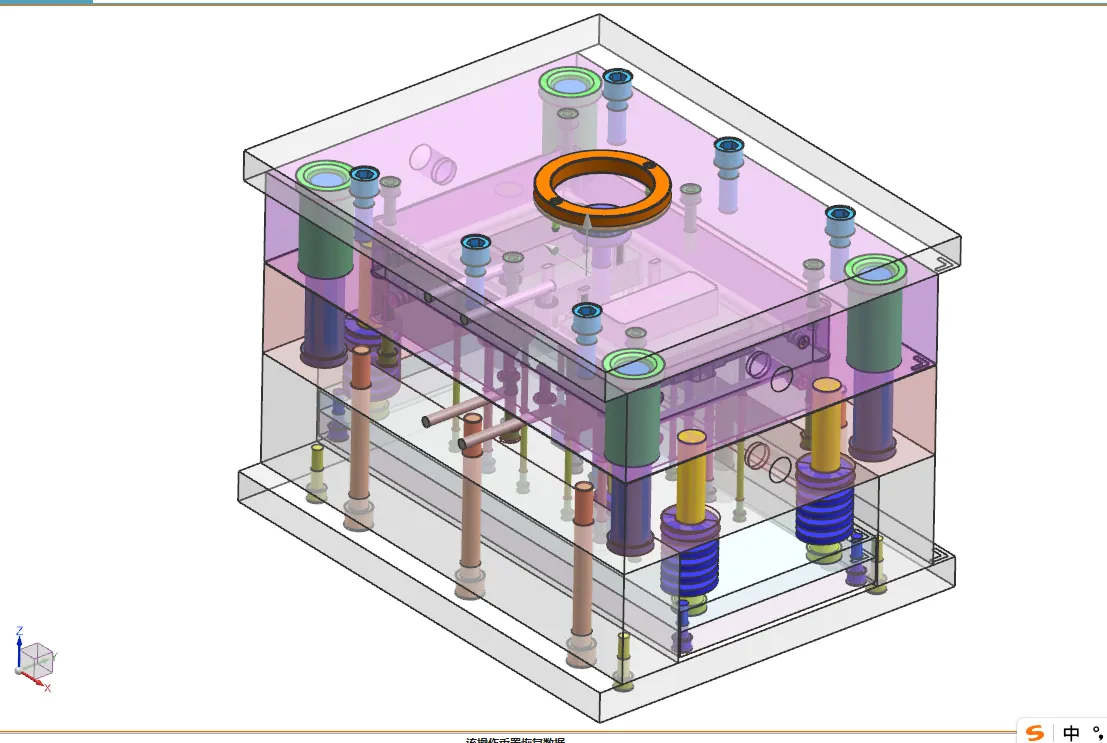

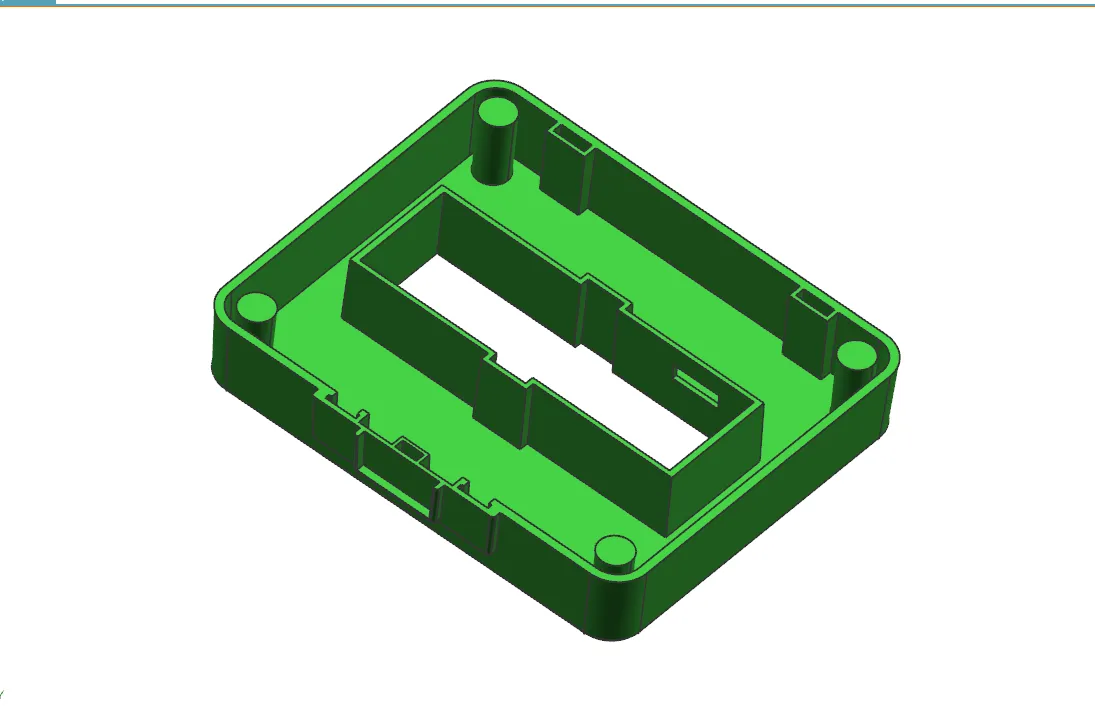

UG三维图一份

摘要

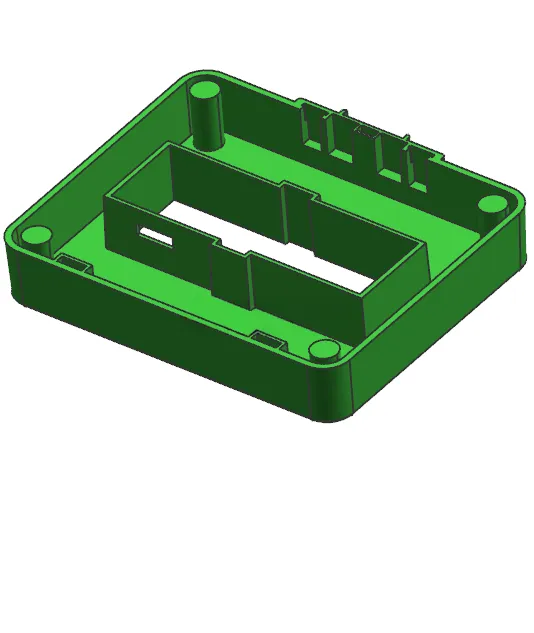

本文研究的主要内容是电源盖产品及注塑模具设计,通过确定电源盖的外形形状，结合成型特点设计注塑模具。主要包括塑件的工艺分析、选择注射成型设备、设计成型方案、模具成型零件与推出机构的设计等。具体包括分析塑件结构、尺寸精度和表面质量；计算塑件体积、注射量和凹凸模的尺寸；设计主流道、分流道、浇口、拉料杆和冷却系统；确定推出方式、型腔数目和排列方式。在经过对塑件进行结构和工艺性分析之后,设计出了塑件的外观图形，该电源盖外形尺寸属于小型塑件，且塑件外观无特殊要求。利用UG和AUTO CAD软件绘制了二维图和三维图，在清楚地表达模具结构的同时，也缩短了设计时间，提高了效率。这种电源盖可以对药品进行分类，可以携带多种不同属性的药品，在使用之时根据需求进行不同的选择。

关键词：注塑模；便携式电源盖；分类

目录

电源盖注塑模具设计 1

1 绪  论 3

2 塑件成型工艺分析 5

2.1塑件原材料分析 5

2.2塑件整体分析 6

2.2.1塑件结构分析 6

2.2.2尺寸精度分析 6

2.2.3表面质量分析 7

3 选择注塑成型设备 8

3.1计算塑件体积 8

3.2确定型腔数目 8

3.3计算注射量 9

3.4选择注射机 9

3.5注射机的校核 11

4 设计成型方案 12

4.1分型面的选择 12

4.2确定型腔的排列方式 13

5 设计浇注系统 14

5.1主流道设计 14

5.2分流道设计 15

5.3浇口和拉料杆设计 15

6 模具成型零件的设计与计算 18

6.1凹模的结构设计 18

6.2 凸模型芯的结构设计 19

6.3型芯型腔成型零件工作尺寸的计算 19

7 设计冷却系统和合模导向机构 21

7.1冷却系统的设计 21

7.2合模导向机构的设计 22

8设计模架与推出机构 24

8.1推出机构的分类 24

8.2推出力的计算 24

脱模力的计算 24

8.3推出机构的设计原则 25

8.4确定推出机构方式 25

8.5设计模架结构 26

9 校核 28

9.1注射机有关工艺校核 28

9.2模具厚度与注射机闭合高度 28

9.3 模架各尺寸的校核 28

10绘制模具总装图 29

10.1模具工作原理 29

10.2模具装配图 29

11结论 31

参考文献 33

致谢 34
