作品包括：

Word设计说明书1份

任务书一份

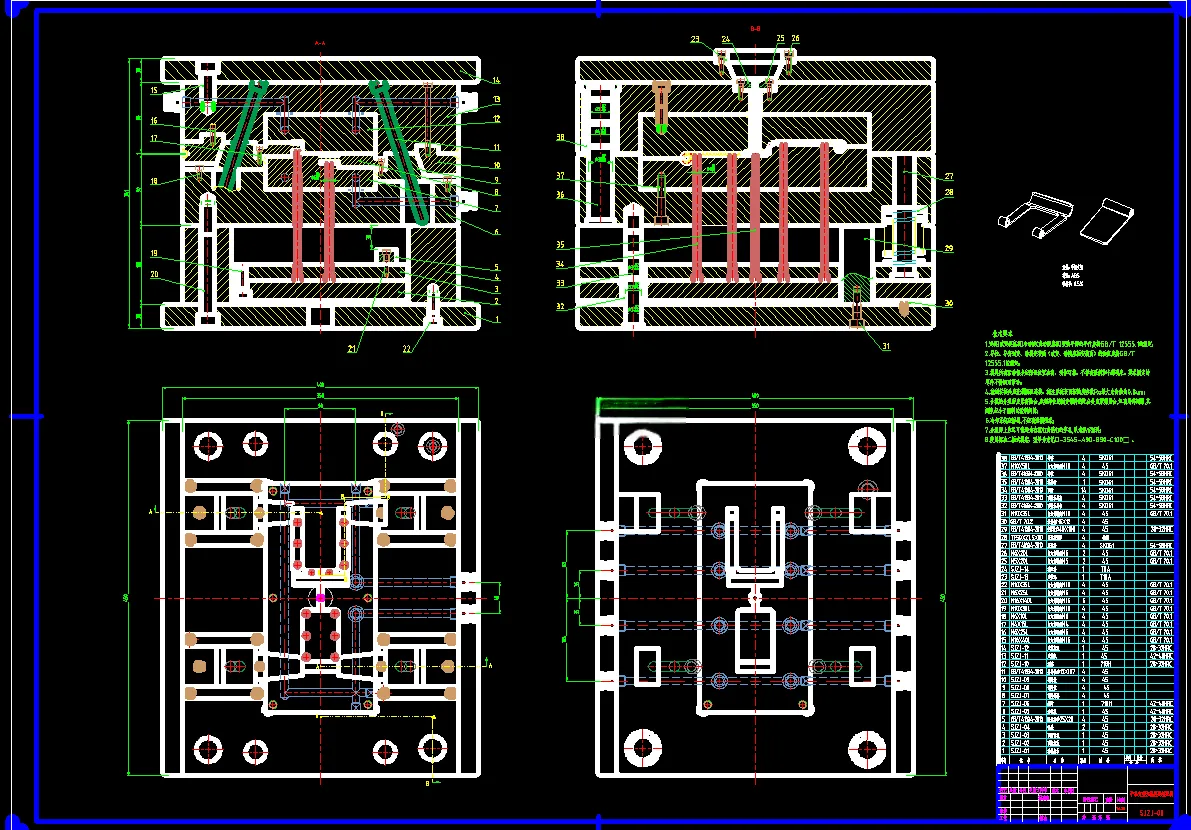

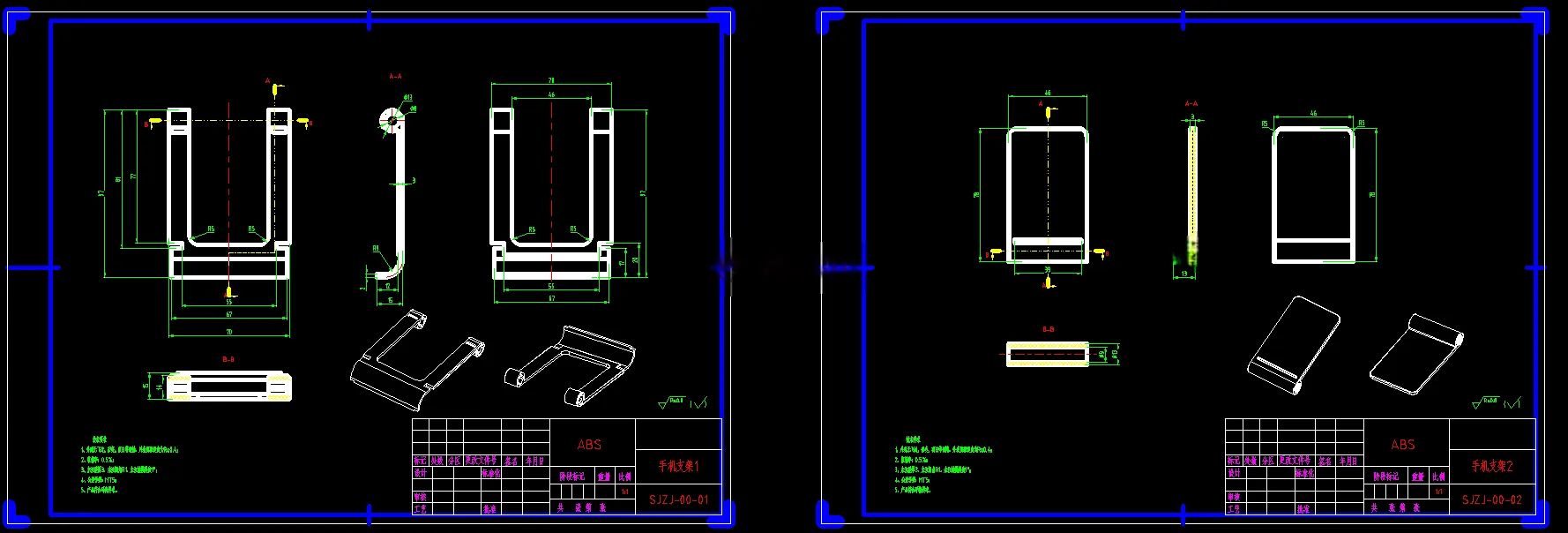

CAD版本图纸，共14张

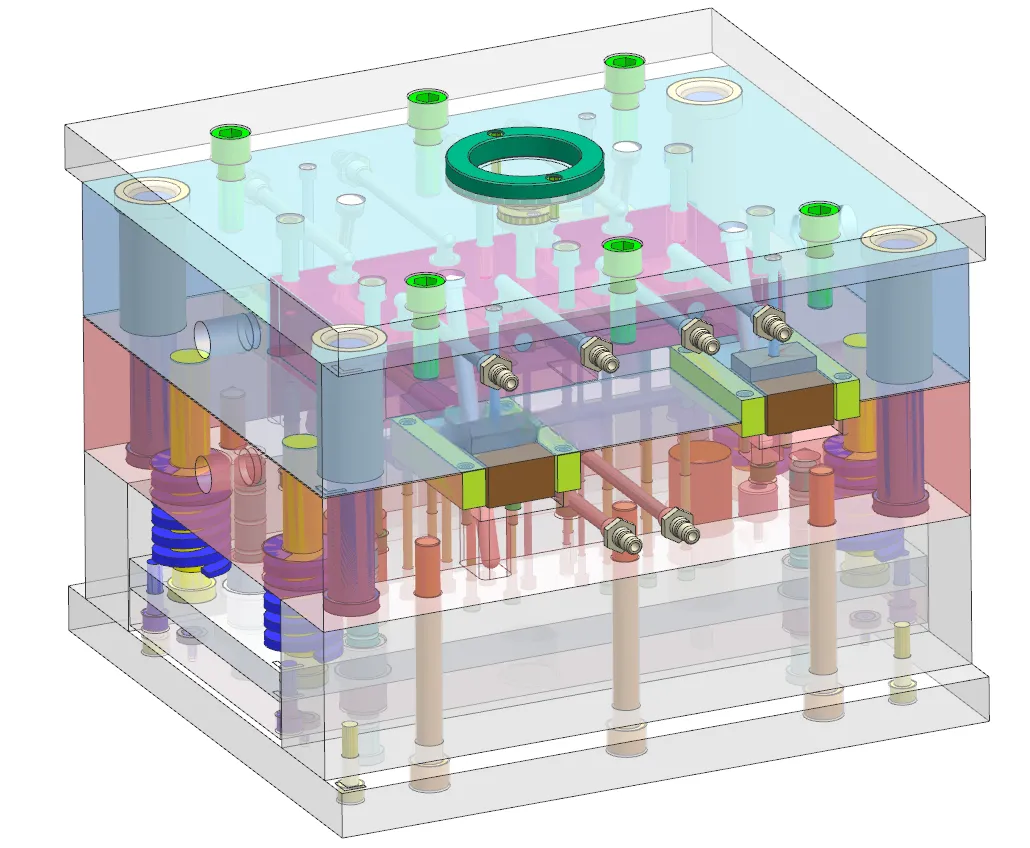

UG三维图一份

模流分析一份

摘要

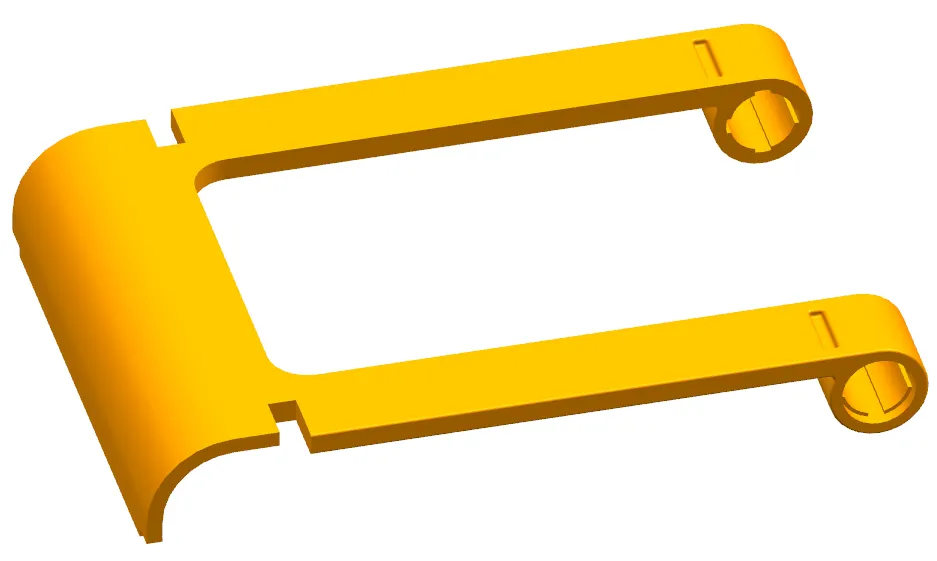

为了加快研发速度，这次利用了UG软件创建了模具三维图，根据设计步骤分别进行建模。已知手机支架的材料为ABS，查出这种塑料的缩水率和密度并计算成型零件的工作尺寸。本设计中模架不分采用大水口类型，主要与浇注系统存在直接联系，最后选出来的型号为CI-3545-A90-B90-C100；模具顶端为定位环和主流道衬套，手机支架开始生产时通过HTF160J/TJ卧式注塑机加热注入原料，经过侧浇口浇注系统后进入一模两腔且对称平衡排列的型腔，填充结束后由环形水路进行均匀冷却，成型之后由顶针机构推出，由导柱导套确保开模稳定和精准，分模过程由斜导柱滑块实现手机支架侧孔部分的抽芯。除此之外，借助有限元分析软件Moldflow模拟手机支架的充型过程，通过仿真分析可以预测得到浇口匹配性、填充时间、气穴位置和冷却效果等关键数据，从而论证成型方案的可行性和合理性。 言而总之，该模具设计立足于科学理念和生产实际，整体结构比较常规且零部件的通用性较好，使用了许多标准件，故而极大地降低了制造成本，也减少了组装过程带来的误差隐患，具有不错的经济效益。
