作品包括：

Word设计说明书1份

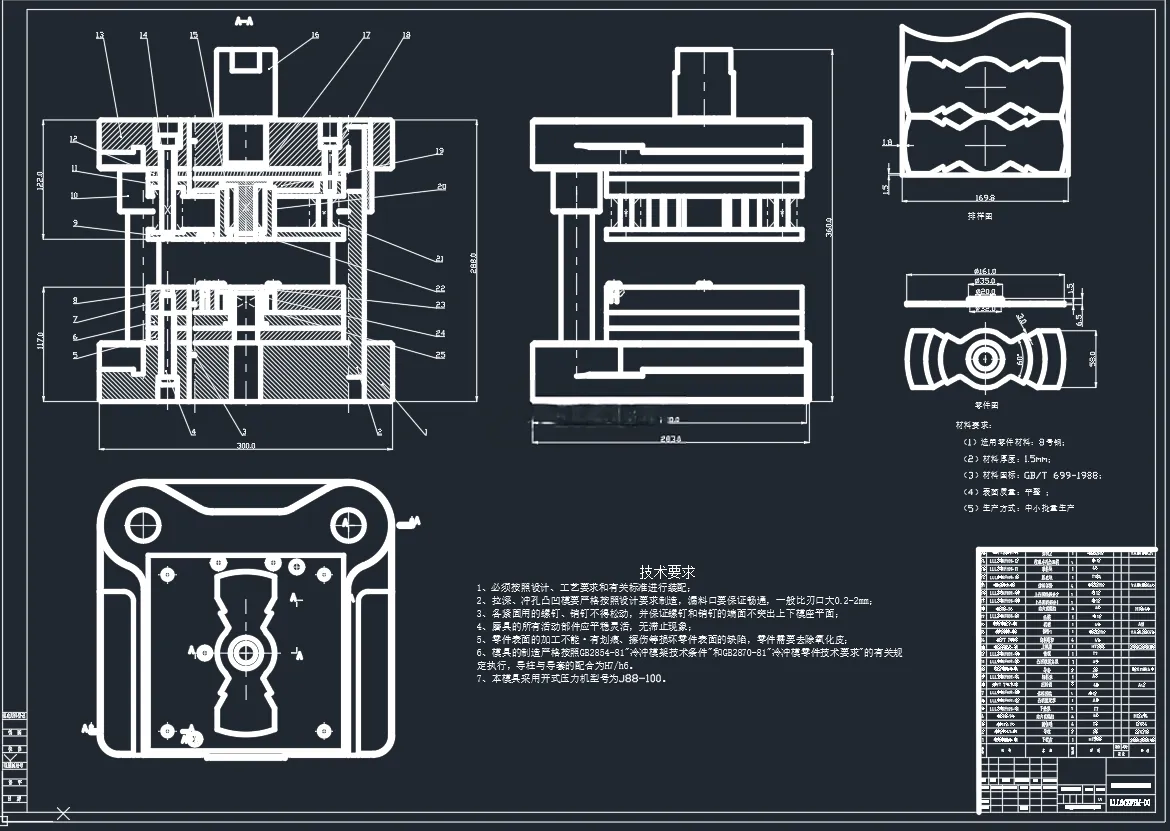

CAD版本图纸，共8张

UG三维弯曲翻边冲孔复合模三维图一套

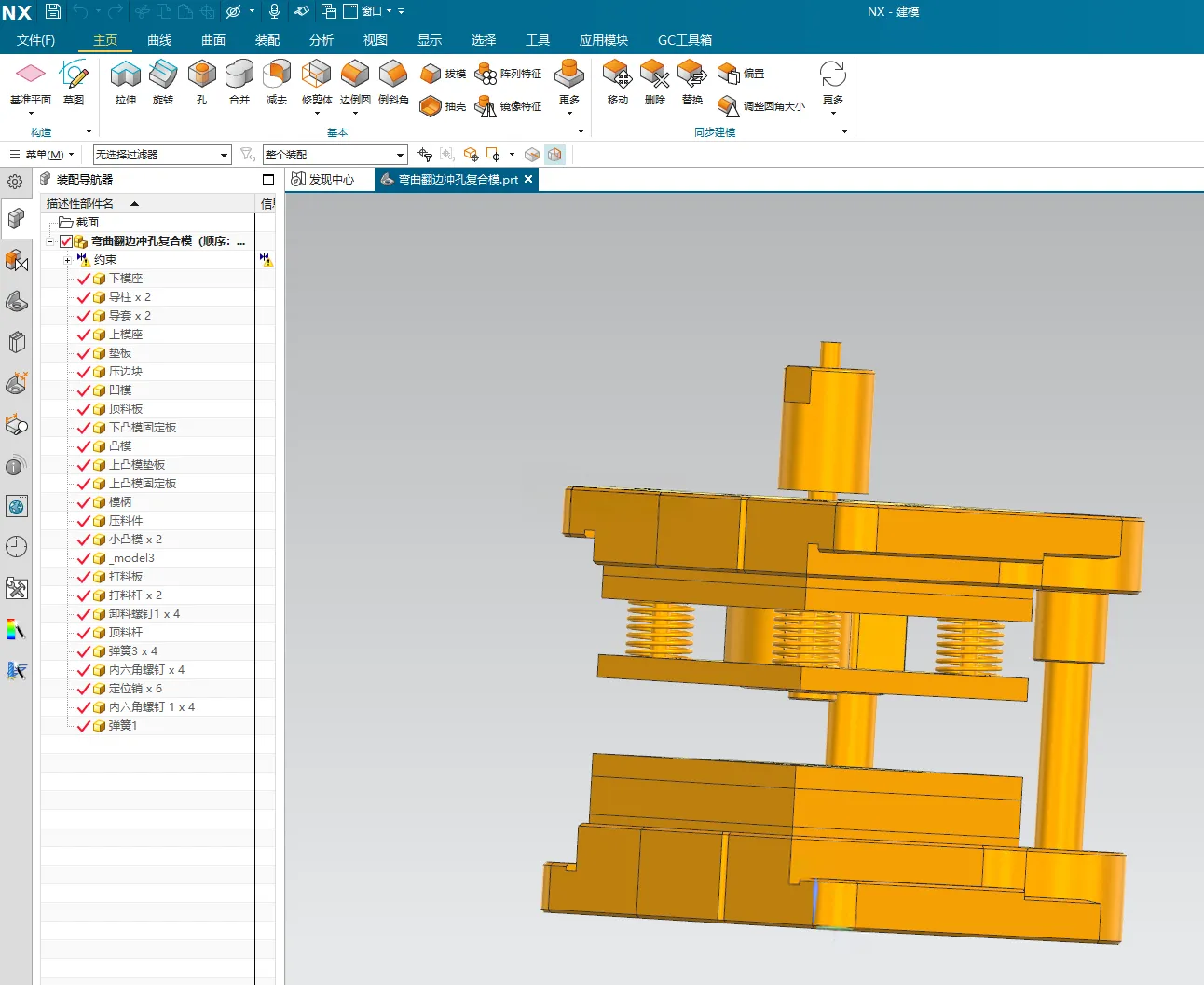

弯曲翻边冲孔复合模UG三维图一套

摘要

本文是以汽车的某一辅助支架零件为对象进行研究，以零件的结构特点以及参数规格对其进行工艺分析，拟定三种方案，通过方案的对比选择最优的方案，根据拟定的方案严格按照冲压模具的设计步骤设计出该零件的成形冲压模具并利用UG三维建模软件进行零件的建模，以及CAD二维制图软件的出图，利用有限元分析软件Autoform进行目标零件的工艺性分析以及成形模拟得出零件相应成形过程中拉裂、减薄、起皱等参数结果来验证所设计的模具是否合理。
