作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

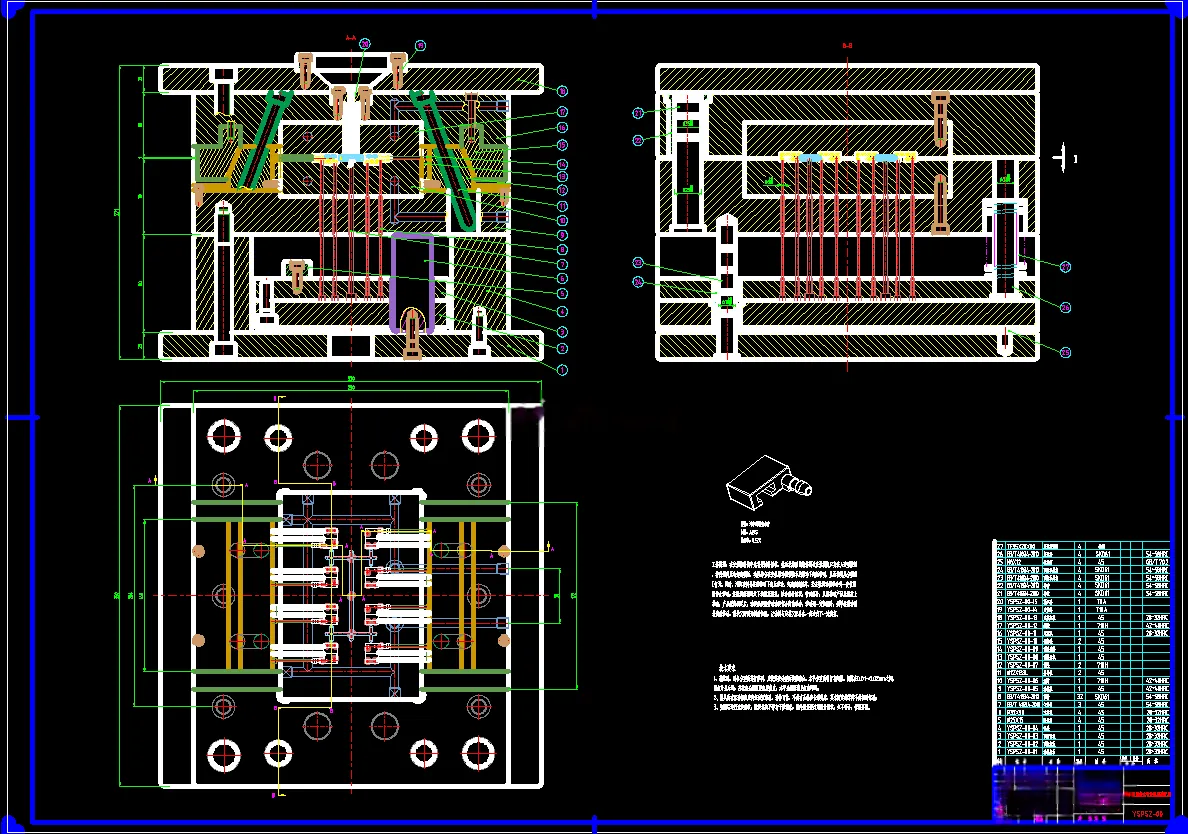

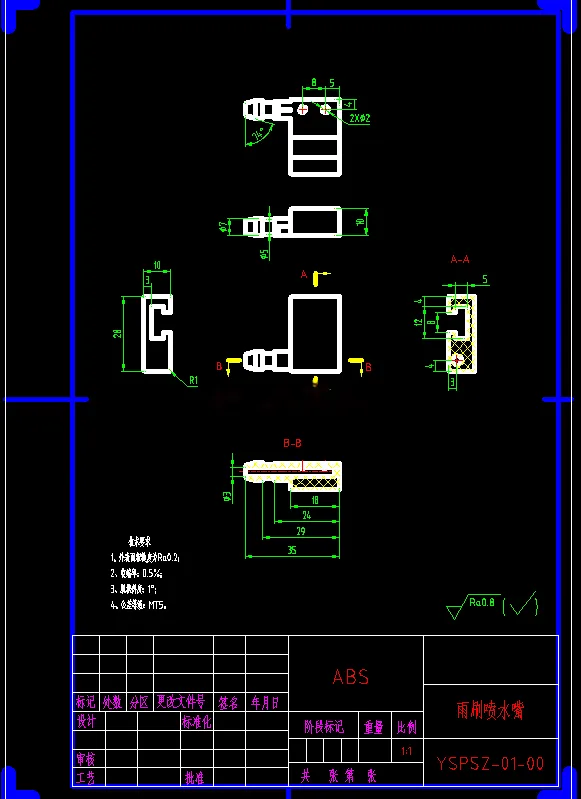

CAD版本图纸，共14张

UG三维图一份

模流分析一份

型腔数控加工文件一份

摘要

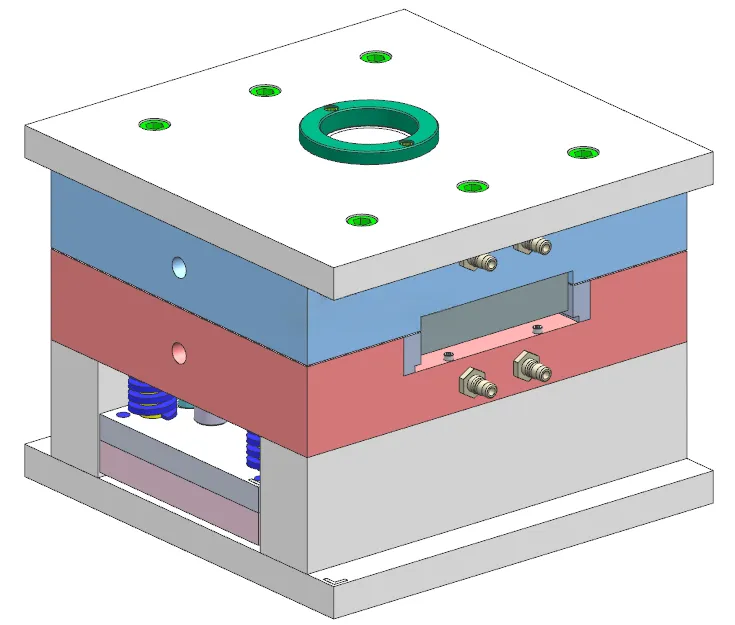

(1)汽车雨刷喷水嘴的尺寸精度为MT5一般等级；要求外观没有裂痕等缺陷，具备良好的硬度和抗冲击性能，材料采用了ABS(丙烯腈-丁二烯-苯乙烯共聚物)，价格便宜、流动性良好，成形稳定性突出，缩水率较小。 (2)分型面设在与侧孔圆心重合的最大轮廓平面，采取了一模八腔和两行四列的布局方案；注射机选择海天HTF86J/TJ×A，使用了锥形主流道、圆形断面分流道，侧浇口的浇注系统；模架选择龙记CI类型，采取圆形顶针，设置在动模一侧从型芯底部推出制品。 (3)汽车雨刷喷水嘴使用斜导柱滑块侧抽芯机构来辅助成型，导轨通过螺丝固定在动模板，当模具开始分模时，动模部分带动滑块运动，斜导柱和楔紧块则固定在定模板，在导向作用下滑块进行三角函数规律的运动，从而方能完成侧向分型。 (4)采取水冷的方式，在动模板和定模板内部设置相同规格和结构的水路，本次使用直通式回流管道，水管到型腔表面的距离保持一样。 同时完成汽车雨刷喷水嘴的浇口位置分析、填充分析、排气分析和冷却分析，此乃预测产品缺陷和验证结果合理的有效手段；最终完成汽车雨刷喷水嘴模具型腔的加工仿真。
