作品包括：

Word设计说明书1份

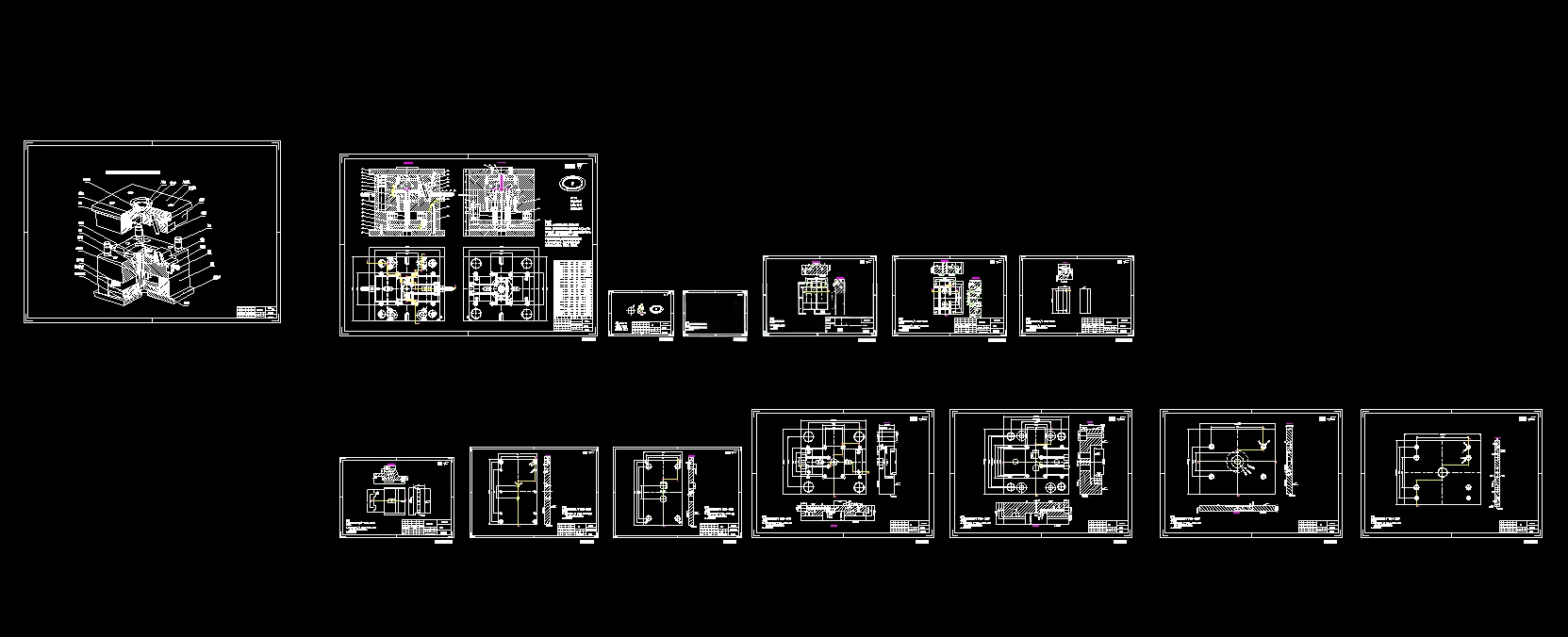

CAD版本图纸，共14张

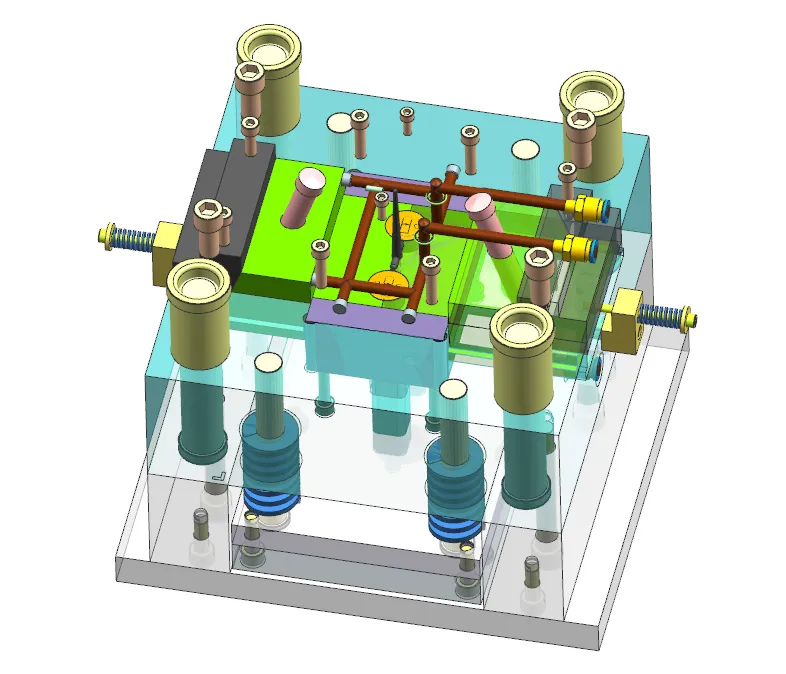

UG三维图一份

仿真动画视频一份

摘要

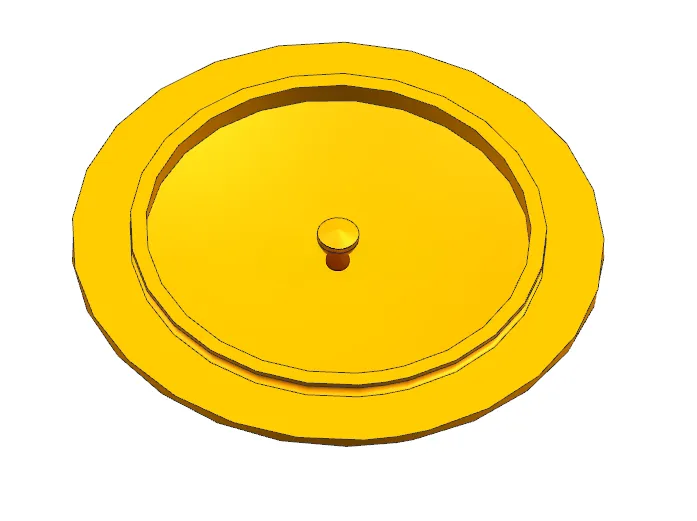

本文开展带内芯塑料瓶盖注塑模具设计，塑件选用 PA1010 材料，侧壁存在环形凹槽倒扣，采用**一模两腔**布局，借助 UG、CAD 完成三维建模与工程图纸绘制。分型面设于塑件最大轮廓位置，浇注系统采用侧浇口，配置 Z 型拉料杆与冷料穴，依靠分型面间隙实现排气。成型零件采用镶嵌式型腔型芯，依据 PA1010 收缩率完成成型尺寸、型腔壁厚与底板厚度校核；采用推杆推出脱模，设计 18° 斜导柱滑块机构处理侧壁倒扣，布置环绕式冷却水道。选用 CI3030A70B100C90 两板标准模架，匹配 XSZY250/160 注塑机，校核注射量、锁模力、开模行程等参数，同时分析模具经济性与环保性，整套模具可实现瓶盖塑件批量稳定生产。
