作品包括：

Word设计说明书1份

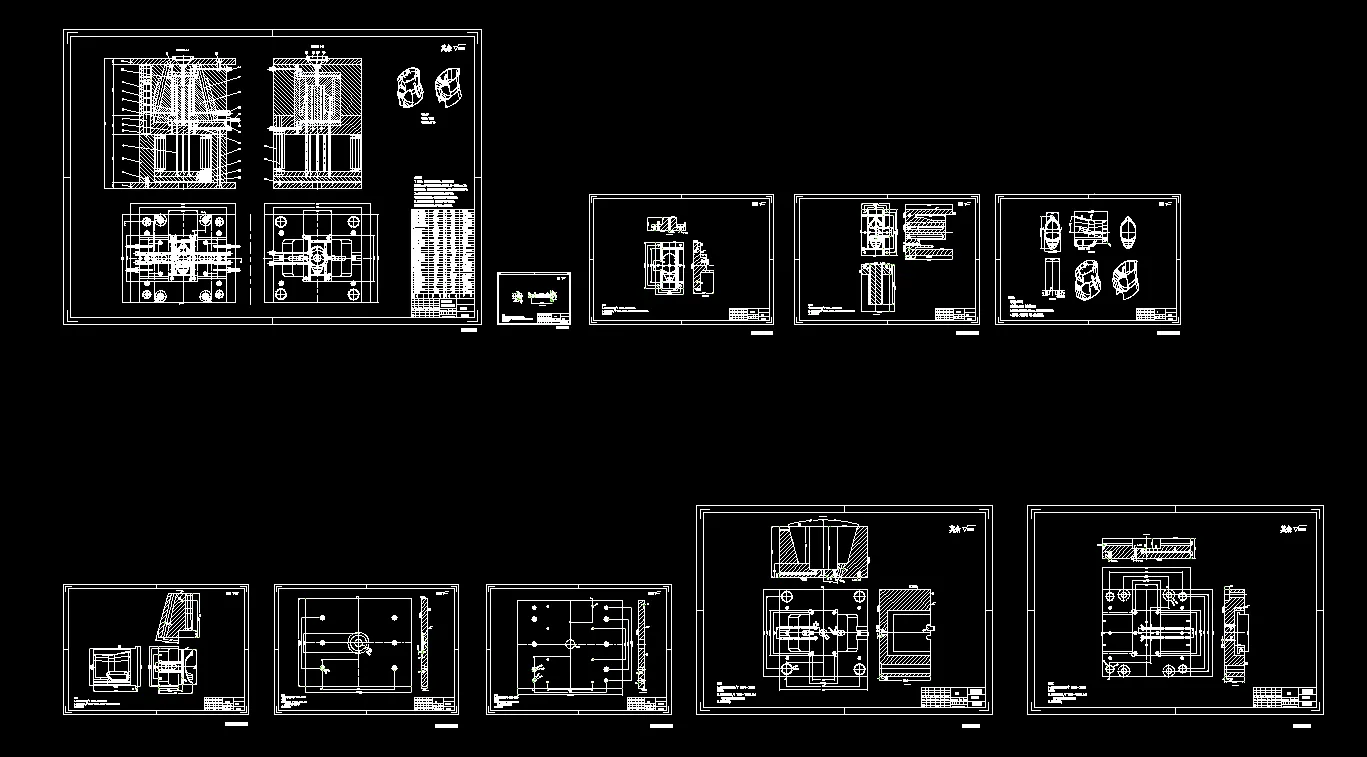

CAD版本图纸，共10张

UG三维图一份

摘要

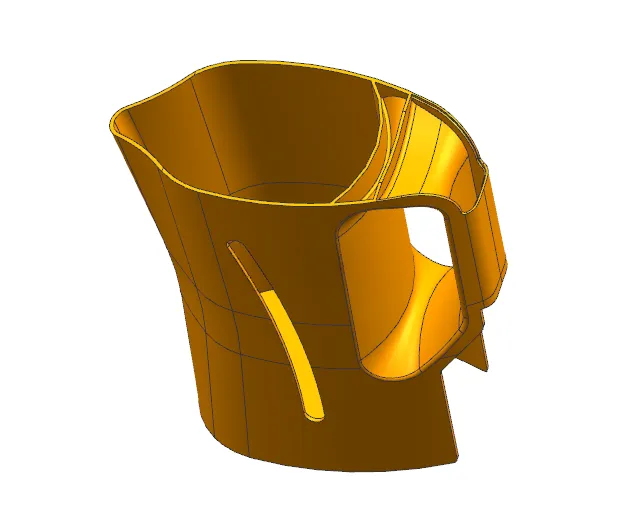

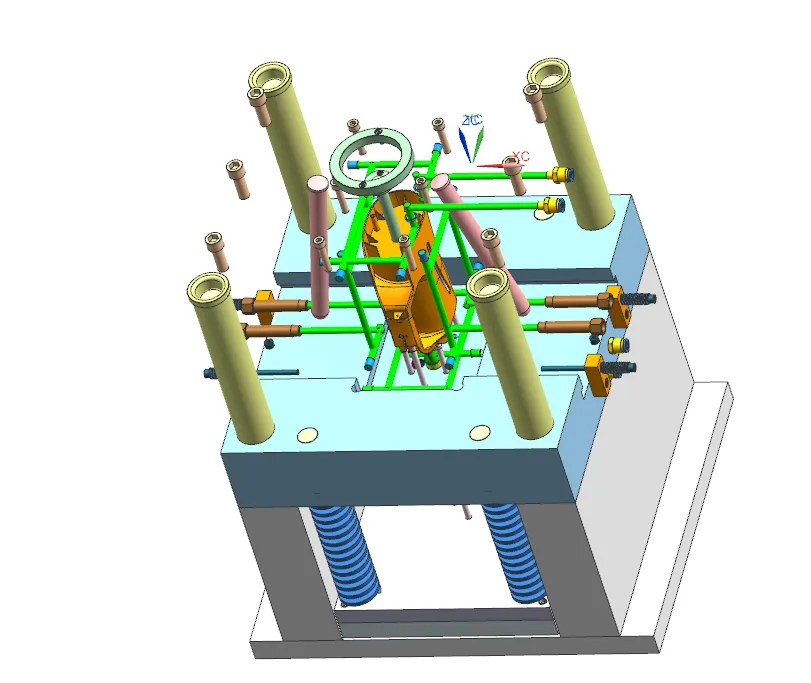

本文开展热水壶外壳注塑模具设计，塑件材料选用 PP，采用**一模一腔**布局，借助 UG 完成塑件与模具三维建模及工程图纸绘制。分型面选取塑件最大轮廓位置，浇注系统采用直浇口，成型零件选用整体镶嵌式型腔型芯，依据 PP 收缩率完成成型尺寸计算。塑件存在侧向倒扣，设计斜导柱滑块抽芯机构；采用多根推杆实现塑件顶出脱模，依靠分型面与机构间隙实现排气，设计环绕式冷却水道。选用 FIC 型标准两板模架，匹配 XSZ2000 注塑机，完成注射量、锁模力、开模行程、安装闭合高度校核。文中还给出模具零部件选材，制定模具生产前后保养维修规范，整套模具结构合理，可满足热水壶外壳塑件批量注塑生产。
