作品包括：

Word设计说明书1份

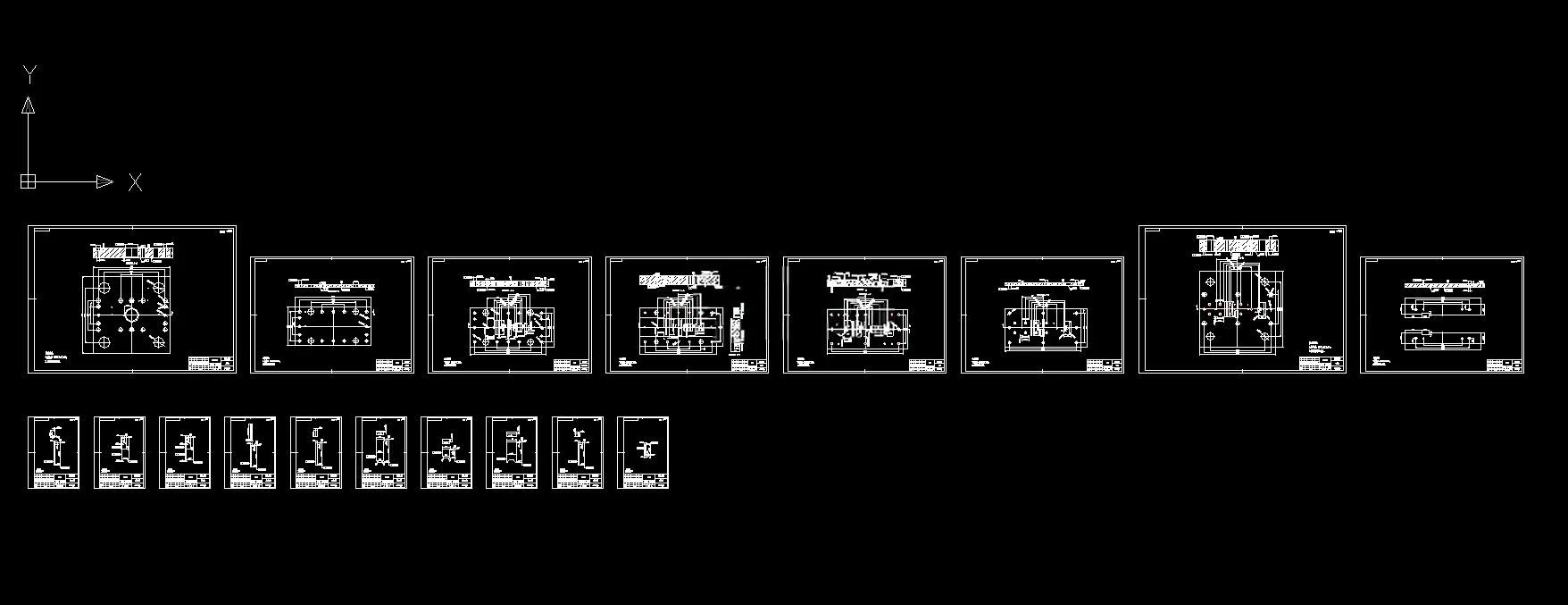

CAD版本图纸，共19张

摘要

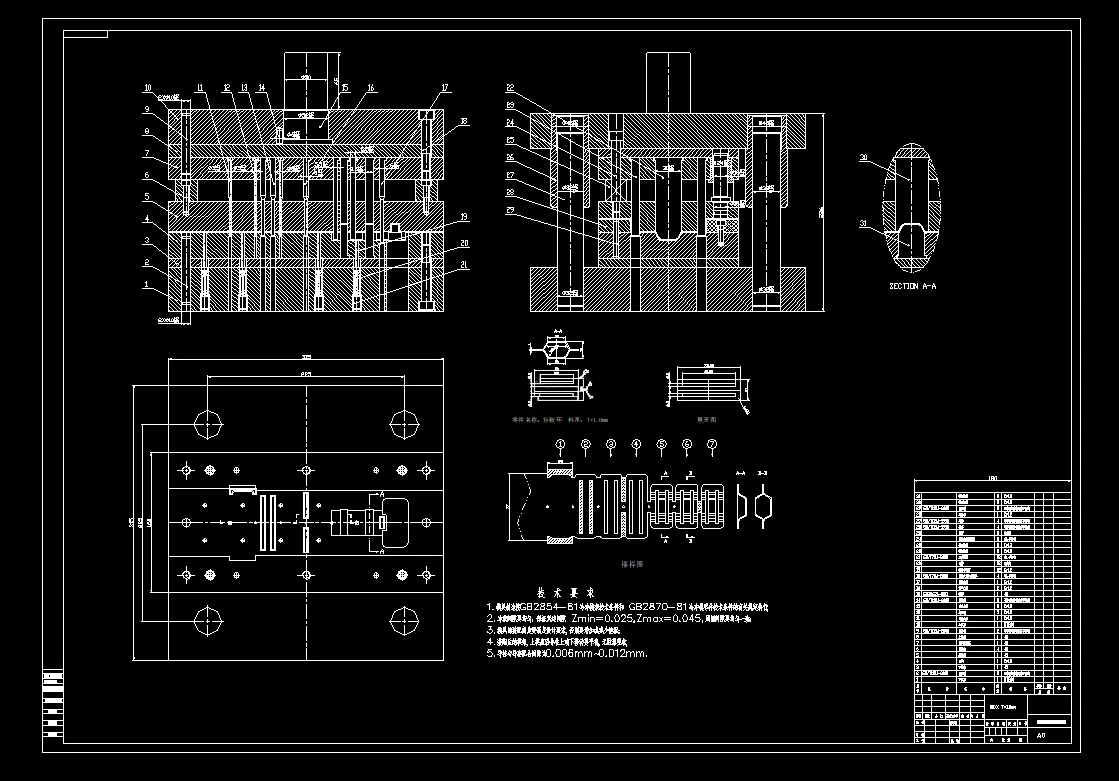

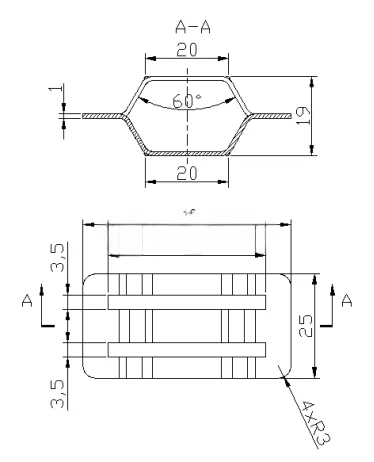

本文档为矩鞍环冲压级进模设计说明书。绪论介绍模具行业国内外发展现状、发展趋势，阐述冲压模具优缺点，点明课题目的，模具行业水平体现国家工业化实力，冲压适合批量金属加工，但对模具精度要求高。 零件材料为 1.0mm 厚 Q235 钢，零件包含冲孔、多处折弯、落料工序。对比多套单工序模、复合工序模、级进模三种方案，最终选用**7 工位级进模**，实现条料连续自动送料，工位依次为冲侧刃冲孔、冲孔切边、切边、切边、弯曲、弯曲、落料。采用有废料排样，查表选取搭边值，材料利用率 80.88%，前期完成弯曲件展开计算。 完成冲压工艺计算，确定 Q235 合理冲裁双面间隙 0.100.14mm，采用分别加工法，计算凸凹模刃口、弯曲工作尺寸；计算工艺力、确定压力中心，初选冲压设备。开展模具结构设计，完成凸凹模、固定板、垫板、导柱导套、模架、模柄等零部件选型与结构设计。最后对压力机公称压力、行程、闭合高度等参数校核，说明模具装配、间隙调整要点，使用三维、CAD 软件完成整套图纸绘制，实现矩鞍环大批量冲压生产，也巩固了设计者模具专业知识。
