作品包括：

Word设计说明书1份

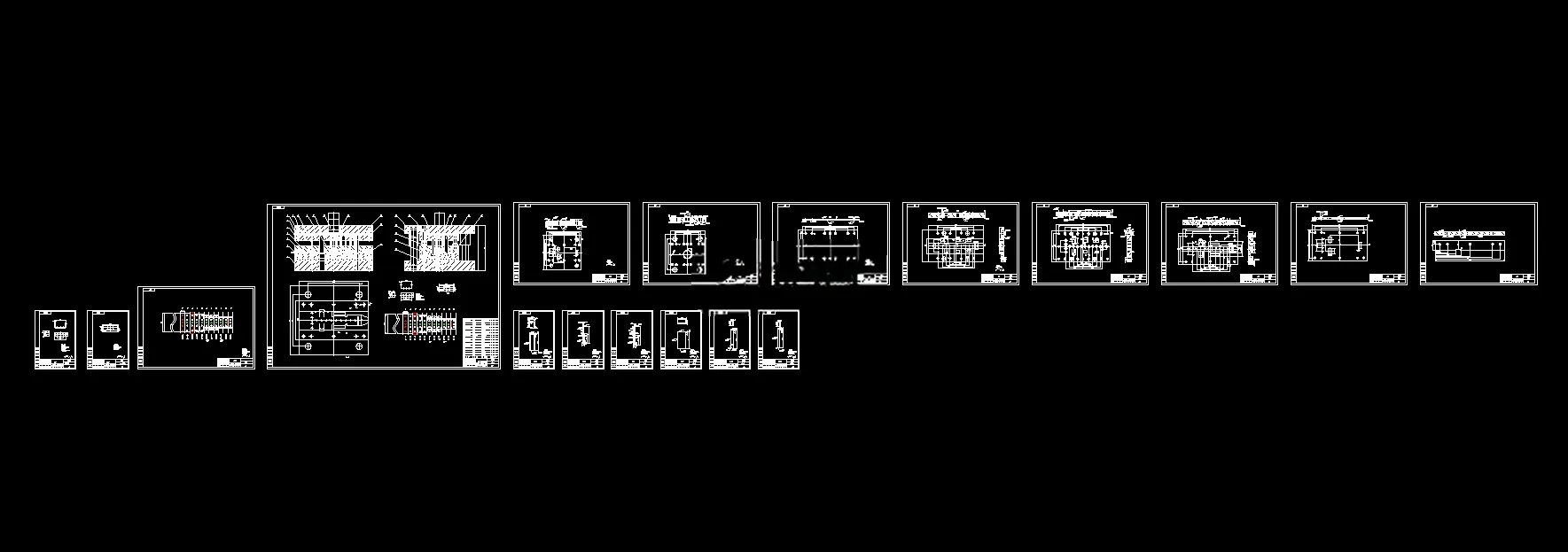

CAD版本图纸，共18张

UG三维图一份

摘要

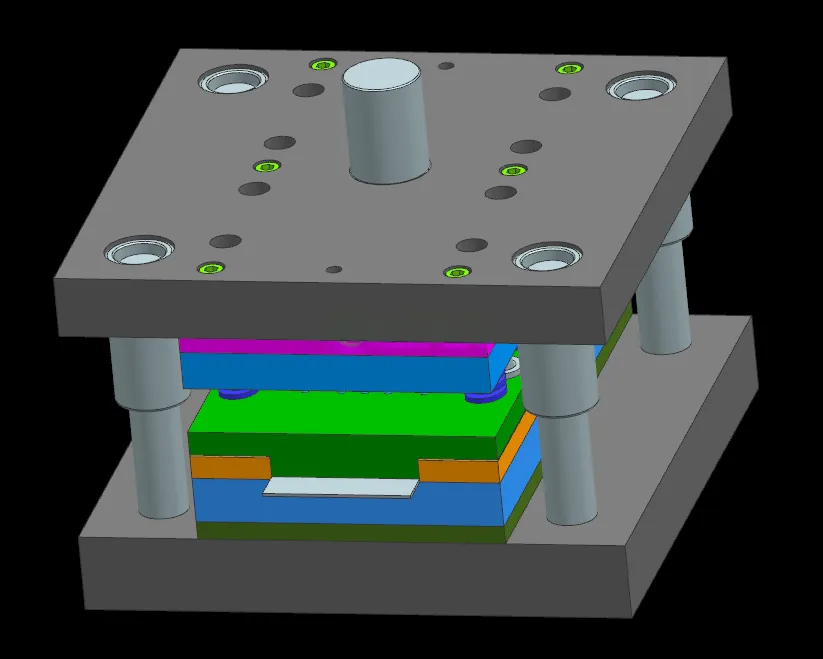

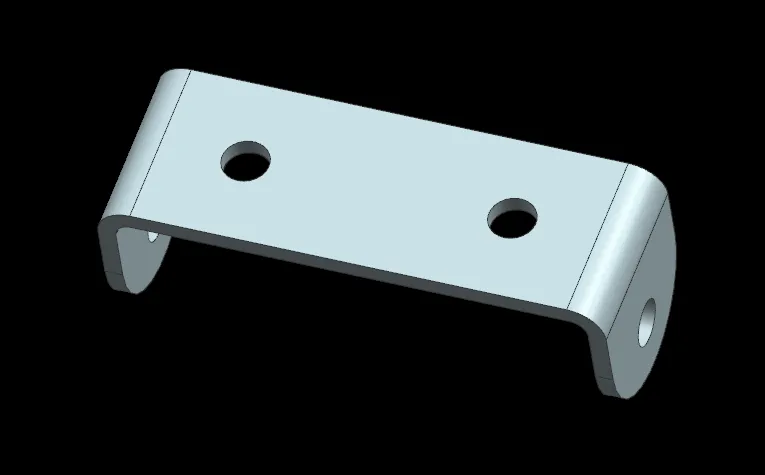

本设计针对 08F 材质、板厚 2.0mm 的 U 形自行车支撑架进行级进冲压模具设计。零件需完成冲孔、切边、多道弯曲、落料工序，对比多种工艺方案，选用 11 工位级进模，采用有废料排样，材料利用率 64.2%。完成零件钣金展开，计算凸凹模刃口尺寸、冲裁力、卸料力、弯曲力，确定压力中心并初选冲压设备。设计凸凹模、卸料定位、导柱导套及标准模架等结构，校核压力机公称压力、闭合高度、行程等参数。阐述模具装配、间隙调整与调试要点，借助 CAD 完成整套图纸绘制。该模具可实现条料连续自动送料，满足支撑架大批量冲压生产要求。
