作品包括：

Word设计说明书1份

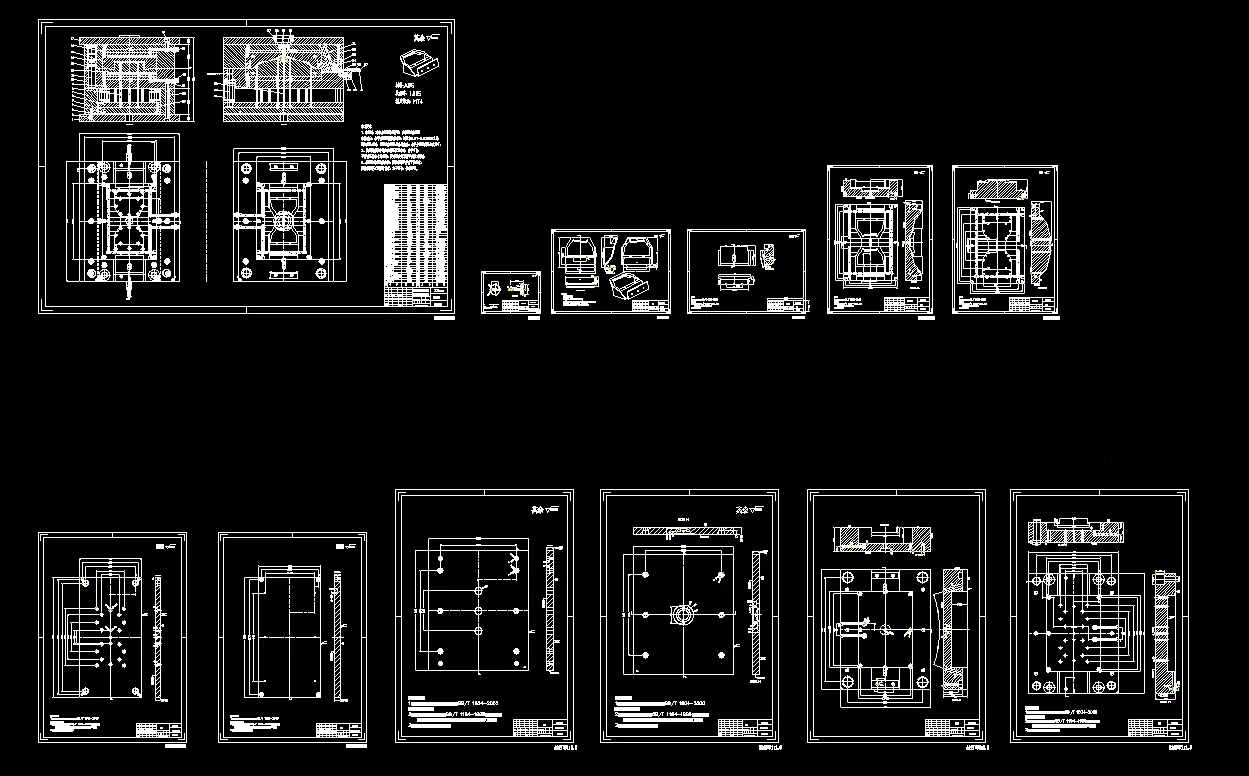

CAD版本图纸，共12张

UG三维图一份

摘要

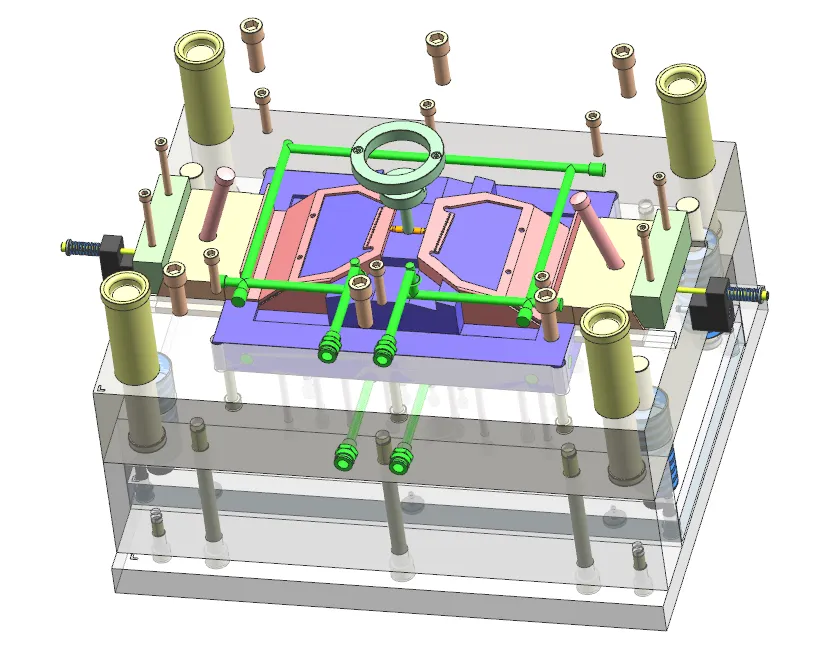

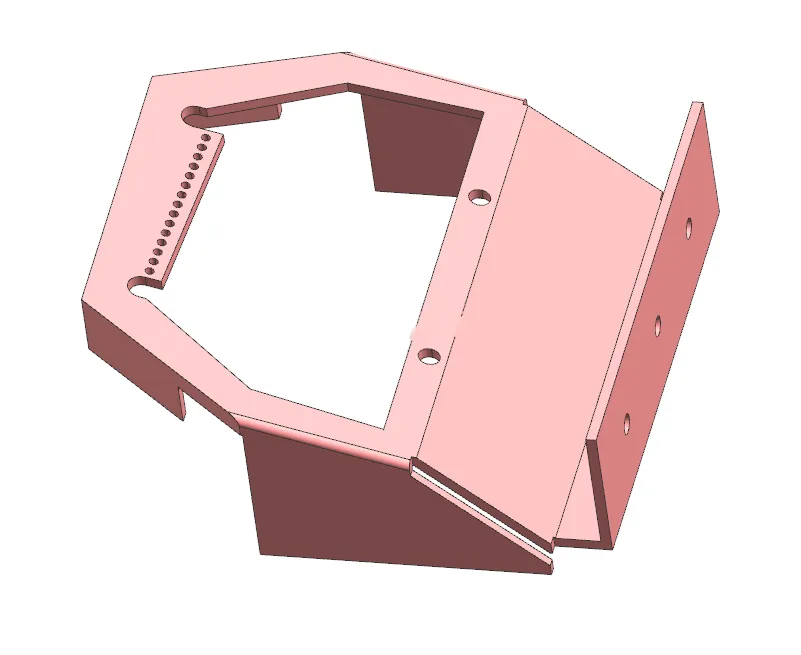

本文开展汽车车灯灯罩支架注塑模具设计，塑件选用 ABS 材料，壳体壁厚较为均匀，采用**一模两腔**对称布局，借助 UG、CAD 完成三维建模与工程图纸绘制。分型面设于塑件底部最大轮廓面，浇注系统采用侧浇口，配置 Z 型拉料杆与冷料穴，依靠分型面间隙自然排气。成型零件选用镶嵌式型腔型芯，依据 ABS 收缩率完成成型尺寸与强度校核；采用多根推杆顶出脱模，搭配复位杆弹簧复位机构，设计 18° 斜导柱滑块机构完成侧向抽芯，布置环绕式冷却水道。选用 CI4560A120B100C130 两板标准模架，匹配 XSZY500/350 注塑机，完成注射量、锁模力、注射压力及安装行程等参数校核。整套模具结构合理，可实现灯罩支架塑件的批量注塑生产。
