作品包括：

Word设计说明书1份

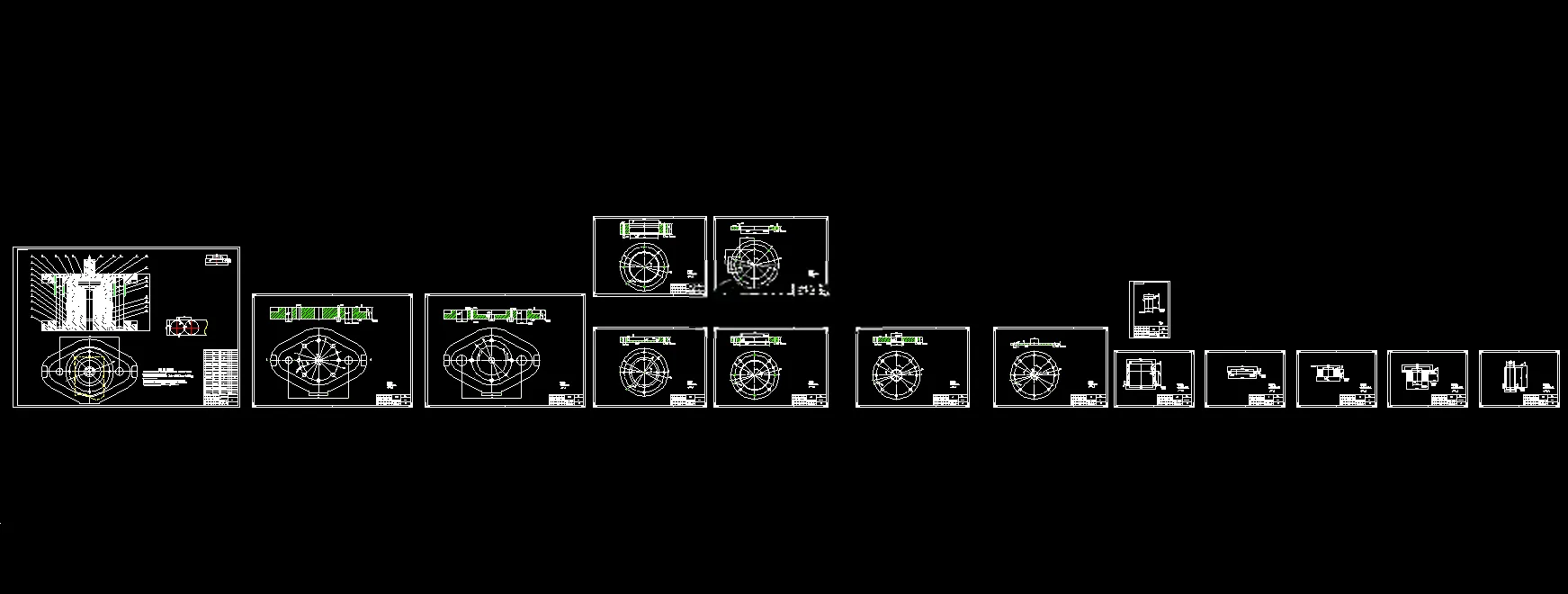

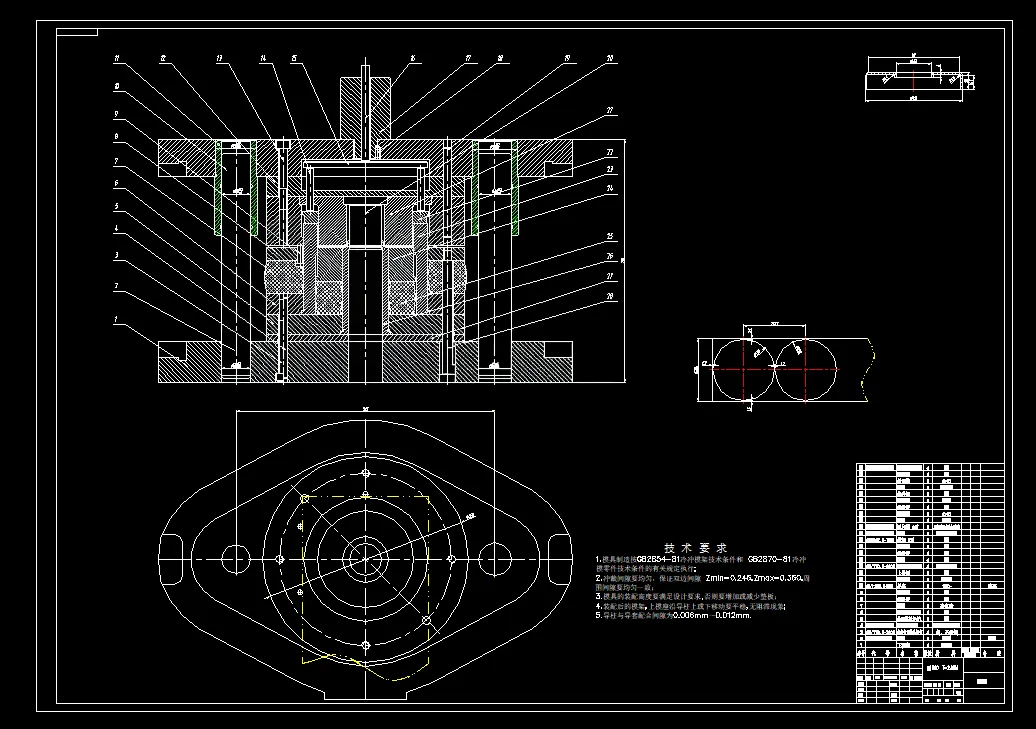

CAD版本图纸，共15张

摘要

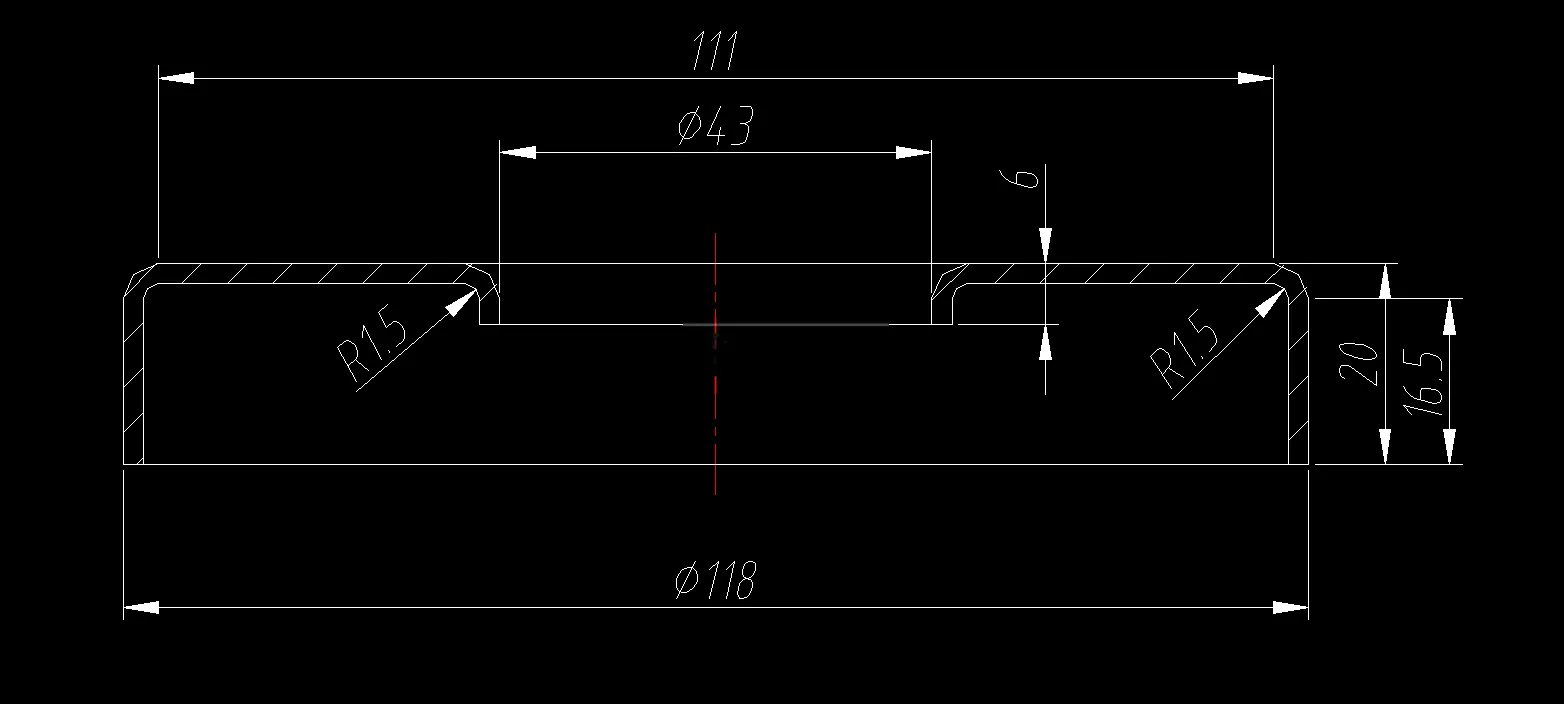

本文针对08钢材质圆形壳体零件开展冲压复合模具设计，零件料厚2mm，大批量生产，需完成落料、拉深、冲孔、翻边工序。经工艺分析，该壳体可一次拉深成型，确定采用落料拉深冲孔翻边复合模方案，选用有废料排样，计算送料步距、条料宽度，材料利用率76.34%。 完成冲裁力、拉深力、翻边力等工艺力计算，总冲压力835.8KN，选定J23125压力机；按照冲压手册确定冲裁、拉深、翻边凸凹模间隙，完成刃口尺寸计算。对凹模、凸模、凸凹模、固定板、垫板等工艺构件进行结构设计，选用弹性卸料、刚性+弹性推件机构，搭配导料销、挡料销定位。 完成压力、滑块行程、模柄孔、闭合高度等压力机校核，确定模具装配流程与检测项目，使用CAD完成模具图纸绘制。整套复合模具可在单次行程内完成多道冲压工序，生产效率高，满足壳体批量生产要求，可为同类回转壳体冲压模具设计提供参考。
