作品包括：

Word设计说明书1份

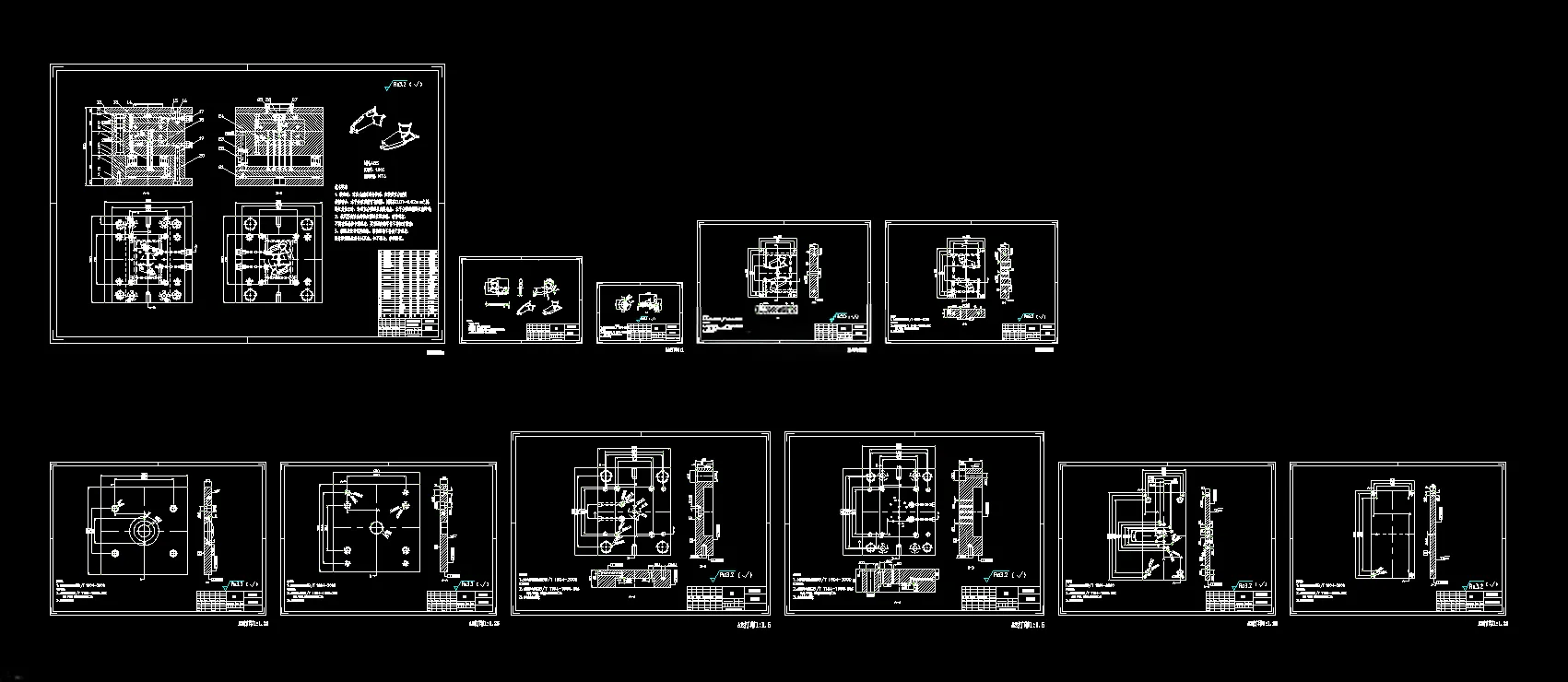

CAD版本图纸，共11张

UG三维图一份

摘要

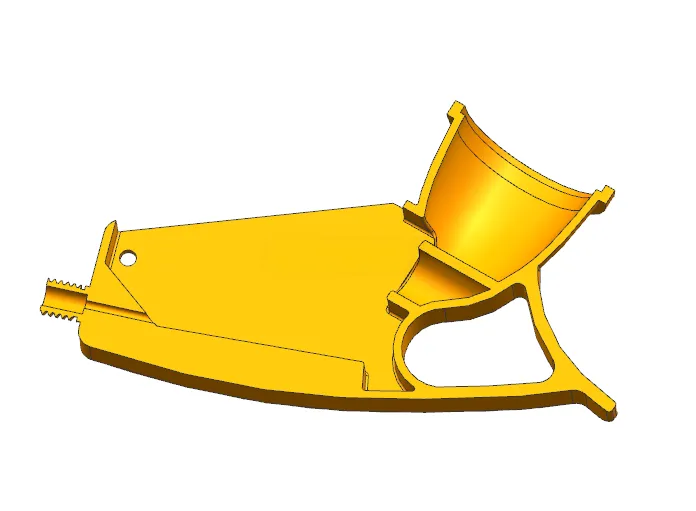

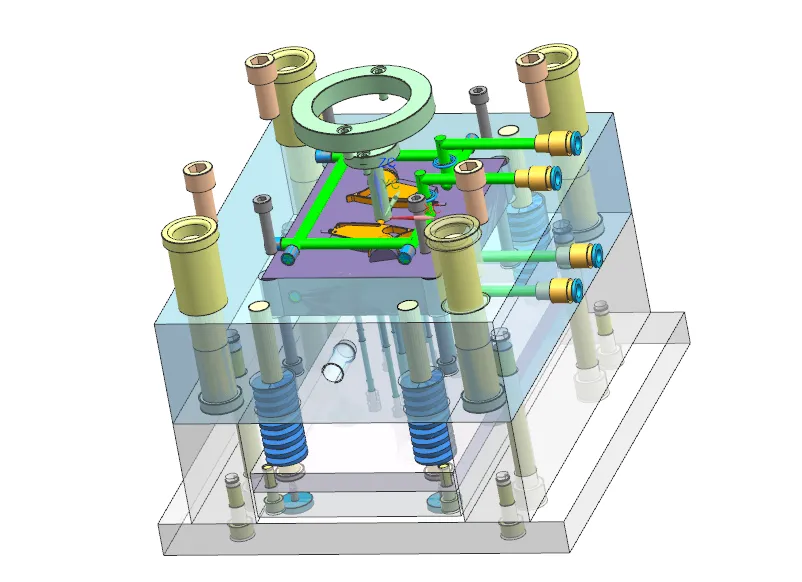

本课题针对ABS材质消毒酒精喷头开展注塑模具设计，塑件外形尺寸68.75mm×41.33mm×11mm，平均壁厚0.92mm，收缩率0.005，精度采用MT4MT5级。模具采用**一模两腔对称布局**，分型面选取塑件最大轮廓底面。 浇注系统包含锥形主流道、圆形分流道、侧浇口，配置Z型冷料穴与拉料杆，对主流道、分流道、浇口完成剪切速率校核，依靠分型面间隙实现排气。成型零件选用镶嵌式型腔与型芯，依据平均收缩率完成成型尺寸计算并做强度校核。 冷却系统采用环绕式水冷回路，水道直径8mm，均衡模具温度；脱模机构采用多根推杆顶出，搭配复位杆与弹簧完成复位；配置导柱导套实现合模导向。选用CI型标准两板模架，配套XSZY250/160卧式注塑机，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核，全部满足生产条件。 整套模具利用UG、CAD完成三维建模与二维图纸绘制，各机构相互匹配，结构合理，可实现消毒酒精喷头的大批量注塑生产。
