作品包括：

Word设计说明书1份

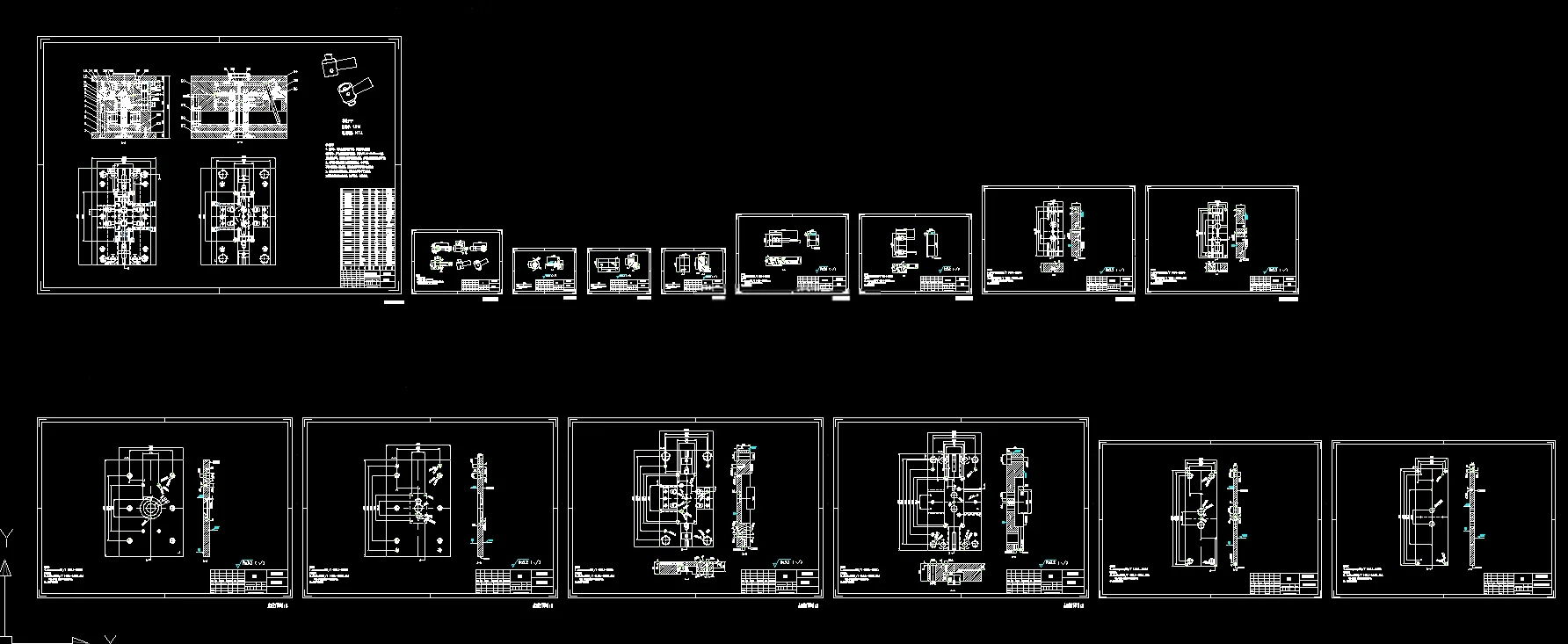

CAD版本图纸，共15张

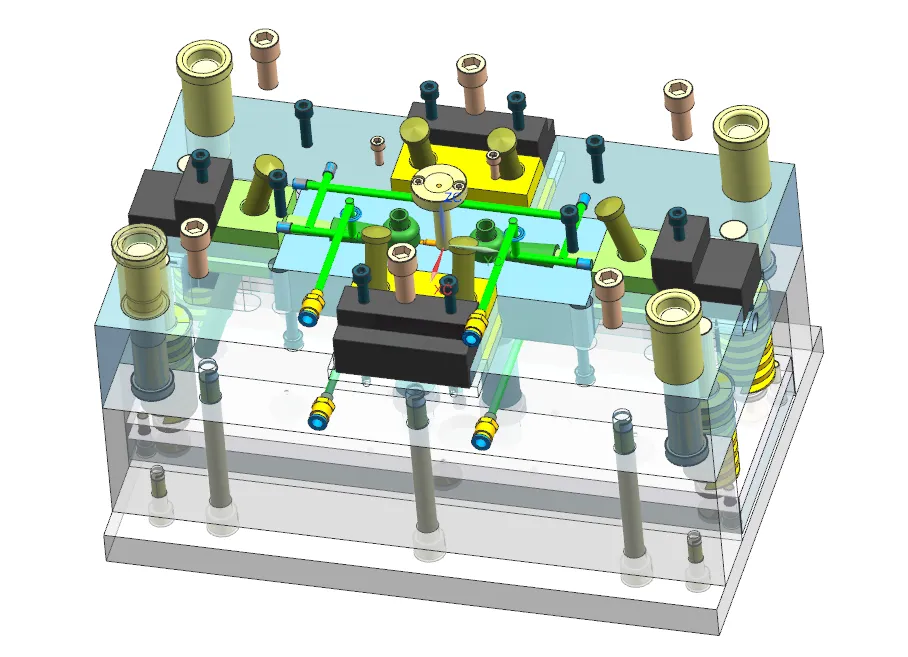

UG三维图一份

摘要

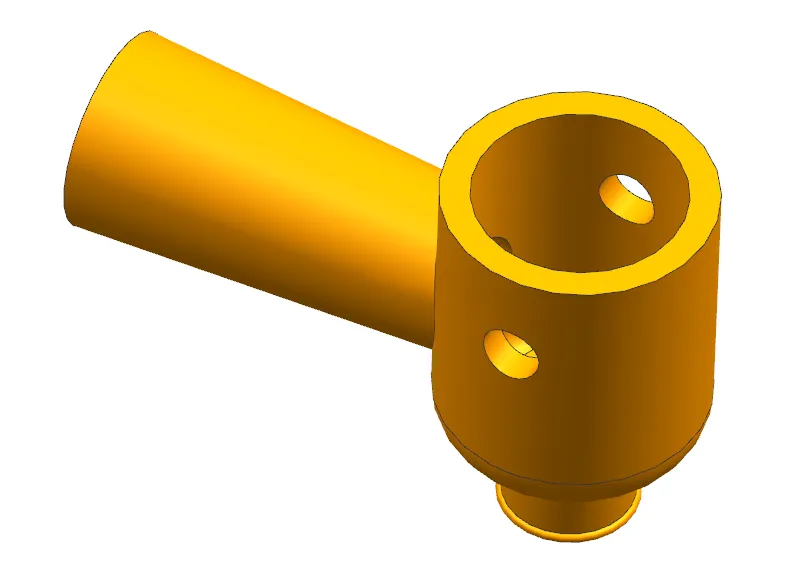

本文开展饮水机嘴注塑模具设计，塑件外形尺寸27mm×63.5mm×41mm，选用PP材料，密度0.90g/cm，收缩率0.016，单件质量12.99g，精度取MT4、MT5级，壁厚约2.95mm。 模具采用一模两腔对称布局，选取最大轮廓面作为分型面；浇注系统设计侧浇口，搭配Z型冷料穴，依靠分型面实现排气。成型零件采用镶拼式型腔、型芯结构，完成尺寸计算与强度校核。设计环绕式水冷冷却回路，水道直径6mm；采用推管推出机构，弹簧复位杆复位，配置导柱导套导向；针对塑件侧孔，设计斜导柱侧向抽芯机构。 选用XSZY250/160注塑机与CI型标准模架，完成注射量、锁模力、安装尺寸等校核。借助MoldFlow开展CAE仿真，填充时间2.424s，熔接线处于非关键区域，冷却水进出口温差0.84℃，最大变形0.7102mm，成型效果满足使用要求。整套模具结构合理，可稳定生产该塑件。
